CAD螺桿設計技巧
螺桿在機械領域運用比較廣泛,在機械領域看似小小的零件卻有著重要作用缺一不可,我們的螺桿也是其中之一,少一個零件都會導致我們的機器無法運行,那我們今天來學學如何用中望CAD軟件來繪制螺桿,以下是我總結的步驟技巧,希望能幫助到大家!

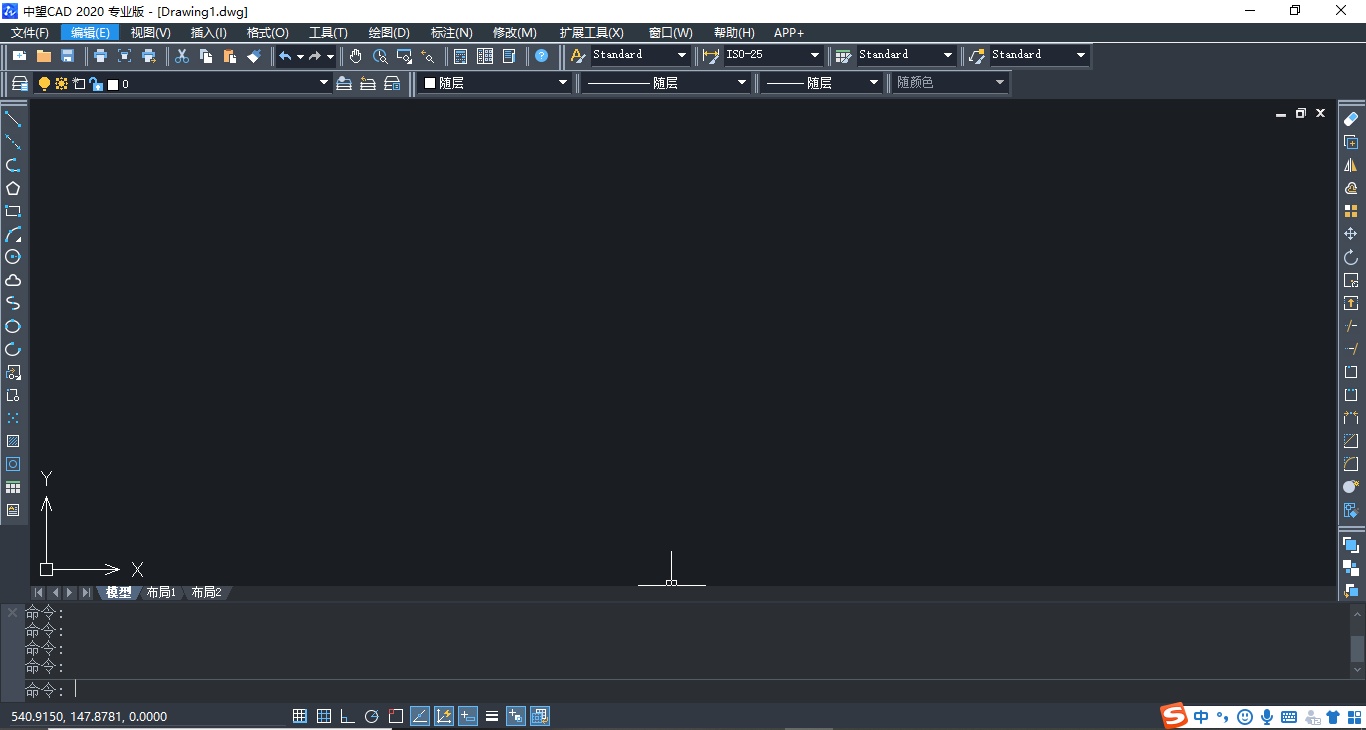

1.首先,我們打開中望CAD軟件。

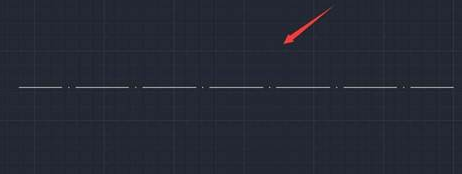

2.我們把線型設置為點畫線,然后找到“繪圖”直線命令,我們用直線命令畫出一條點畫線作為中心線,如下圖所示:

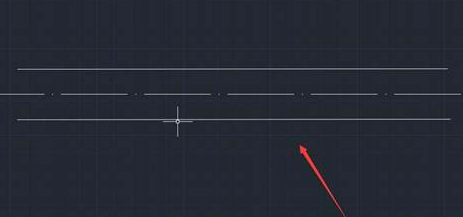

3.我們再把線型設置為實線,在中心線的上下各畫出一條直線,如下圖所示:
4.接著在菜單“繪圖”里找到圓弧命令,使用圓弧命令,在圖中畫出如圖所示圓弧線。

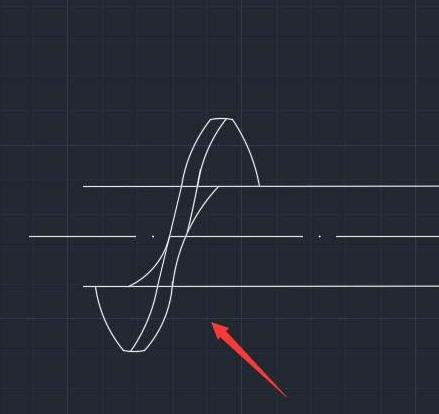

5.我們繪制好圓弧線以后,在菜單【修改】里找到修剪,點擊修剪,將多余的線進行刪除,如下圖所示:

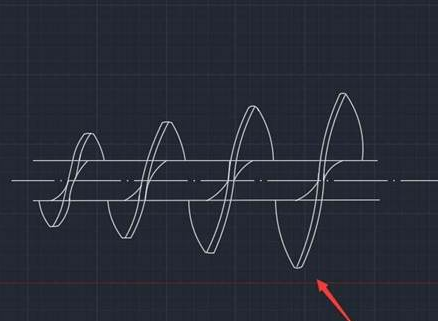

6.然后,我們再重復執行以上4,5的步驟進行操作,這樣我們的螺桿的圖形就畫好了!
