我們在使用CAD軟件時,圖紙的繪制可能沒有我們所想的那么簡單,一般一份完整精致的CAD圖紙就需要CAD設計師進行反復的修改查看。一個簡單的命令也可能影響圖紙的進度,今天我們來學習一下在CAD中如何使用打斷合并命令,具體步驟如下:
一、打斷功能

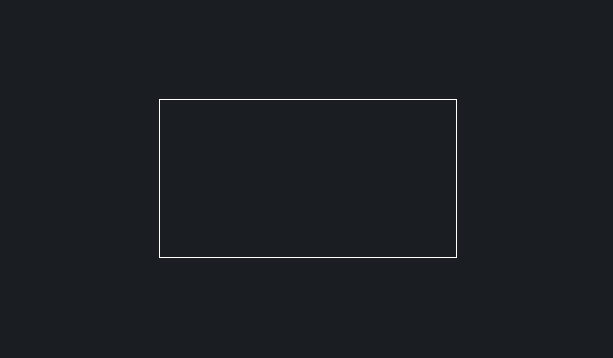

1、打開CAD軟件,任意繪制一個矩形,如下圖所示。

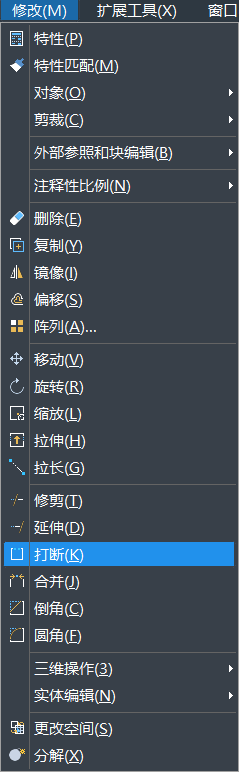

2、繪制完任意矩形之后,在上方菜單欄里找到【修改】選項,點擊彈出下拉菜單,在下拉菜單里找到【打斷】功能選項。

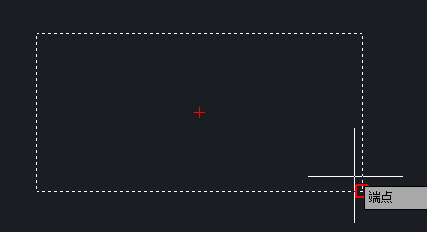

3、點擊【打斷】功能按鈕,現在繪制的矩形上任意選擇一個點,接下來再選擇第二個打斷點,命令欄也會出現相應提示。

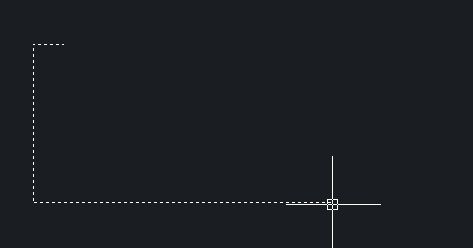

4、第二個打斷點選擇完畢后,點擊鼠標左鍵,即可完成對指定兩點之間的打斷操作,如下圖所示。
二、合并功能

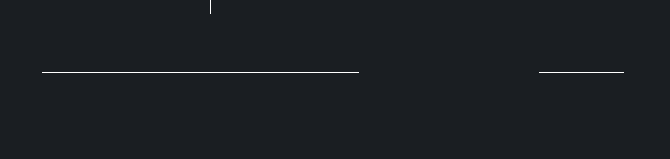

1、繪制任意一條直線,先用打斷功能將這條直線打斷,如下圖所示。

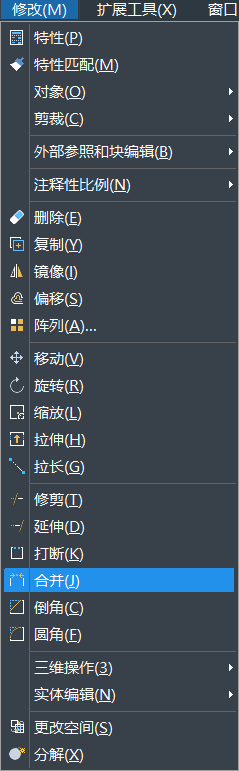

2、接下來再點擊上方菜單欄里的【修改】選項,彈出下拉菜單,選擇下拉菜單里的【合并】選項,點擊【合并】選項之后選擇要合并的兩條直線。

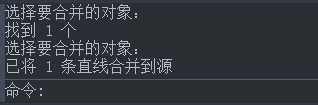

3、然后點擊【enter】按鈕,即可完成兩條直線的合并,如下圖所示。
今天關于打斷和合并功能學習方法就分享完畢了,簡單的功能也會幫助大家更好地進行圖紙繪制,希望大家都能較好地掌握這些技能。
