我們在使用機械CAD繪圖時,有時需要對圖中某些圖形的面積、周長或者重心進行計算,那么CAD如何快捷地計算面積呢,今天我們來學習兩個方法,希望對你們有所幫助,具體步驟如下:
方法1
1、利用CAD自帶的AREA命令,計算簡單形狀的面積。首先打開CAD軟件,接著打開需要計算面積的圖形。
2、輸入AREA命令,按回車鍵。
3、在圖形中任意一個交點開始,順時針或逆時針把需要計算的圖形的每個交點都點上。
4、按回車鍵后在CAD狀態欄即可看到自己需要計算圖形的面積,單位是平方毫米。
方法2

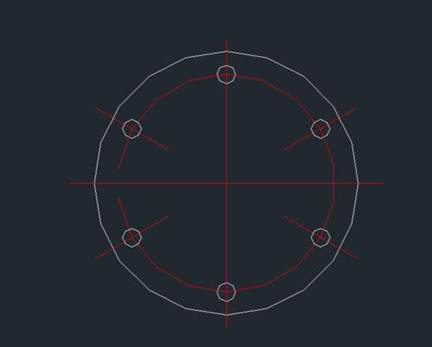

1、利用填充工具,計算復雜形狀的面積。以一個需要r孔的圓為例,計算面積。
2、在命令行輸入快捷鍵H命令(圖案填充),按回車鍵,打開圖案填充對話框,單擊“添加:拾取點”。

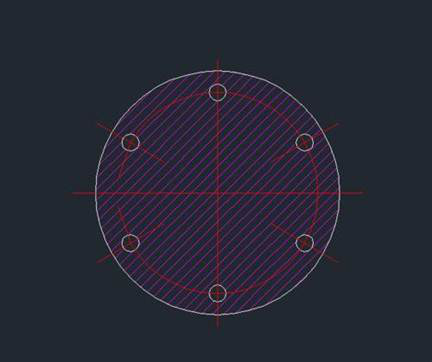

3、將需要計算面積的部分選取,填充下。
4、按Ctrl+1,打開特性工具欄,即可看到填充部分的面積。
以上就是關于快捷計算面積的兩種方法,大家可以根據自己的實際需要進行選擇使用。
