CAD陣列是非常常用的一個命令,其中,陣列方法有兩種,一種是矩形陣列,有點像excel表格一樣,橫是多少行,豎是多少列,最終整體外觀呈現矩形形狀。另一種是環形陣列,像那個繩子轉圖形一樣,最終圖形整體外觀呈現圓形形狀。
CAD默認的一般是矩形陣列,如果需要準換成環形陣列,只需按照下面設置即可。具體步驟如下:

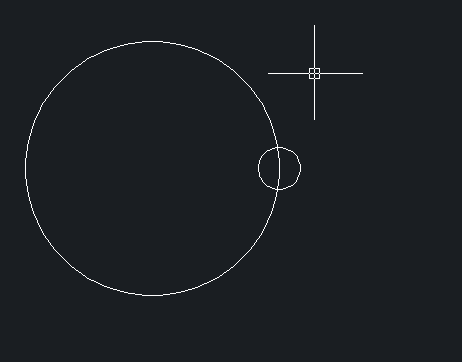

1.首先我們打開CAD軟件,接下來我們要把下面的小圓圍繞著大圓做一個環形陣列,如下圖所示:
2.我們?cè)谙路矫顧谳斎朊罘癮rray”,進入陣列設置面板。

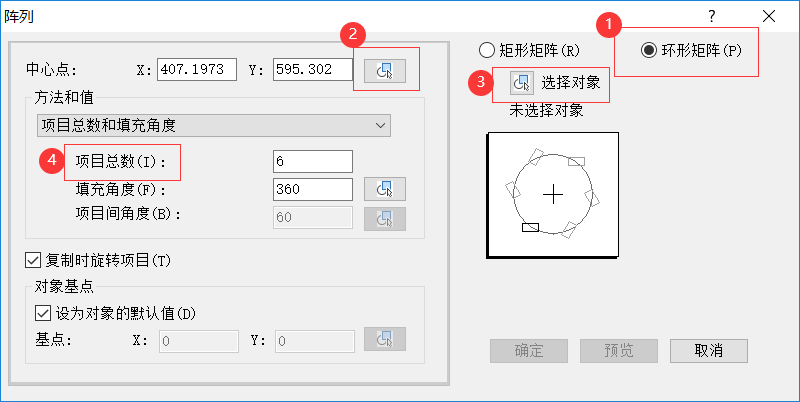

3.我們先選擇“環形陣列”,然后在2區域拾取要環繞的中心點,3區域選擇對象, 注意這個對象是要環繞的對象,就像圖形中的小圓,確定對象后按回車鍵回到陣列頁面,4區域選擇環繞密度,也就是環繞中心點需要重復多少個圖形,如下圖所示:

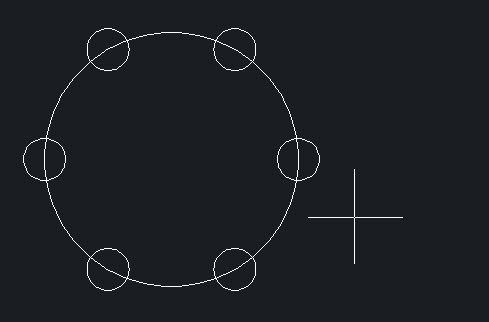

4.設置完成后點擊確定,這樣我們就可以看到大圓的圓弧上已經被六個小圓環繞了。
在CAD中如何使用環形陣列的方法步驟分享給大家了,希望對在學習CAD的小伙伴們有幫助。
