在使用CAD作圖過程中,我們常常需要用到塊,但是可能用著用著會忘記自己使用了哪些塊,也不知道總共用了多少塊,有的版本有設計中心可以直接看,但是有些是沒有的,不夠徹底解決問題,總結整理了其他方法,可以有下面的方法查看所有的塊,具體步驟如下:

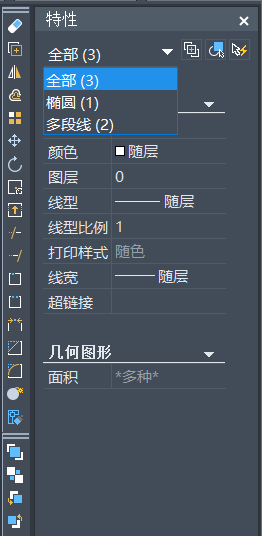

方法一;首先查看圖形之中所有塊的數量。我們可以直接“ctrl+A”全選圖形,然后在右側屬性欄中就可以看到,全部下面顯示有幾個圖形,下拉菜單中直接可以看到有幾個圖塊。如果沒有看到屬性欄,中望CAD是“ctrl+1”彈出。

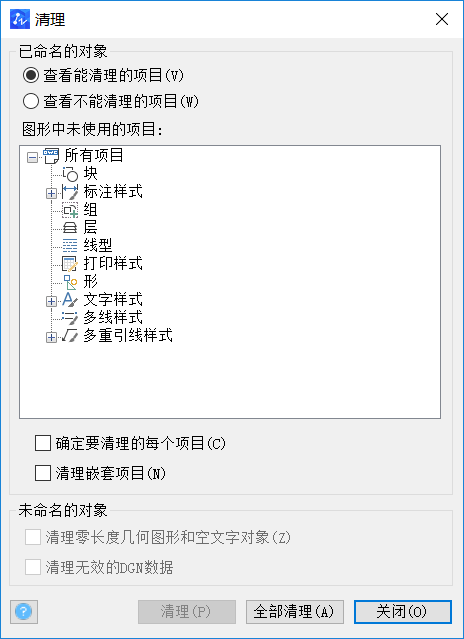

方法二:在下方命令欄輸入清理命令符“pu”進入清理面板,不僅可以切換查看有幾個圖塊,還可以看到那些可以清理,如下圖所示:

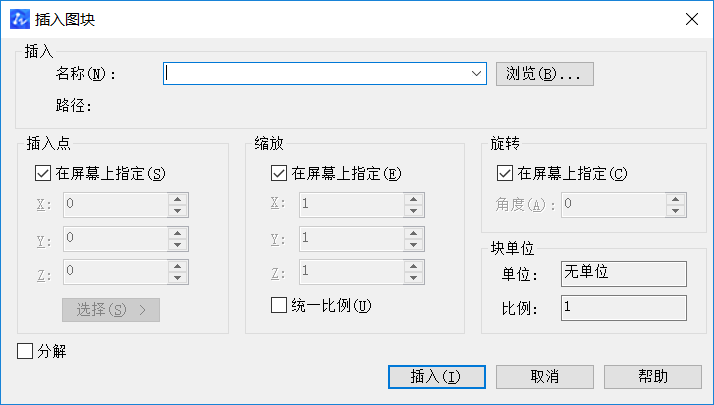

方法三:可以使用CAD的插入命令“I(insert)”。這時,面板會提示從文件還是塊名。
以上是關于在CAD查看所有塊數量、形狀的幾種方法,這幾個操作都比較簡單,如果有需要的小伙伴都可以嘗試操作一下。
