在使用CAD軟件過程中,不同的繪圖會有不同的要求,因此掌握CAD中多種不同的功能可以幫助大家更快更好地解決問題,今天我們學習一下折彎標注和折彎線性標注在CAD中如何實現的,具體如下:
一、折彎標注:折彎標注即可以在標注線上添加折彎,方便大半徑圓弧的標注。

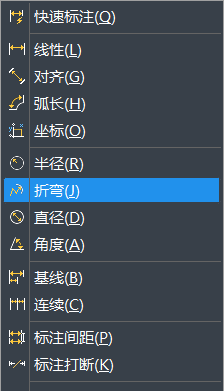

(1)首先打開CAD軟件,通過點擊菜單欄的標注-折彎打開(也可以在命令行中輸入DIMJOGGED調出)。
(2)接著選擇圓弧,指定替代圓心的位置,然后指定尺寸線,即半徑標注文字的位置,然后確定折彎的位置。實例標注如下所示:
二、線性折彎標注
線性折彎標注則針對特別狹長的圖形,可以將圖形從中間折斷并進行標注。但與折彎標注不同的是,它不能直接進行標注而只是在已標注的線性標注上添加一個折彎。在菜單欄上找到標注-折彎線性標注,打開(命令是DIMJOGLINE)

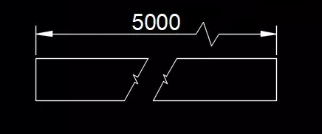

標注效果如下:
折彎標注和折彎線性標注的使用簡單易操作,大家可以根據自己圖紙的實際情況進行參考使用,希望對正在學習CAD的小伙伴有幫助。
