CAD軟件是一款較專業的繪圖軟件,在使用CAD軟件過程中,我們經常需要根據實際要求繪制不同的圖形,今天我們來學習一下如何畫吊鉤吧,具體操作步驟如下:
1、首先打開CAD軟件,繪制豎直和水平的中心線;
2、將水平的中心線向上偏移90和120個單位,再將水平中心線偏置15個單位;

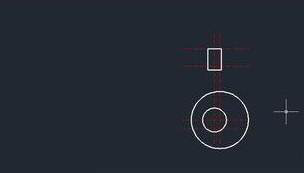

3、繪制一個長度為23,寬端為36的矩形,再繪制一個半徑為20的圓;
4、向右偏置中心線9個單位,并繪制半徑為48的圓;
5、將中心線向左右偏置15個單位;
6、倒圓角半徑為40,大圓與最右的中心線;倒圓角半徑為60,大圓與最左的中心線;
7、將小圓向外偏置40個單位;
8、繪制以最下方的中心線交點為原點,半徑為40的圓;

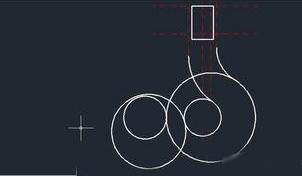

9、刪除如下圖所示的圓與中心線;
10、將大圓向外偏置23個單位,接著繪制如下圖所示的圓,半徑為23 ;
11、刪除水平中心線和圓;
12、繪制相切、相切、相切的圓,修剪多余的線條;

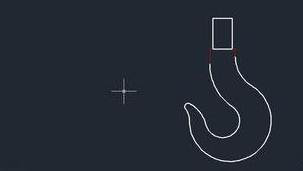

13、轉化為實線,則吊鉤完成。
這里繪圖要很細心,大概操作步驟如上所述,感興趣的朋友可以發揮自己的相像,運用上述步驟畫一個自己喜歡的吊鉤圖形吧。
