CAD繪圖軟件中也有查找功能，這個功能如何設置和使用呢，我們一起來看看吧：

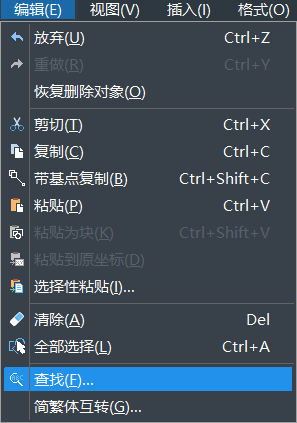

打開CAD軟件后，我們可以在下方命令行輸入命令“FIND”回車來操作，也可以點擊上方菜單欄“編輯”——“查找”點擊打開，如下圖所示：

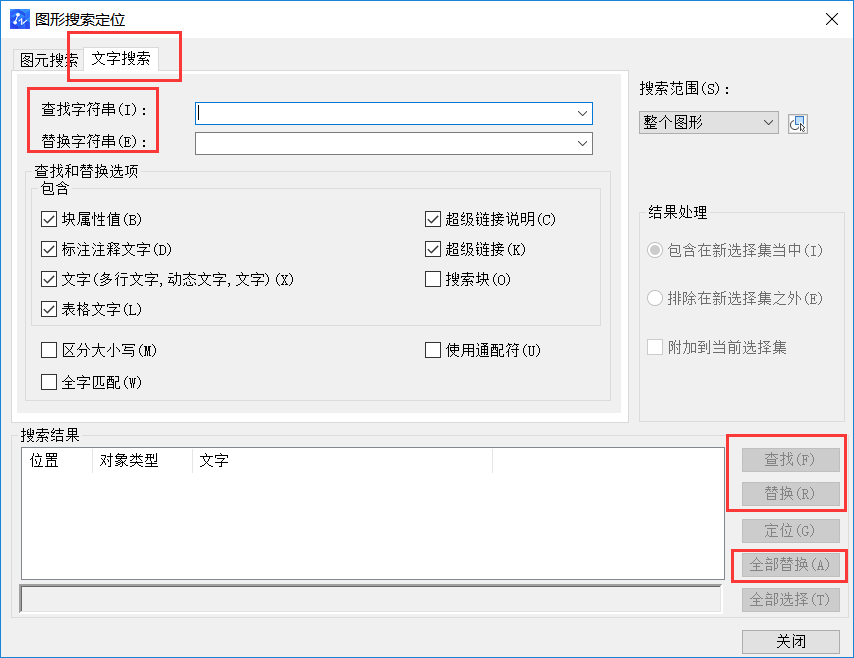

一、然后會彈出“圖形搜索定位”對話框，在【文字搜索】下“查找字符串”或“替換字符串”里輸入需要被查找和替換的文字，點擊“查找”或“替換”，如下圖所示：
二、再來看看【圖元搜索】如何使用，下面以計算樁的數量為例：
在用CAD來畫圖紙的過程中，我們可能會畫很多樁，如果這時我們需要計算樁的個數卻因樁個數數量多無法一個個數。那我們?cè)撊绾斡?jì)算它的個數呢？
1.打開需要計算樁個數的圖紙。

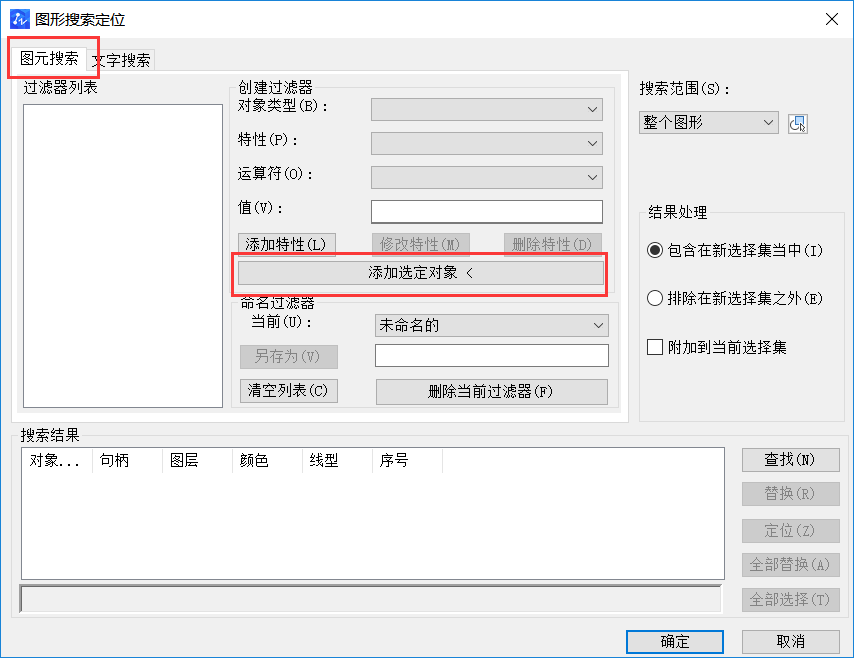

2.打開【圖形搜索定位】對話框，或輸入FILTER快捷鍵命令，然后點擊【添加選定對象】，選擇要計算樁的塊，應用即可，如下圖所示：
3.根據命令選擇對象后，則可以得出樁的個數的結果。
以上分享了在CAD中關于如何使用其查找命令，在繪圖過程中，有些數量較多的查找替換會浪費太多時間，這些技巧會讓大家更節省時間，希望這些技巧的運用對大家使用CAD有所幫助。
