在使用CAD軟件過程在,如果需要將CAD表格數據保存為EXCEL時,我們該如何操作呢,我們來看一下下面的步驟吧:

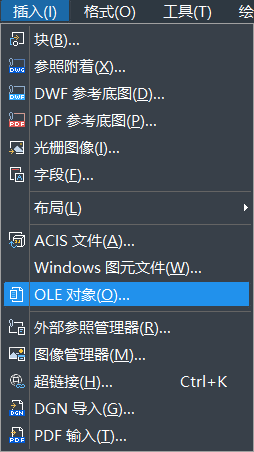

1.首先打開CAD軟件,點擊上方工具欄【插入】—【OLE對象】,如下圖所示:

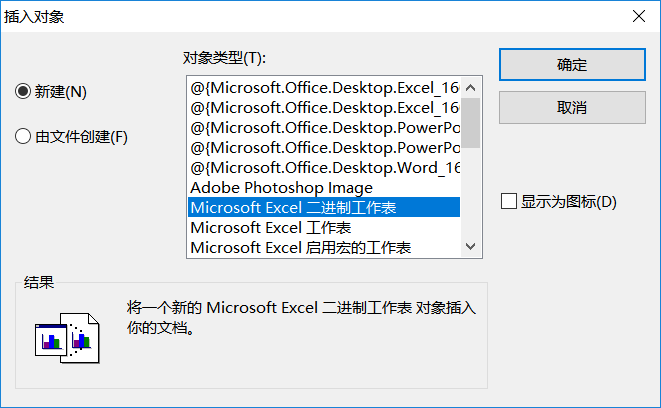

2.新建Excel工作表,點擊確定,如下圖所示:

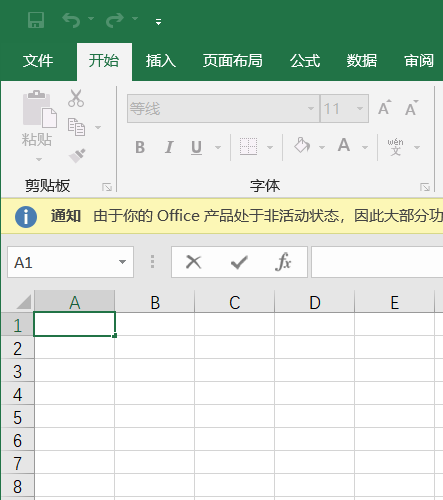

3.接著Excel會打開一個新的工作表,表示在CAD里使用,如下圖所示:

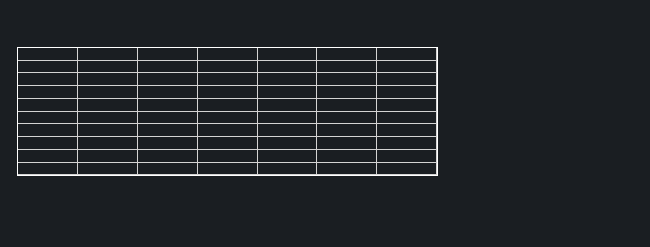

4.同時的CAD里面也會出現一個待編輯的表格,
5.現在可以把以前的數據格式復制到這個表格里,也可以重新制作表格,所有的格式都會在CAD里面體現出來,并同時更新,編輯完成后關閉Excel對CAD里面的數據也沒有影響,如還要再編輯CAD表格的數據的話,再雙擊一下CAD表格,會重新自動打開Excel表格,數據自動更新。

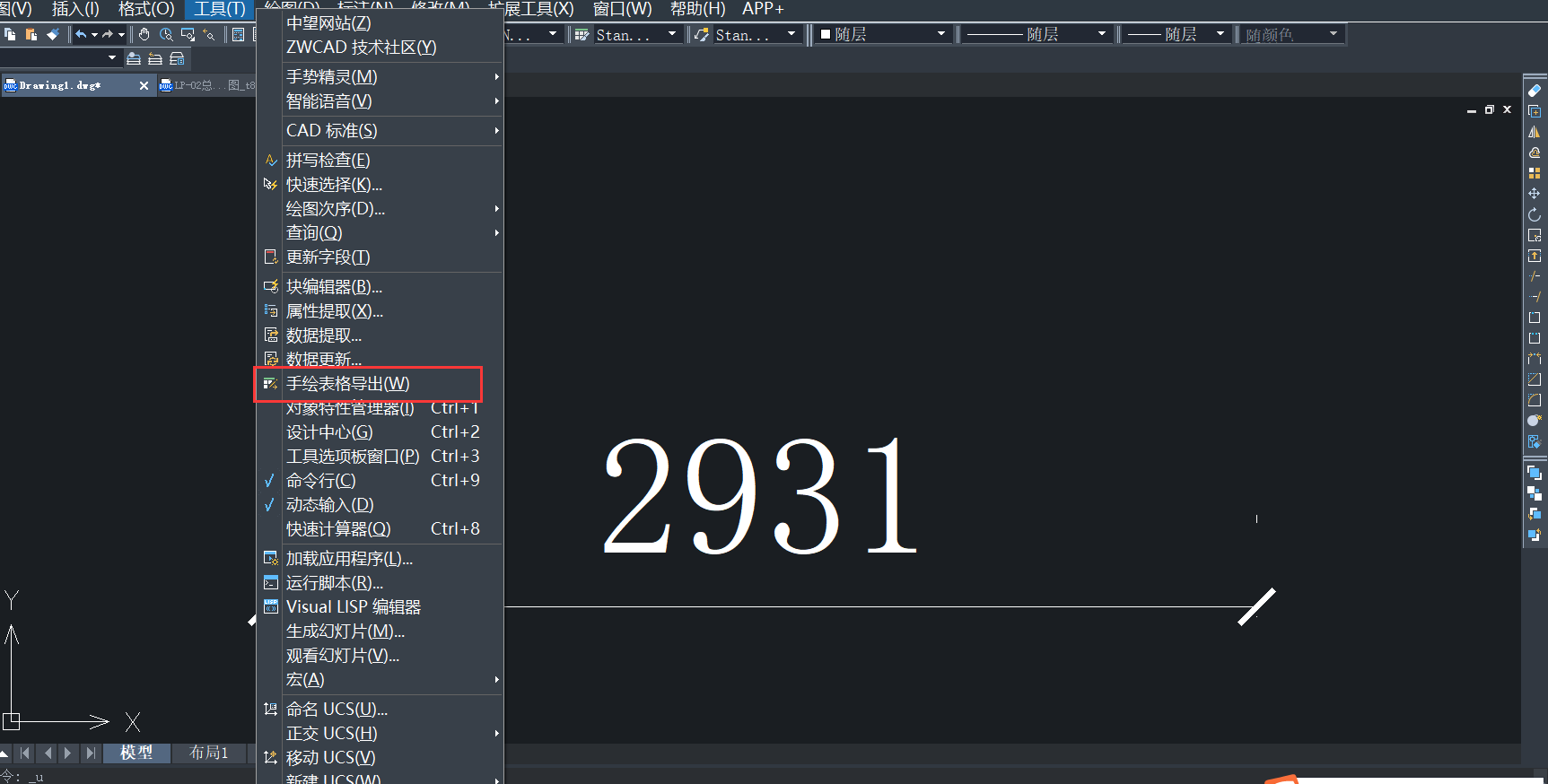

在CAD中如果想將表格導入到excel中,除了以上的辦法,還有一個功能是手繪表格導出,如下圖所示:
在CAD中創建的表格還有一種方式可以將數據導入excel中,選中表格右鍵選擇輸出直接可以將數據導入到excel中
關于怎樣將CAD表格數據保存為EXCEL的步驟方法已經介紹給大家,有需要的小伙伴們可以根據實際要求參考這些步驟操作一下,希望這些會對你們有所幫助。
