大家使用CAD軟件進行設計時經常會用到圓、曲線等工具,設計出了很多各種各樣的圖像。但是在設計中可能會遇到這樣的情況,由于不是標準的工業產品,物體的表面并不是連續規則的曲線,所以并不能用到圓和普通曲線的方法來解決這個問題,這種情況應該如何解決?那么今天就給大家介紹一個較好用的工具:樣條曲線,下面我們具體來看一下如何使用:

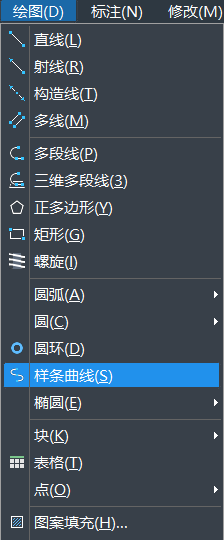

1.首先打開CAD 軟件,找到上方繪圖工具欄,然后點擊“樣式曲線”,如下圖所示;

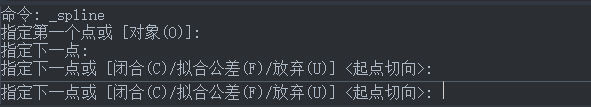

2.根據命令欄提示和按照自己需要的樣式選擇點。樣式曲線有點像一個需要一個一個釘子固定的點,而線條就像其中的繩子,只要釘子放置的好,可以用線條無限的拉伸曲折,繼而畫出很多不規則曲線,最后組成非常漂亮的曲面。這種方式經常應用在地圖和建筑的行業上面。
在CAD中怎樣畫出不規則曲線的方法非常簡單。只要掌握這個方法,大家可以運用這個技巧繪制很多圖形,希望這個介紹對大家有幫助。
