CAD如何設計機械零件的平面圖呢？在CAD中繪制平面圖是比較簡單的，今天給大家分享制作一個很簡單的彎頭零件平面圖的方法，大家以后可以參考設計，一起來看看詳細的操作教程吧：

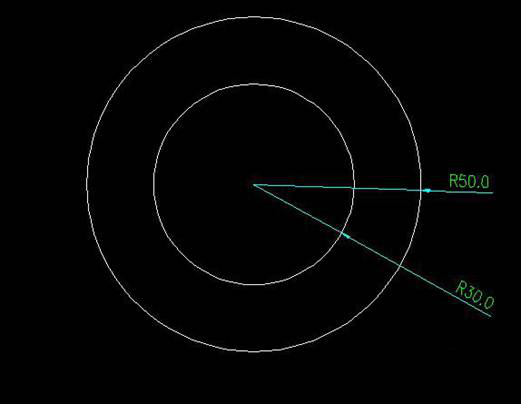

1、先打開CAD制圖軟件，新建一張圖紙，在繪制區(qū)域畫兩個同心圓，半徑分別為30mm和50mm，如下圖所示：

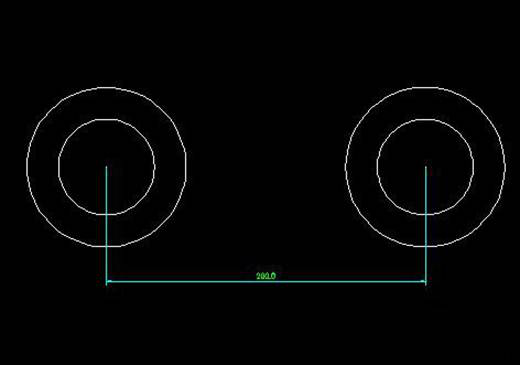

2、接著沿著步驟1的圓心向右200mm位置即為圓心，復制相同的同心圓，或者使用鏡像命令，如下圖所示：

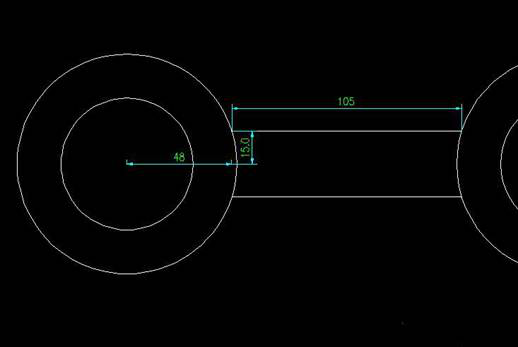

3、沿步驟1的圓心向右水平48mm，在垂直向上與大圓相交點為起點，水平向右畫線，與另一個同心圓的大圓相交，然后鏡像產(chǎn)生另外一條直線，如下圖所示：

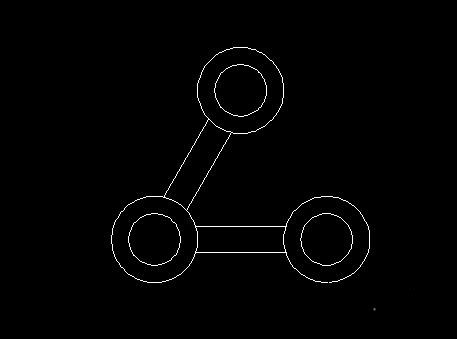

4、用旋轉ro命令，以第一個步驟中的圓心為基點，旋轉第二組的同心圓和步驟3中直線為對象，再依次復制(c)、60°，進行旋轉復制，如下圖所示：

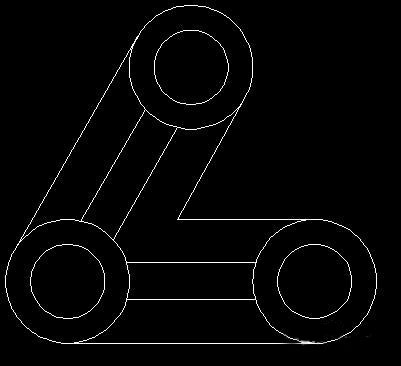

5、畫步驟1同心圓和步驟2中同心圓外切線，最下面的一條，同理畫步驟1的同心圓以及步驟4中同心圓的外切線，最上面一條，如圖所示畫兩條相交線：

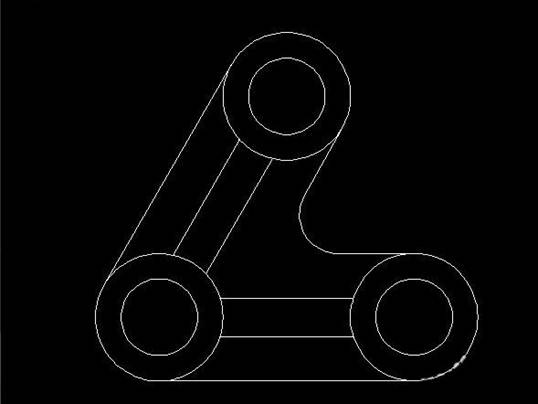

6、然后對步驟6中的相交線倒圓角操作，圓角半徑是30mm，即得最后的圖形，如下圖所示：

操作完這些步驟后即繪制完成一機械零件，以上就是有關于CAD中機械零件的設計步驟，有需要的小伙伴可以參考教程學習嘗試操作，希望對正在學習CAD的小伙伴有幫助。
