大家在使用CAD軟件時,如果圖形以及文字都在同一個塊中,如何操作能在不分解塊的情況下改變文字位置呢?步驟具體如下:

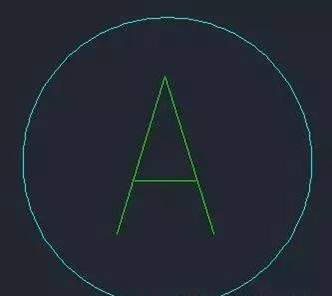

以下圖中圖塊中A的位置是稍微偏離的,現需要把它調到正中間為例:
定義塊前做好可調整的設置:

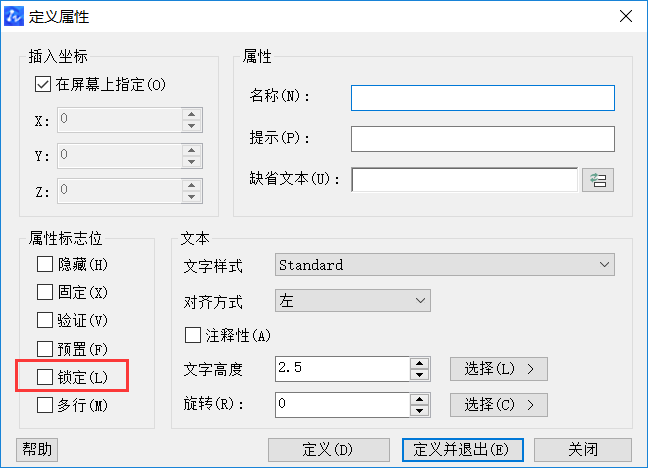

點擊CAD上方的工具欄【繪圖】——【塊】——【定義屬性】,在對話框中把鎖定位置的勾取消,插入塊后,塊中的屬性可以使用夾點方式進行移動,可移動到任何位置,如下圖所示:

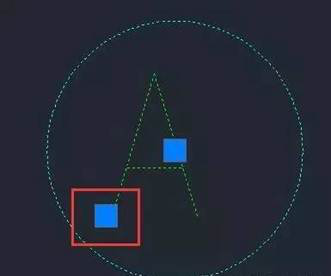

選擇塊后,塊中的屬性插入點同時也會顯示出來,激活屬性插入點后,可以把它拖動到任意新位置,如下圖所示:
今天這篇文章介紹的CAD操作較簡單,有學習需要的小伙伴可以實際練習一下,希望對大家有一定幫助。
