在大家利用CAD繪圖時,大家可能時常需要修改圖形、線段等,今天跟大家分享一個修改虛線的使用方法,有需要的小伙伴一起看下去吧:

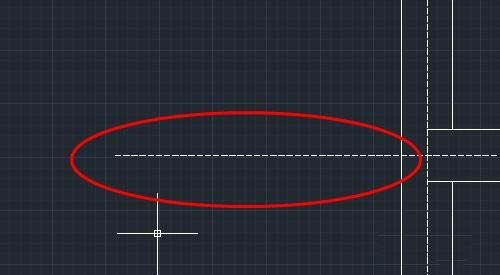

1、如下圖虛線,是要進行放大很多倍才可以看出來的,這種情況不符合繪圖的標準與需要,這里是全局比例的因子需要進行調整:

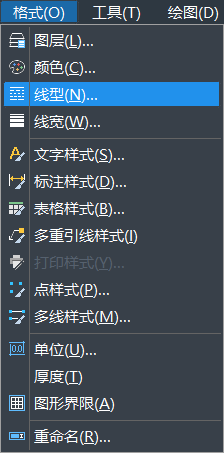

2、接著選擇菜單欄里【格式】——【線型】,這里線型是指直線類型的調整。

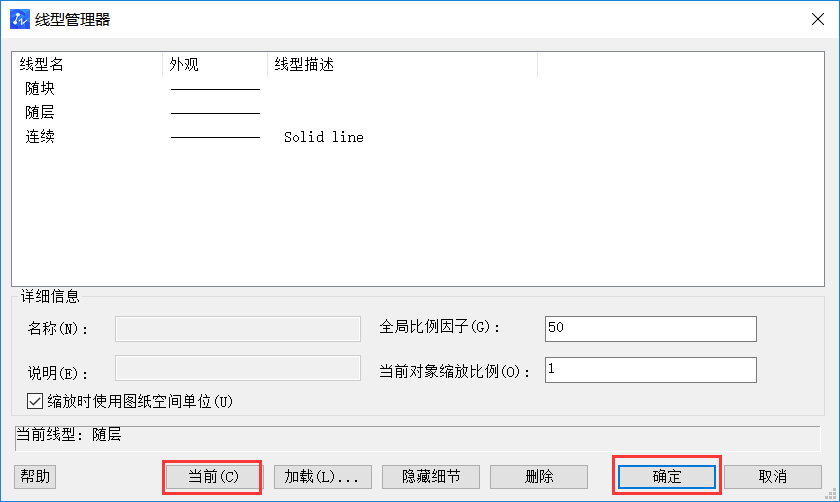

3、點擊“線型”,彈出【線型管理器】窗口,選擇“全局比例因子”,修改值為50到100之間, 完成后點擊選擇“當前”,將設置保存成當前使用狀態, 最后點擊確認按鈕,則操作完成,如下圖所示:
4、最后看繪圖區域的內容是否已經符合實際要求,假如虛線還是比較密集,則接著進行比例因子的調整即可。
