CAD中如何標注圓的直徑
在使用CAD繪制圓時，有時候需要標注圓的直徑，那我們該怎樣操作呢？今天這篇文章就給大家介紹一下在CAD中怎么標注圓的直徑！

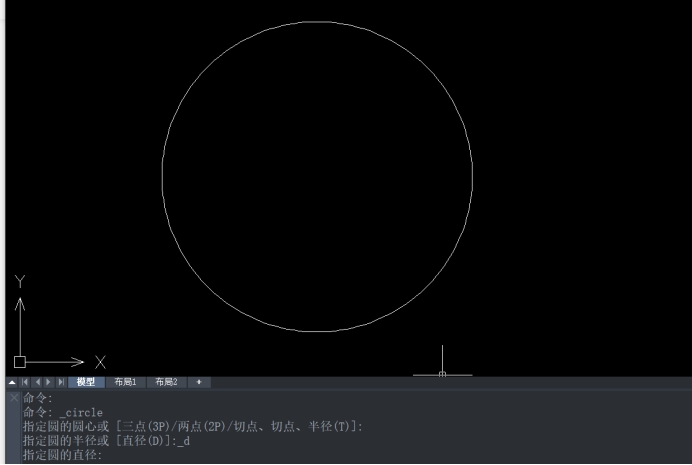

1.打開CAD軟件，命令行輸入C，或者依次點擊【繪圖】——【圓】——【圓心、直徑】繪制一個圓，接下來以這個圓為例標注直徑。

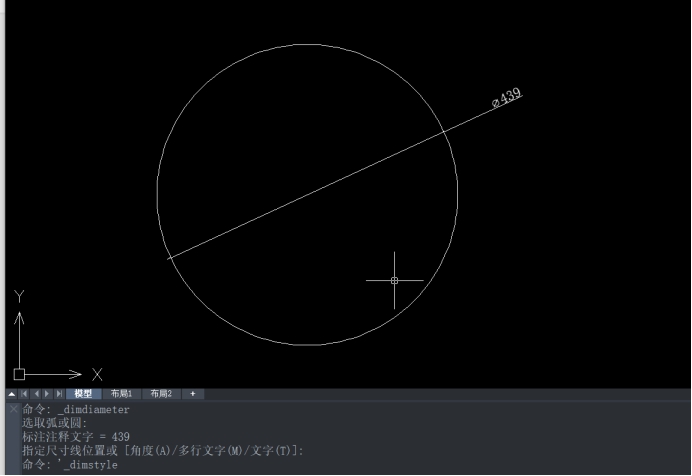

2. 依次點擊【標注】——【直徑】，根據提示選取這個圓，然后指定尺寸線的位置就標注完成了，如下圖所示。

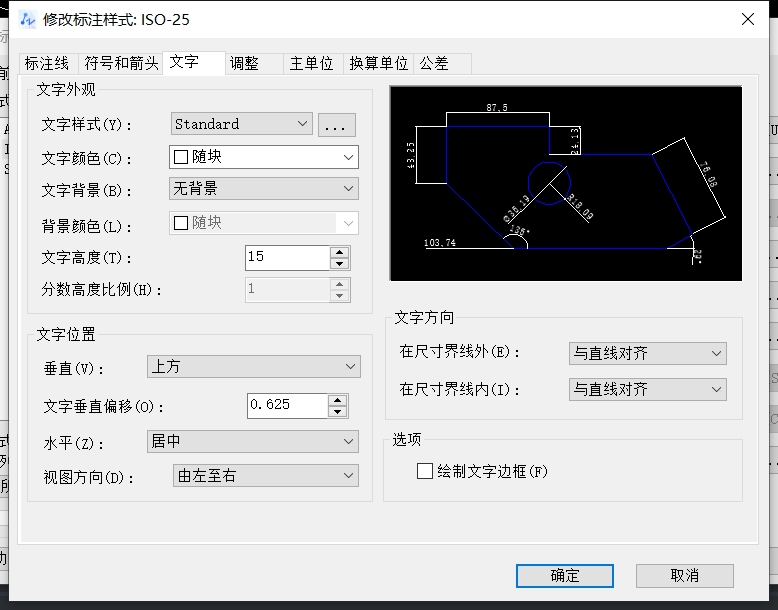

在我們進行標注的時候，有可能會遇到標注文字太小，放大才能看清的情況，這個時候我們可以點擊【格式】——【標注樣式】——【修改】，在彈出的對話框中調整文字的大小和其它標注設置，就可以解決這個問題了。
以上就是在CAD中標注圓的直徑的步驟，操作非常簡單，希望大家的CAD使用越來越熟悉！
