CAD如何定義標注樣式的子樣式
在CAD中,有時在使用同一個標注樣式進行標注時,并不能滿足所有的標注規范。比如在對建筑圖進行標注時,對于直線一類的標注使用的箭頭形式一般是“建筑標記”;而對于角度、半徑、直接一類的標注,箭頭形式仍然應該是“實心箭頭”。那么,在一個樣式中如何同時滿足多種需求呢?這時可以使用CAD的標注子樣式的功能,我們一起來看一下如何定義標注樣式的子樣式的實例吧!

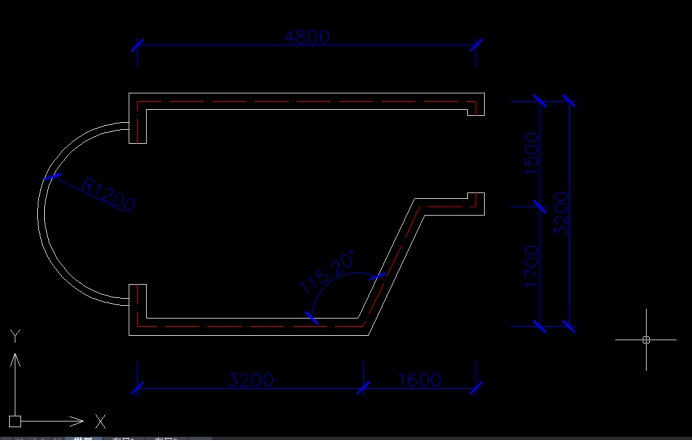

1. 打開一個示例文件,如下圖所示,當前以及圖形中以及標注的樣式都是“GB-35”,現在為了正確地標注其中的角度及半徑,需要為“GB-35”增加針對各種不同標注類型的子樣式。

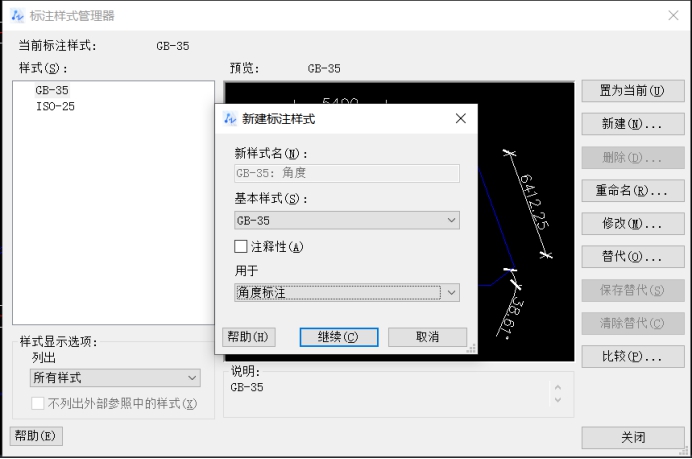

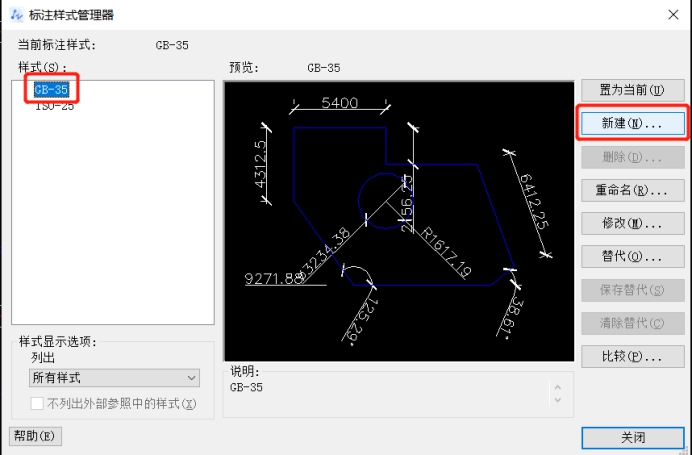

2. 依次點擊CAD編輯器上方的【標注】——【標注樣式】按鈕,彈出【標注樣式管理器】對話框,在“樣式”列表中選中“GB-35”,點擊【新建】按鈕,彈出【新建標注樣式】對話框,不需要修改新樣式名,確?!盎A(chǔ)樣式”下拉列表選擇了“GB-35”,在“用于”下拉列表中選擇“角度標注”選項,此時“新樣式名”文本框中會出現“GB-35:角度”字樣并虛化。

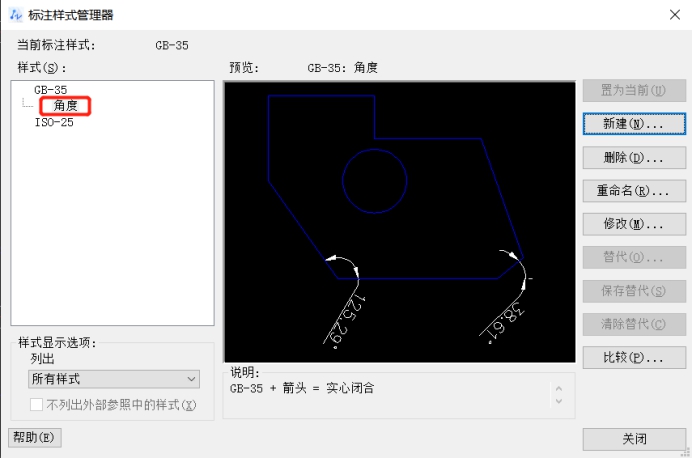

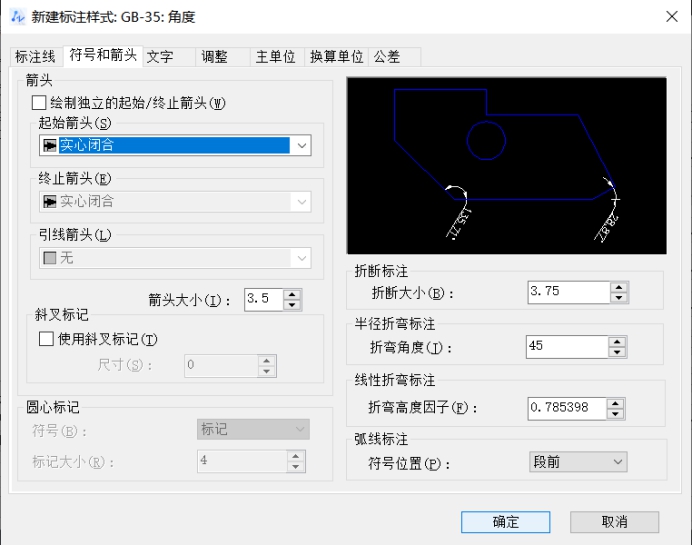

3. 點擊【繼續】按鈕,在彈出的【新建標注樣式:GB-35:角度】對話框中選擇“符號和箭頭”選項卡,在“箭頭”選項組中的“起始箭頭”和“終止箭頭”下拉列表中都選擇“實心閉合”選項。點擊【確定】按鈕,完成第一個角度標注子樣式的設置,此時標注樣式列表中的“GB-35”會出現一個名為“角度”的子樣式。

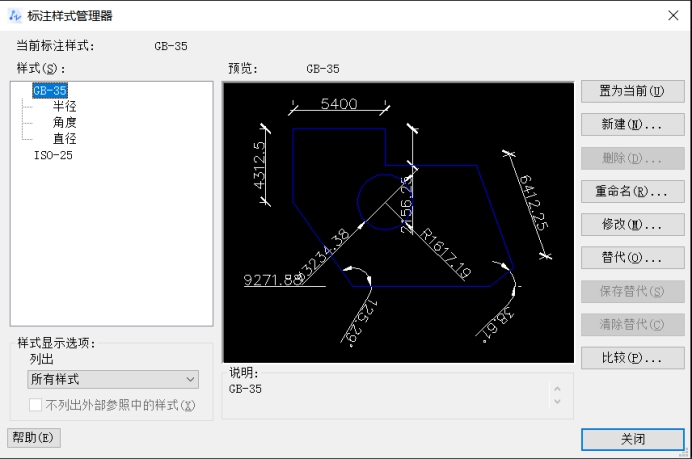

4. 重復給出的步驟,為“GB-35”標注樣式創建出“半徑”“直徑”兩個子樣式,同樣都將箭頭“建筑標記”改為“實心閉合”。

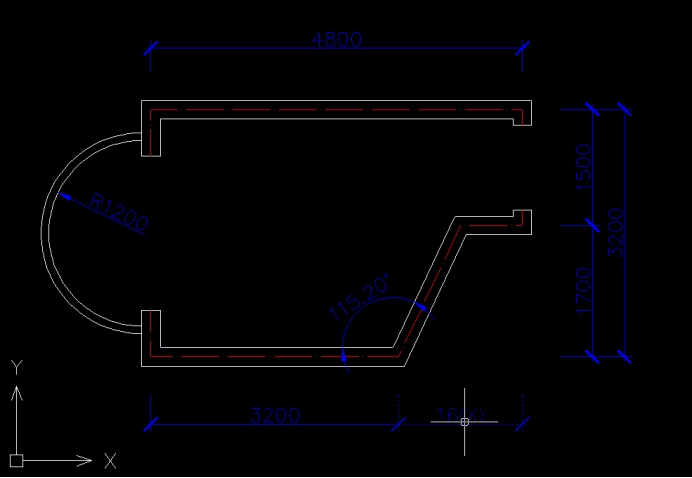

5. 完成后點擊【關閉】按鈕,返回到繪圖界面,此時圖形中的角度及半徑標注被更新為正確的樣式,如下圖所示。
以上就是在CAD中定義標注樣式的子樣式的方法,希望可以幫助到大家!
