CAD使用PEDIT命令將直線與圓弧連接多段線的方法
在CAD中,使用PEDIT命令時,若選定的對象不是多段線,則系統提示“選定的對象不是多段線,將它轉化嗎?”,只有將選定對象轉換為多段線,才可以繼續執行多段線的編輯。接下來以一個例子給大家介紹一下使用PEDIT命令將直線與圓弧連接多段線的方法!

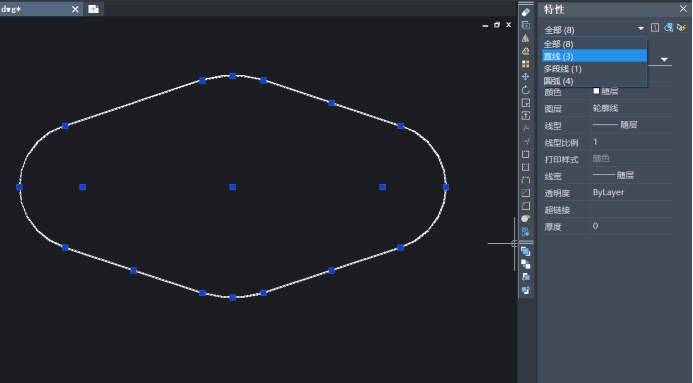

1. 如下圖所示,該圖形由3條直線、1條多段線和4段圓弧構成。

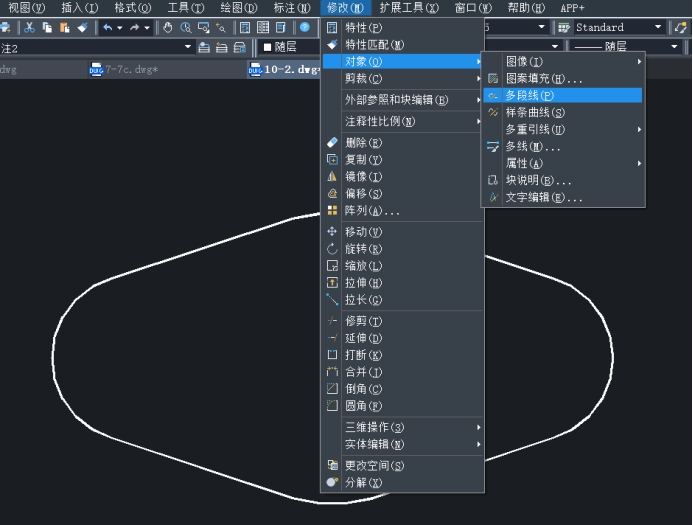

2. 依次點擊【修改】——【對象】——【多段線】按鈕,或者在命令行輸入PEDIT并按回車鍵確認。

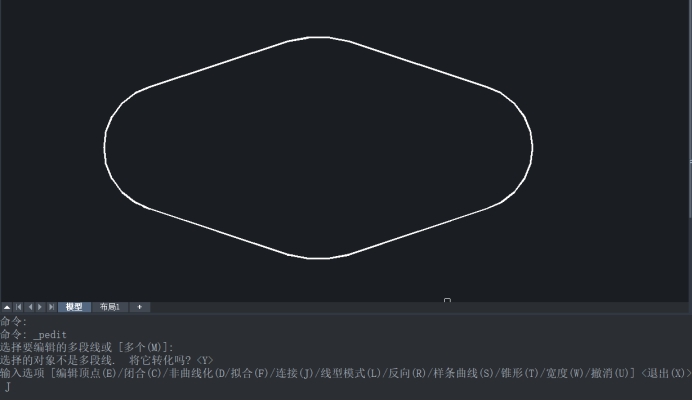

3. 根據命令行提示,任意選擇一條直線或圓弧,命令行提示選定的對象不是多段線,直接按回車鍵確認,將選擇的對象轉換為多段線。接著輸入“J”,按回車鍵,選擇合并方式。

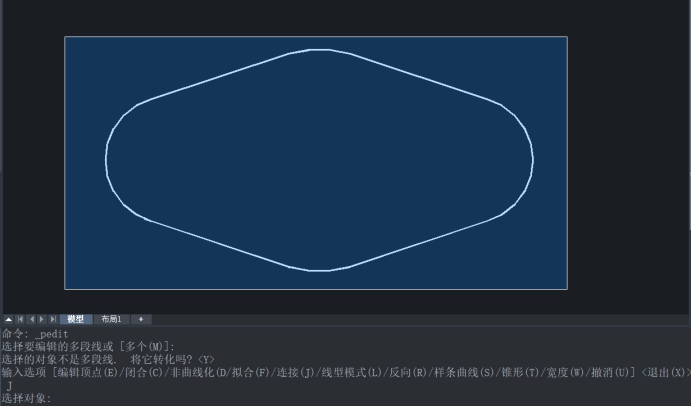

4. 框選全部要合并的對象,按回車鍵,結束對象選擇。

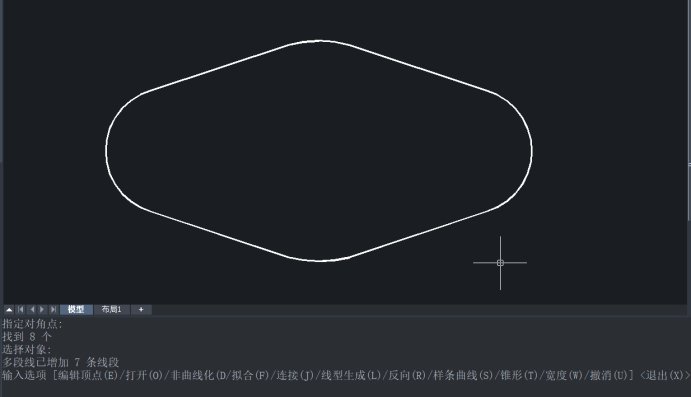

5. 系統提示多段線已增加7條線段,接著按回車鍵,結束多段線編輯命令。

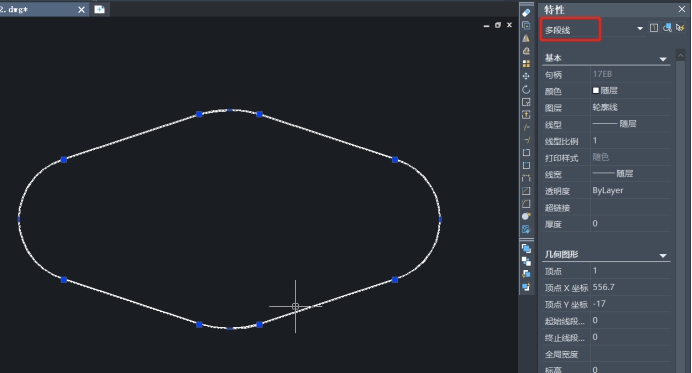

6. 拾取圖形,顯示如下圖所示,可以看到此時圓弧和直線已合并為一個多段線對象。
以上是在CAD中使用PEDIT命令將直線與圓弧連接成多段線的方法,大家學會了嗎?
