CAD使用DIVIDE命令插入繪制好的圖塊
在CAD中,通過指定塊名和分段數來對選定的對象進行等分,等分標記為指定的塊,可以設置是否將塊與對象對齊。接下來我們一起來學習一下使用定數等分命令插入繪制好的圖塊的操作吧!

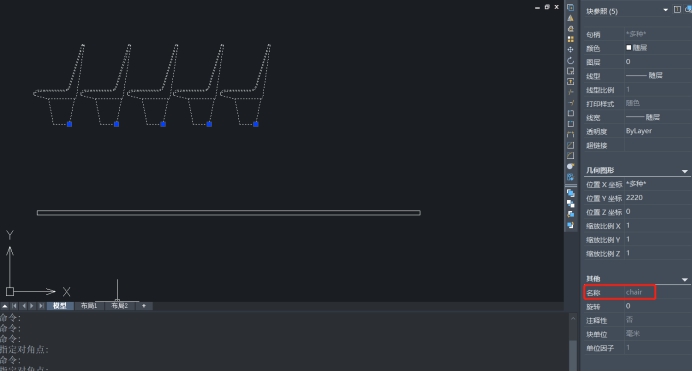

1. 打開一個圖形文件,如下圖所示,可以看到上方有繪制好的名稱為“chair”的圖塊。
2. 打開狀態欄的極軸追蹤和對象捕捉。

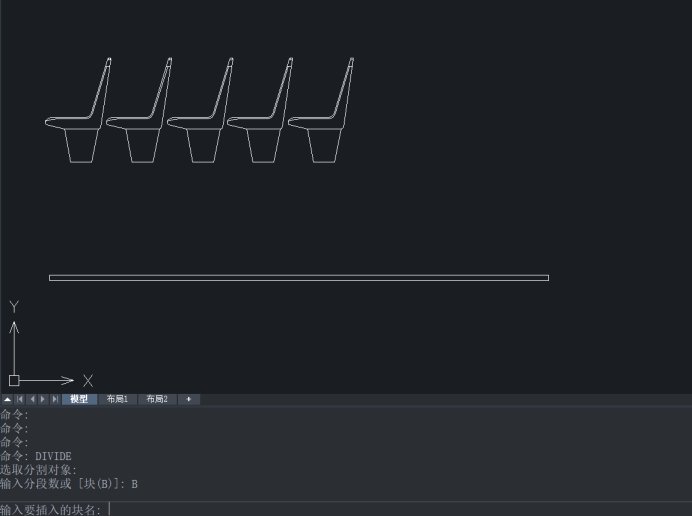

3. 在命令行輸入DIVIDE并按回車鍵確認,根據命令行提示,選取地板的上表面作為定數等分的對象,接著輸入“B”,按回車鍵確認,選擇用塊來等分對象。

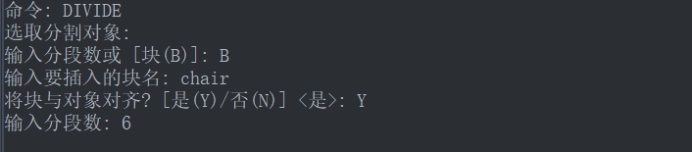

4. 輸入要插入的塊名“chair”,按回車鍵,接著輸入“Y”按回車鍵確認,將塊和對象對齊,最后輸入分?jǐn)?shù)段“6”并按回車鍵確認。

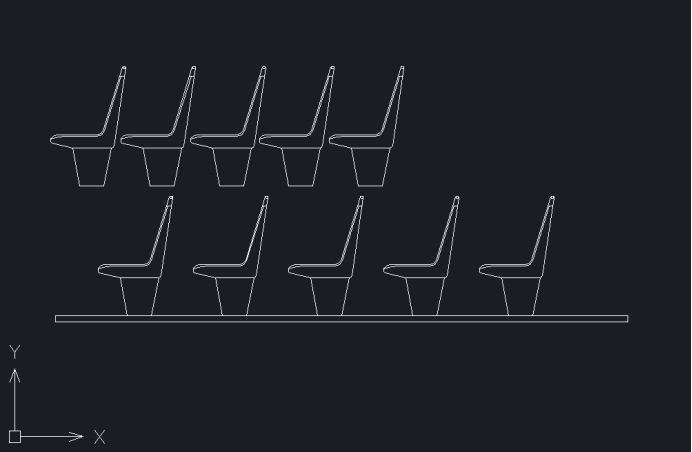

5. 完成后會在地板的上表面上添加5把椅子,如下圖所示。
以上就是使用定數等分命令插入繪制好的圖塊的方法,掌握這個方法,我們可以直接將繪制好的圖塊插入到需要的位置。
