在三維CAD中，用三維設計軟件進行產品設計和模具設計時，通常會用主視圖、俯視圖、左右視圖以及軸側視圖等方式去了解產品的外形。對于產品的內部結構，為了更加精確直觀，則需要剖開產品來看。而三維設計軟件的軸側剖視圖功能，剛好滿足了設計者的需求，使設計者可以更加方便快捷地了解產品的外形和內部結構。下面就以國內三維設計軟件中望3D為例，向大家展示如何使用三維CAD軟件方便快速地創建軸側剖視圖。

第一步：首先用中望3D創建草圖，用來輔助創建2D剖面線，選擇草圖平面（即高亮面），然后按中鍵進入到草圖繪制界面。

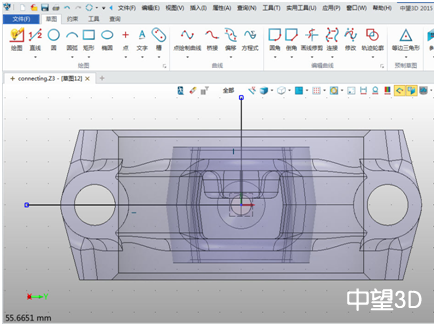

圖/中望3D創建草圖

然后，使用直線功能繪制草圖線，繪制結束后退出草圖界面。

圖/繪制草圖線

第二步：先點擊線框功能下的“命名剖面曲線”,選擇之前繪制好的草圖，然后輸入名稱任意名稱。

圖/命名剖面曲線

然后，我們可以看到生成了已經生成了剖面曲線。

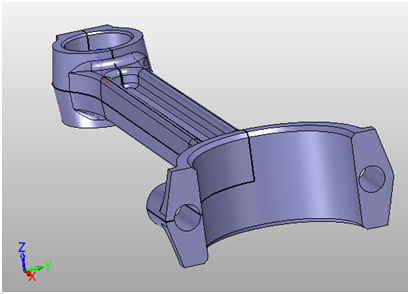

圖/剖面曲線生成

第三步：單擊右鍵，選擇“2D工程圖”。

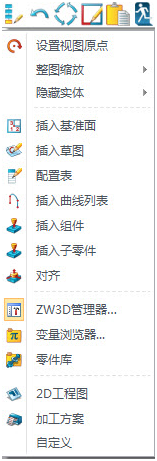

圖/選擇“2D工程圖”

第四步：選擇A2圖紙，進入到工程圖模塊。選擇布局，選擇視角以及默認的視圖布局，并且我們把“顯示零件標注”勾選上，這樣就可以生成三個視角的視圖布局。

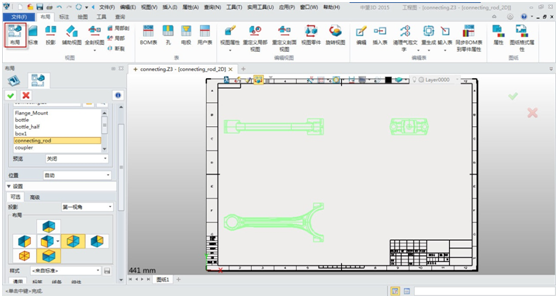

圖/選擇布局

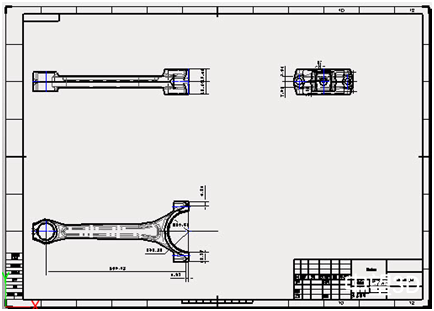

圖/生成三個視角的視圖布局

第五步：選擇軸側剖視圖，并且選擇需要插入的零件，在3D名稱中，選擇我們之前創建的“剖面圖”，那么這樣的話，就可以生成軸側剖視圖。通過這個軸側剖視圖，我們可以更加清晰的看到產品的內部結構。

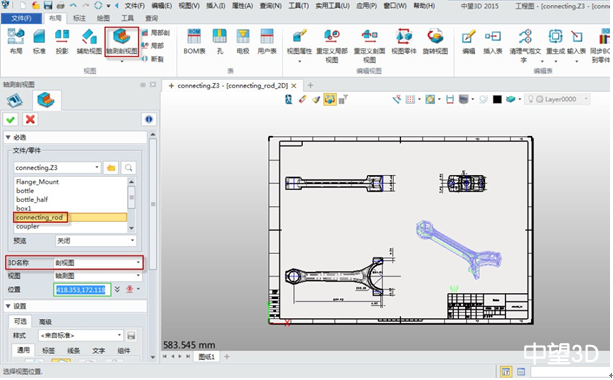

圖/選擇軸側剖視圖

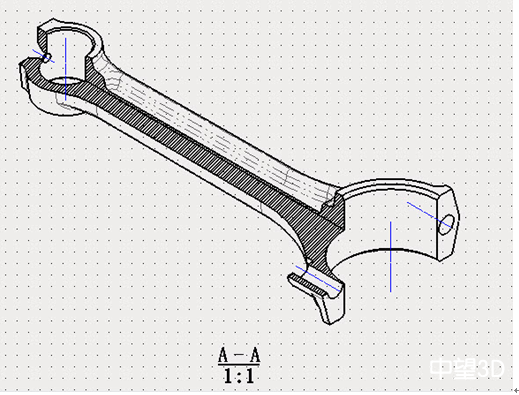

圖/生成軸側剖視圖

通過以上的詳細操作，相信大家對如何用三維設計軟件便捷地創建軸側剖視圖有了一個清晰全面的認識。為了讓大家更好地熟練掌握文中的功能應用，及獲得更精彩的三維CAD設計技巧，中望3D推出了全新精編實戰教程，想高手速成就來這里：http://www.zw3d.com.cn/special/zhuanqu/list-103.html，還有豐厚獎金等你拿，學得多獎得更多！最后附上中望3D軸側剖視圖的免費圖紙下載：http://www.zwcad.com/community/thread-23703-1-1.html
