據統計，中國鞋類消費占全球消費總量的22%，市場需求龐大。制鞋業是典型的勞動密集型產業，由于人工成本增加，數字化設計和制造已經大規模應用于該行業。隨著市場化的激烈競爭，廠家們對制鞋產品的創新設計要求日趨苛刻，對三維設計軟件也更為挑剔。但中望3D作為一款強大建模功能、高性價比的三維CAD軟件，近年來脫穎而出深受全球用戶青睞。那么三維設計軟件中望3D如何為制鞋行業的客戶提供高效的解決方案，并獲得國內外客戶認可的呢？今天就和大家分享中望3D在制鞋行業中從設計到加工制造的高效應用過程。

1、中望3D在制鞋行業設計端的應用

作為一款三維CAD設計軟件，中望3D擁有獨特的混合建模技術，非常靈活自由的在實體曲面之間進行任意的操作，無論在鞋底還是鞋面的設計中，都能快速高效的完成設計工作。

圖/三維CAD中望3D設計的鞋底和鞋面

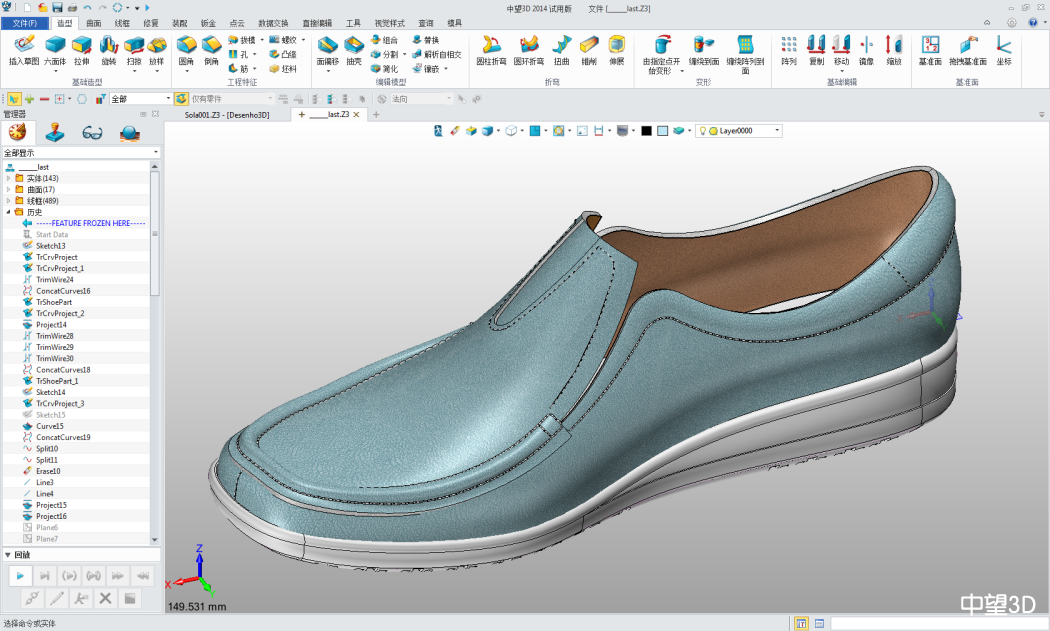

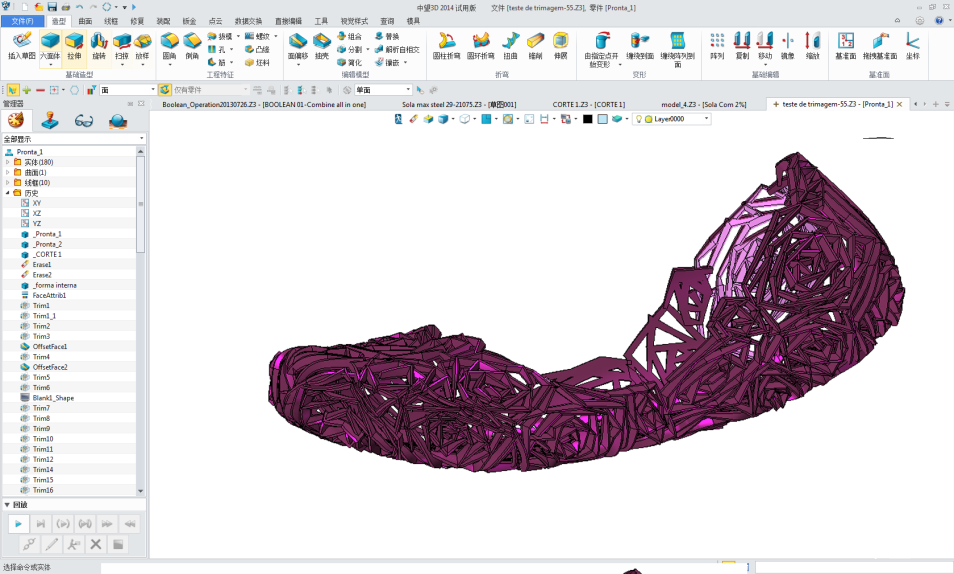

圖/中望3D混合建模

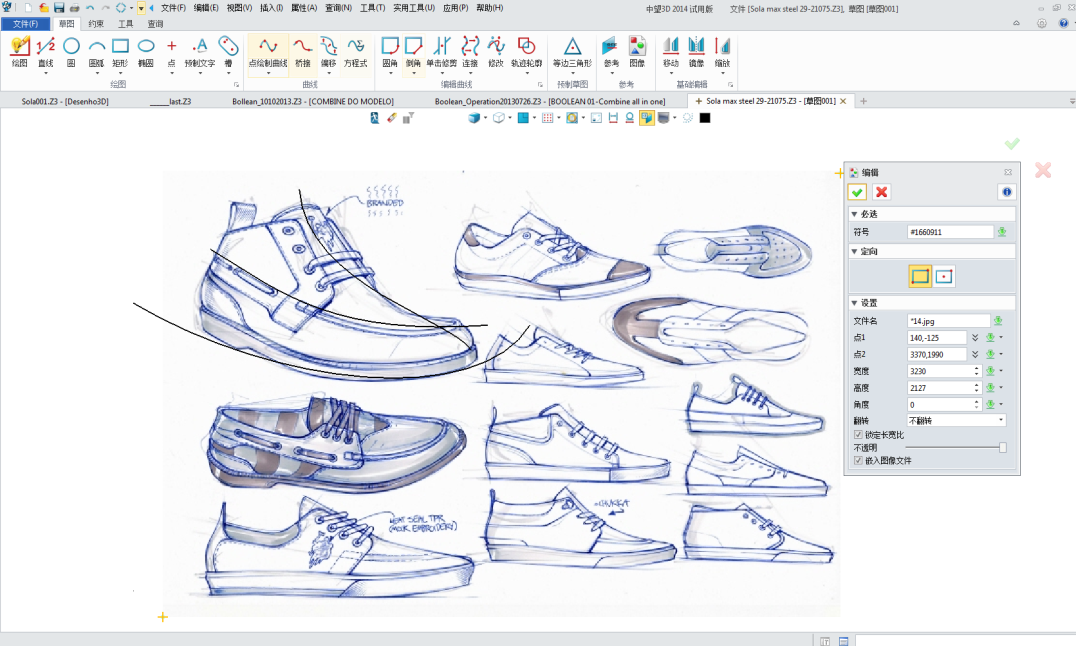

（1） 首先，中望3D可以通過導入工業設計師的草圖圖片，在草圖環境通過動態拖拽的方式，設置長寬高及圖片的透明度，展開主要造型線條的繪制，從而創建實體或曲面。

圖/中望3D創建實體或曲面

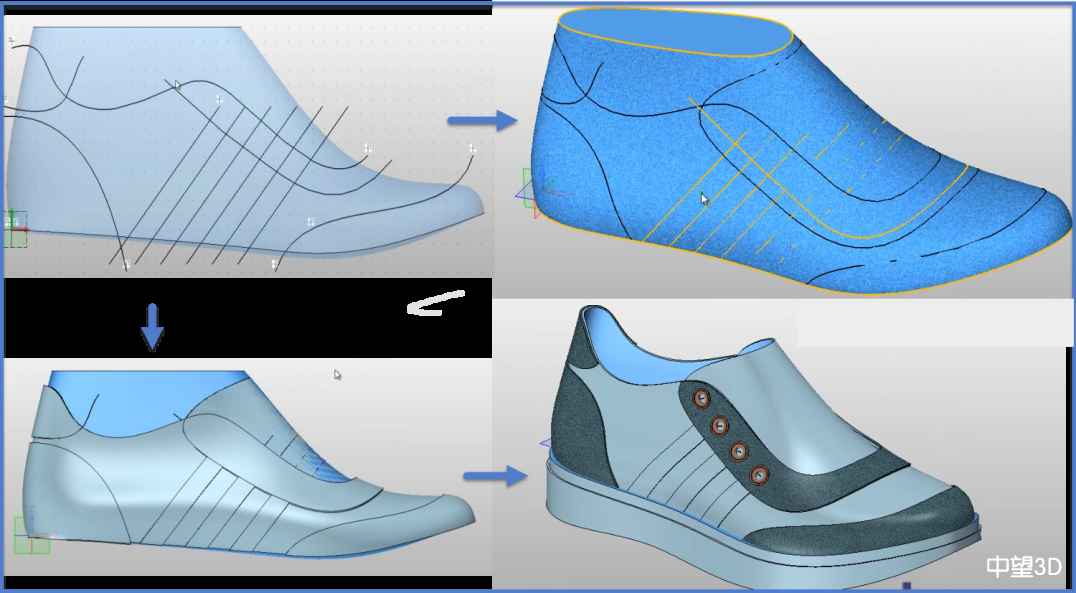

（2）很多時候我們會通過接收客戶的鞋楦模型開始設計。中望3D可以通過導入客戶的鞋楦模型，也可以調用集成的鞋楦庫，通過2D草繪或者3D曲線的方式，創建楦體上的投影線，進而根據設計要求生成不同的鞋面片體。

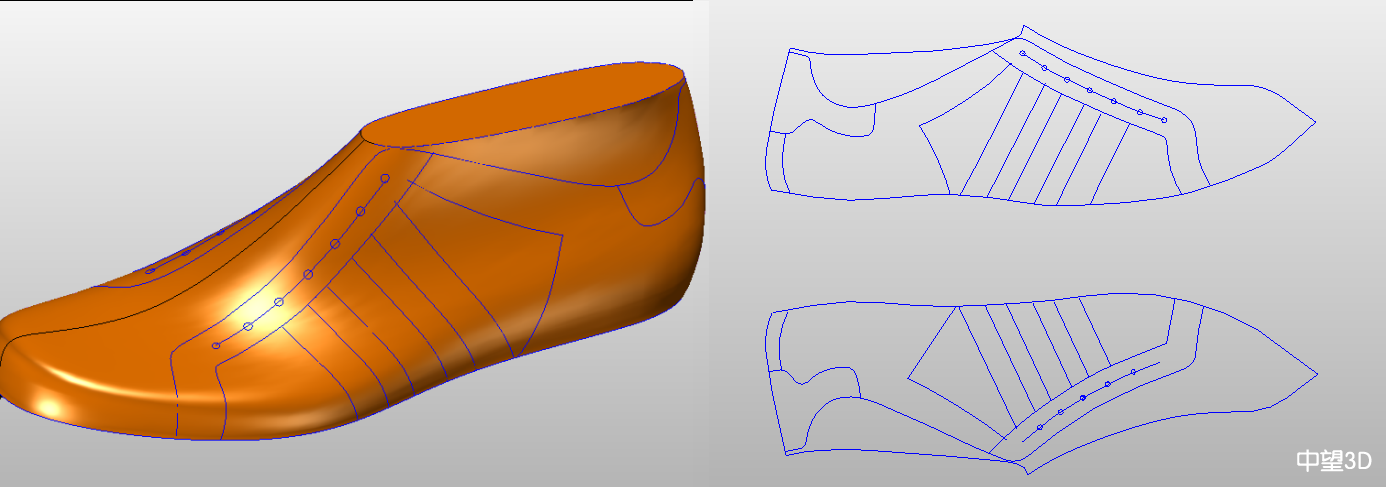

圖/中望3D創建楦體投影線

（3）在塑膠類的鞋子中，大量的復雜細節特征，需要在鞋面中體現，而中望3D強大的折彎變形和纏繞功能能夠快速的對簡單的2D造型進行各種扭曲變形，生成最終的造型效果，最后能夠通過不同的纏繞命令，根據設計要求，把造型貼合鞋面上。 這其中非常復雜的過程，在中望3D中均只需要簡單的命令操作就能完成。

圖/折彎變形

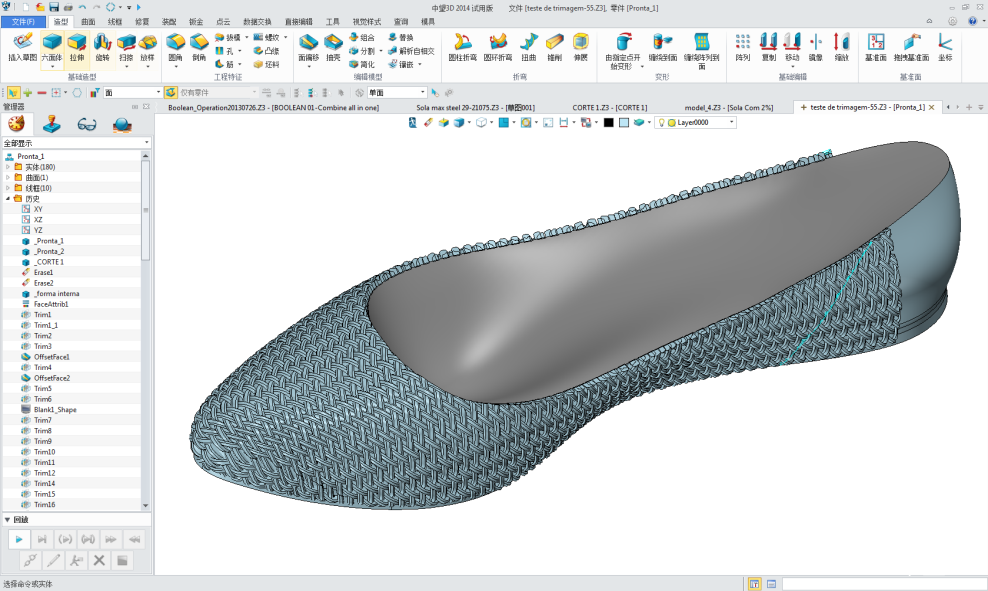

圖/纏繞功能

圖/纏繞功能

（4） 其中還有中望3D 的展開到面的功能，可以快速的為皮革類或布料類的鞋面進行分片展開，生成2D平面線條進行裁剪和下料。

圖/展開到面

（5） 來到客戶交互這一環節，三維數字模型完成后，提供客戶逼真的渲染圖片也非常重要，中望3D擁有集成的渲染模塊，可以設置豐富顏色材質和貼圖，創建燈光和場景。如果你對渲染效果有更高的要求，還可以借助中望3D集成的Keyshot接口，直接在模型設計空間就能跳轉到Keyshot的渲染空間，無需導出其它中間格式，非常方便。 圖/高效渲染 隨著中望3D在制鞋行業的推廣應用，越來越多的國外合作伙伴和客戶基于中望3D的平臺進行二次開發，其中包括鞋楦庫、材質庫、鞋帶孔、縫線等等更細節的功能都已經在中望3D中體現，進一步提高了中望3D的設計效率。（如下圖）

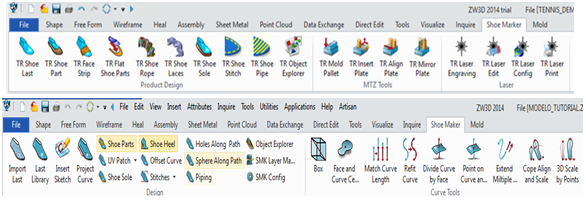

圖/基于中望3D開發的制鞋插件

2、中望3D在制鞋行業制造端的應用

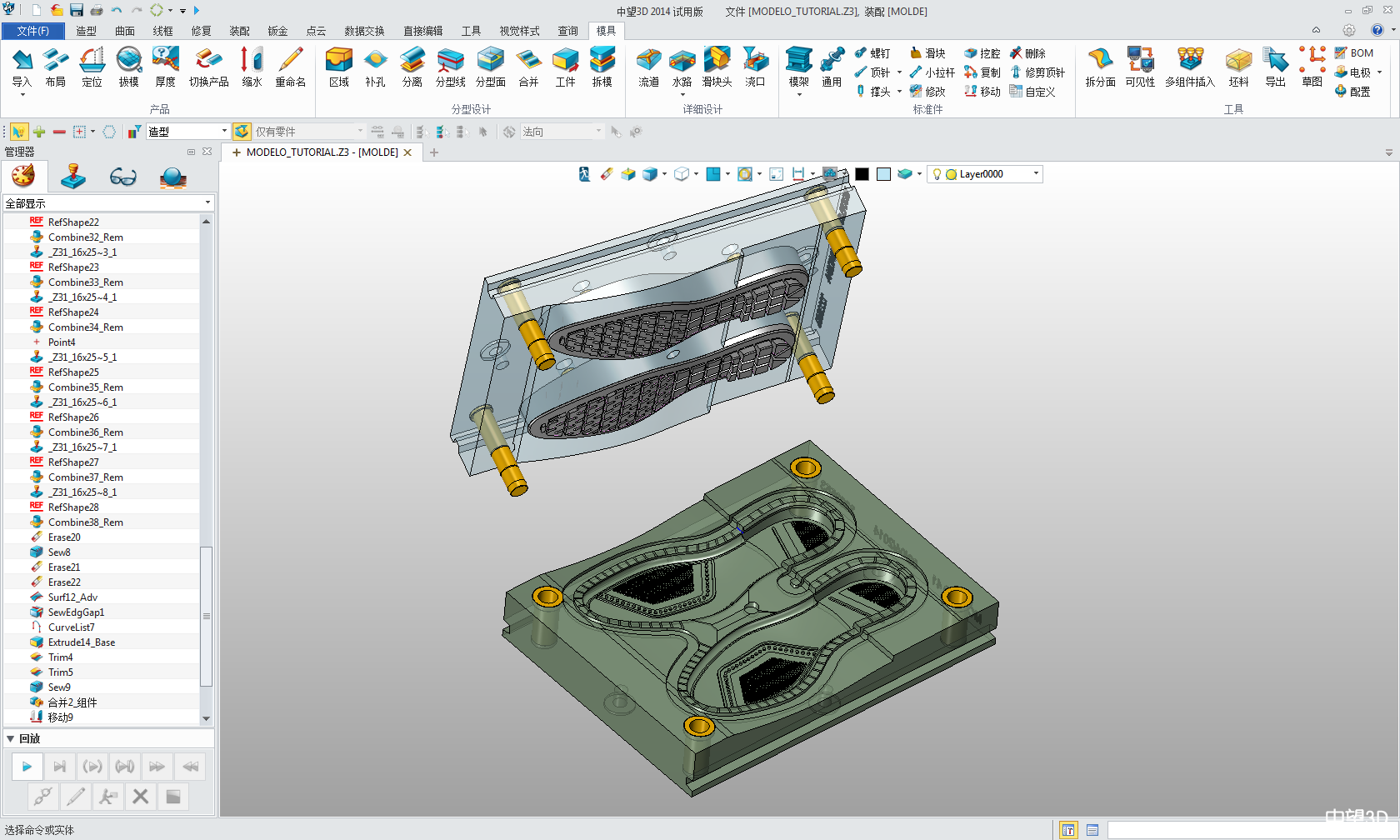

（1） 鞋子中存在大量的塑膠或者其它橡塑材料，必須使用模具來成型，中望3D專業版擁有全流程的塑膠模具設計模塊，滿足導入產品、多型腔布局、分型及插入模架標準件等設計要求。 其中在分型上中望3D提供分型線及顏色區域劃分兩種方法進行分模，根據產品的結構特點選擇不同的方法，可以更靈活自由的拆分產品得到型腔和型芯的區域。

圖/型腔和型芯區域

而且，在創建分型面上，中望3D有專業的設計工具，通過使用拉伸、掃掠、擴大面的方式生成高質量的分型曲面；同時對于復雜的模型，還可以借助平臺豐富的曲面建模功能。

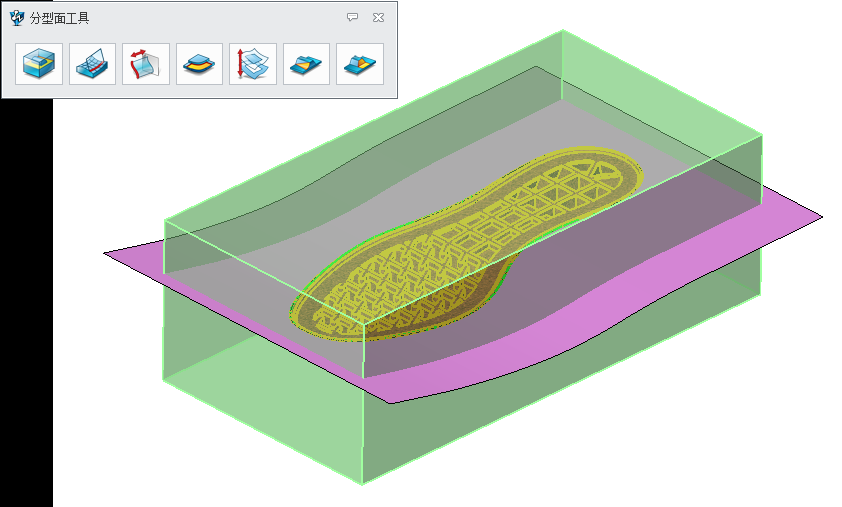

圖/分型曲面

此外，中望3D除了提供標準的模架庫進行全3D的模具開發，還提供其它一系列的標準零件庫如導套導柱、螺釘、銷釘?shù)?。在?xì)節結構設計上，也提供滑塊水路澆口流道等集成功能，大大提高模具設計的效率。為了滿足不同企業的客制化需求，中望3D還允許用戶進行模架、標準件的自定義，進一步拓展軟件的能力邊界。

圖/標準零件庫

（2）作為CAD/CAM一體化的解決方案，在后期的鞋模零件加工中，中望3D提供2軸、3軸以及4、5軸的加工策略，目前在中望3D中擁有超過40中的加工策略，包括高速精密銑削加工，3軸QuickMill加工，可以為編程工程師快速生成安全高效流暢的刀軌。

圖/中望3D軸加工

鞋模零件中，部分細致的倒扣區域需要3軸加工無法完成，必須使用4、5軸加工，目前中望3D提供平面/側刃流線銑削，驅動線及引導面銑削等等多種加工策略。同時實體仿真工具能夠真實模擬刀路運行切削的軌跡，分析鞋模零件的加工殘余量；通過仿真分析，中望3D能夠?qū)崟r(shí)檢測到刀具的安全范圍，避免刀具與毛坯、工作臺、夾具等的干涉和碰撞，保證了機床運行的安全性。

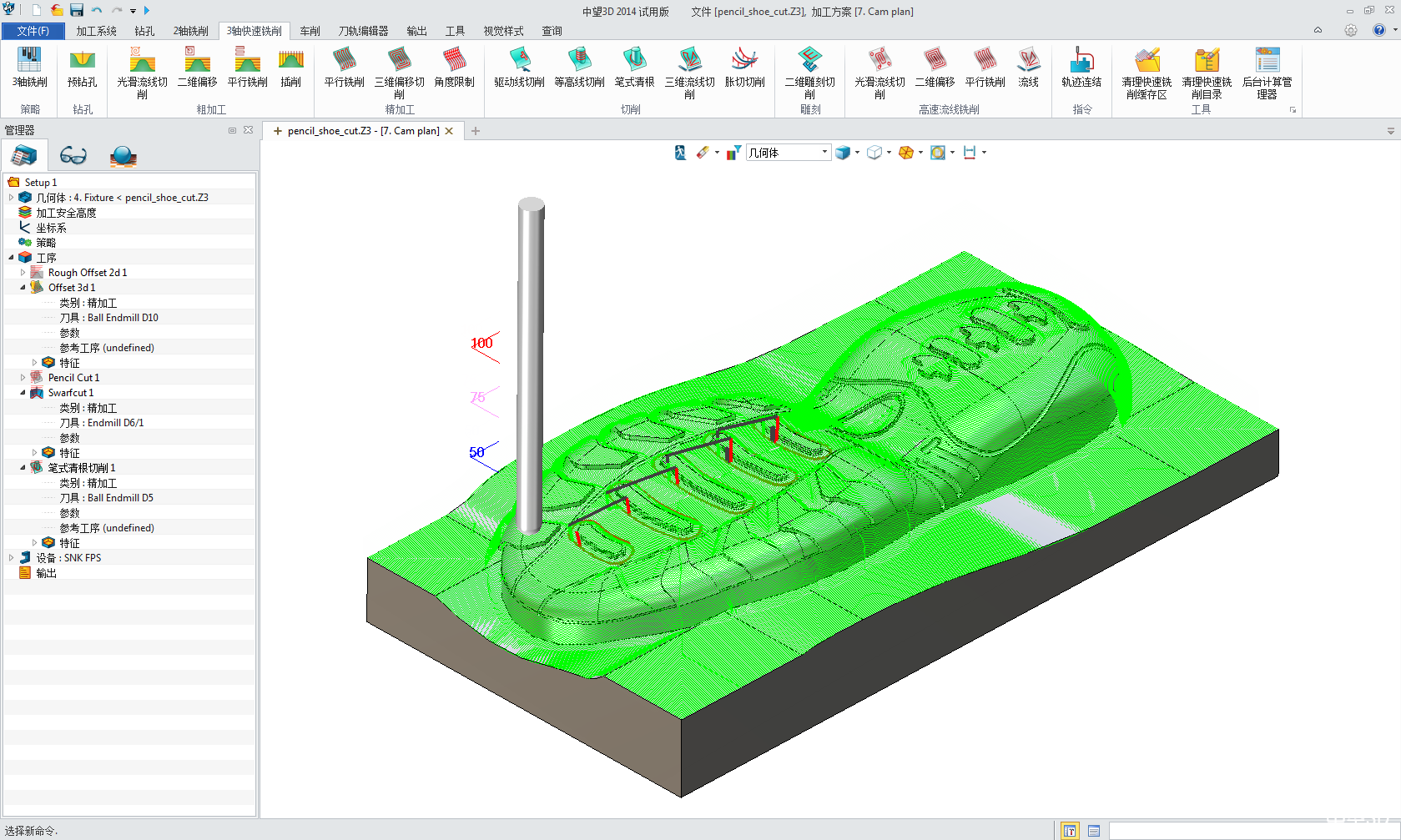

圖/實體仿真工具

中望3D憑借其優秀的建模功能、CAM加工和一體化的設計制造解決方案、定制化的行業應用能力，在制鞋行業嶄露頭角，積累了一大批制鞋行業的用戶。同時，為了讓大家更好地熟悉掌握中望3D的功能應用，及獲得更精彩的三維CAD設計技巧，中望3D推出了全新精編實戰教程，想高手速成就來這里：http://www.zw3d.com.cn/special/zhuanqu/list-103.html，還有豐厚獎金等你拿，學得多獎得更多！
