模具設計的主要工作就是2D排位及3D分模，這兩個部分占了模具設計工作的較大比重。因此，在三維CAD模具設計中，一款好的三維設計軟件可以幫助工程師快速進行分模。國產三維設計軟件中望3D除了有很好的分型工具“拆分面”外，還可以采用硬砍方式進行分模。與分型面分模方式有所不同，硬砍方式先要把碰插穿、倒扣孔做塊補起來。下面我們就來學習中望3D硬砍方式分模的具體操作。

 在分模前，拔模分析等功能都可以幫助設計師快速確定模具出模結構，清晰看清產品的出模情況（如下圖），完成相關分析后就可以正式開始產品分模。


圖/  中望3D拔模分析

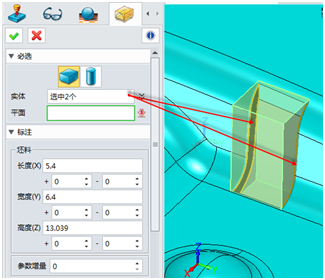

1. 使用坯料功能先創建一個坯料，選取兩個側面來確定坯料大小。


圖/ 中望3D 創建坯料

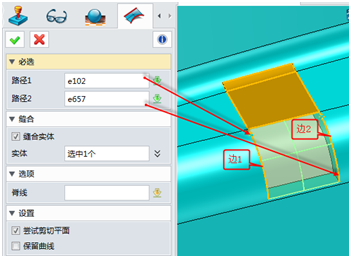

2. 使用直紋曲面功能創建曲面，后續用以切割上面創建的坯料，創建三個直紋面，在創建時確?？p合實體是勾選狀態。


圖/  創建直紋面

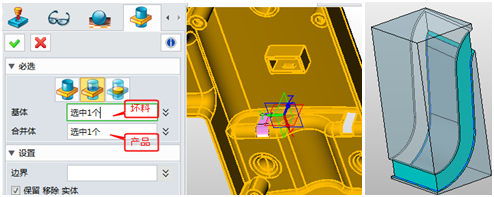

3. 利用組合功能使用產品對坯料進行布爾減操作，注意勾選保留移除實體，勾選后才能保留產品。


圖/ 中望3D 組合功能


4. 使用簡化功能把減后的坯料多余部分簡化掉。


圖 / 多余部分簡化


5. 使用修剪功能用直紋面把坯料一側修剪掉，保留方向見下圖，方向不對可以勾選下圖的保留相反側選項。


圖/ 修剪坯料

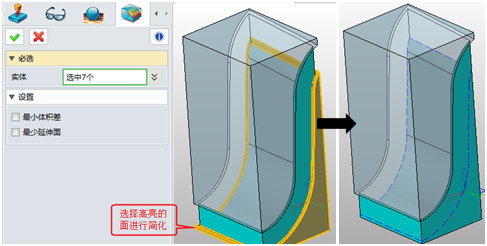

6.  同樣使用簡化功能選擇高亮部分簡化掉。




圖/ 高亮部分簡化


使用相同的方式把另一邊的補充塊做出來


圖/ 鑲補塊


7. 同樣使用坯料、組合、替換功能做出中間的方孔。


圖/ 制作中間方孔


8. 使用拉伸功能分別把4個圓柱的圓孔拉伸4個小圓臺把孔補上。


圖/ 拉伸圓孔

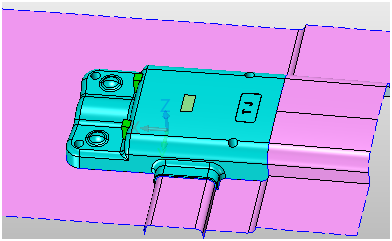

9. 以產品最大外形邊作為拉伸對象，生成外部分型面。


圖/ 生成外部分型面

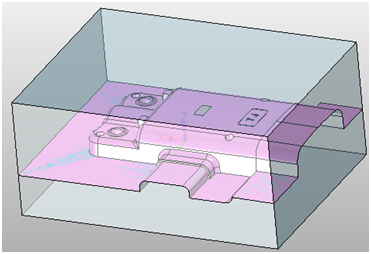

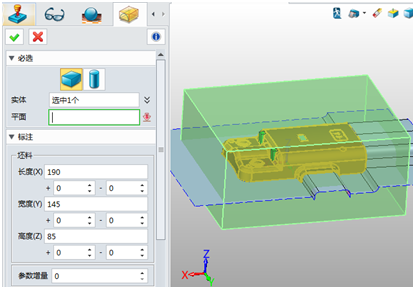

10.  創建分模坯料。


圖/ 創建分模坯料

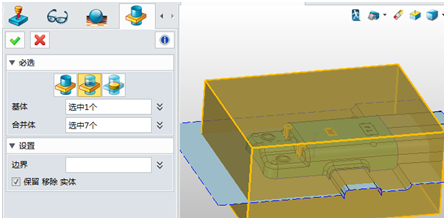

11.   使用組合功能，用創建的碰插穿塊布爾減坯料。




圖/ 組合功能


12.   使用組合功能用產品布爾減坯料，最后用分型面使用分割功能把坯料分割成前后模兩部分。


圖/ 分割


13.   最后把碰插穿塊分別與前后模做布爾加運算。


圖/ 前模



圖/ 后模

通過以上操作可見，中望3D的硬砍分模方式省掉了抽取前后模面的操作，能夠更靈活更快速地進行分模，減少操作步驟，提升設計效率。除了快速完成分模，中望3D還擁有全流程三維模具設計滿足模具企業智能信息化的需求。想了解更先進模具行業的三維設計應用，歡迎免費下載中望3D2015最新精編實戰教程http://www.zw3d.com.cn/special/zhuanqu/list-103.html，有專業模具工程師與各位共享豐富經驗和技巧，還能贏取激活號和豐富獎金！
