隨著網絡信息化的不斷升溫，路由器成為人們生活中的必需品。路由器看似簡單，但設計起來并非易事，如何借助先進的三維CAD軟件更快速地設計出一款外形美觀、功能強大穩定的路由器產品，對設計師的設計功底和CAD軟件功能的智能程度是一個不小的考驗。

下面我們將分路由器主體、散熱孔接口、路由器天線、組裝這四大部分，向大家介紹使用中望3D來設計路由器的操作過程，下圖1即是本次要設計的路由器。

圖1 路由器



（一）路由器主體設計

首先，我們需要完成路由器主體部分的設計。相關操作步驟如下：

第一步：設計外殼

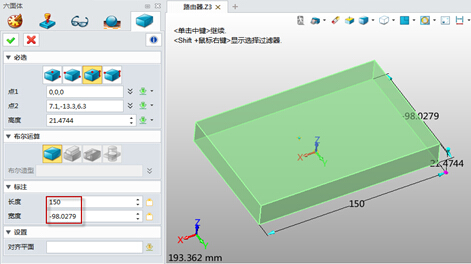

點擊“造型”模塊中的“六面體”命令，輸入長度的寬度的尺寸，得到外殼的形狀，詳細參數如圖2所示。

圖2 設置長度、寬度，得到外殼形狀



第二步：設計外殼側面斜度

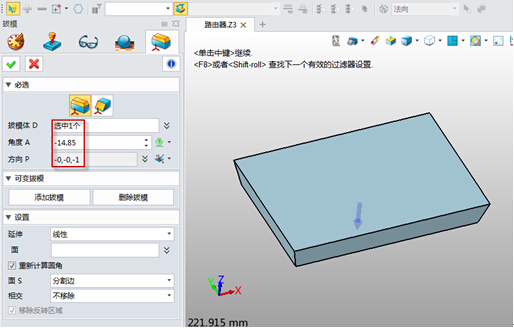

點擊“造型”模塊中的“拔模”命令，輸入角度，拔模面，方向，詳細參數如圖3所示。

圖3 通過拔模設計外殼側面斜度



第三步：設計外殼頂面斜面

操作方案與第二步一樣，詳細參數如圖4所示。

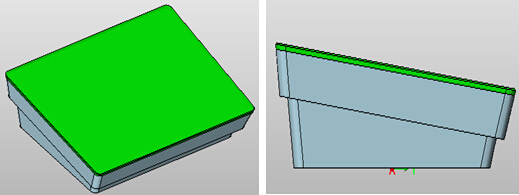

圖4 通過拔模設計外殼頂面斜面



第四步：設計外殼上部

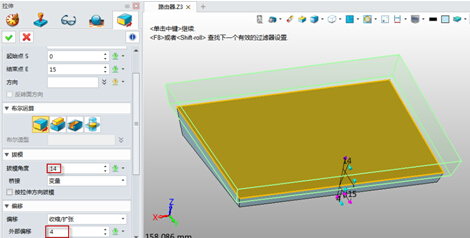

點擊“造型”模塊中的“拉伸”命令，輸入拔模角度和外部偏移數值，詳細參數參考圖5，輸入完后點擊確定。

圖5 通過拉伸，設計外殼上部



第五步：外殼四周倒角

點擊“造型”模塊中的“圓角”命令，對外殼的四周進行倒角。

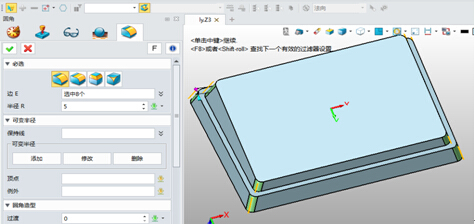

圖6 外殼四周導角



第六步：分割上蓋

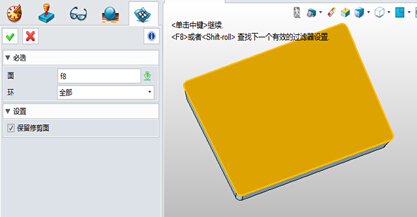

點擊“曲面”模塊中的“刪除環”命令，選擇要提取的面，用于分割上蓋。

圖7提取上表面用于分割上蓋



第七步：偏移提取的面

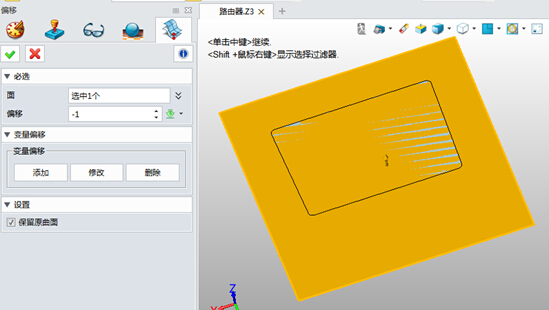

點擊“曲面”模塊中的“偏移”命令，輸入偏移值，詳細參數如圖8所示。

圖8 偏移提取的面

第八步：分割上蓋和外殼

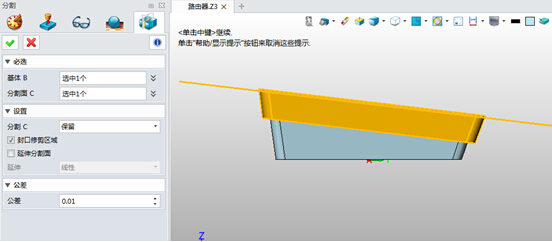

點擊“造型”模塊中的“分割”命令，選擇基體和分割面，根據圖9設置相關參數。

圖9 分割設置界面



第九步：上蓋倒角

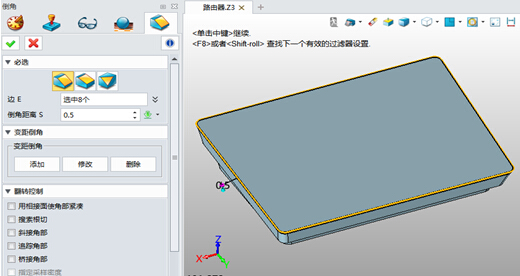

點擊“造型”中的“倒角”命令，輸入值0.5。

圖10 上蓋倒角



通過以上這幾個步驟，我們就可以完成路由器的主體設計了，如圖11所示。

圖11 完成路由器的主體設計



（二）散熱孔接口等細節特征設計

完成了路由器的主體設計之后，那么接下來，我們就來對路由器散熱孔的接口等細節特征進行設計。

第一步：設計接口槽

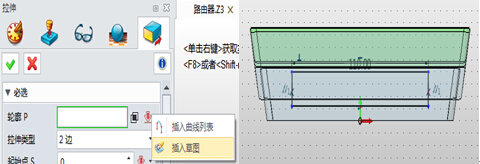

點擊“造型”模塊中的“拉伸”命令，在輪廓處選擇“插入草圖”。

圖12 插入草圖



拉伸時，布爾運算選擇“減運算”。

圖13 進行布爾運算“減運算”。



第二步：主體抽殼

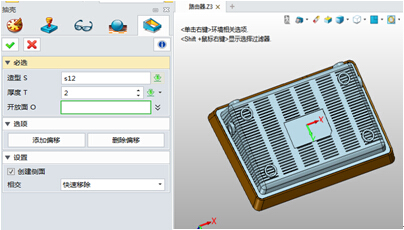

點擊“造型”模塊中的“抽殼”命令，選擇造型輸入厚度“-2.2”，開放面為“頂面”如圖14所示。

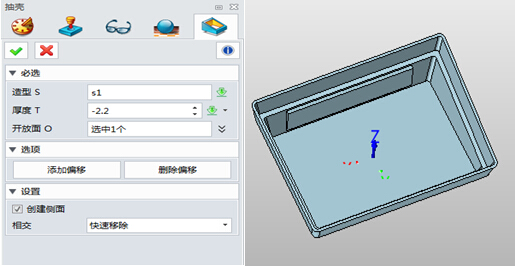

圖14 主體抽殼



第三步：外殼底部倒角

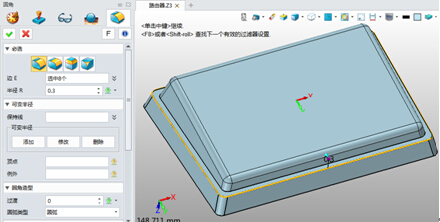

選擇“造型”模塊中的“圓角”命令，選擇要倒角的邊，輸入半徑為“5”后確定，如圖15所示，用同樣的方法倒中間“R0.3”的角，如圖16所示。

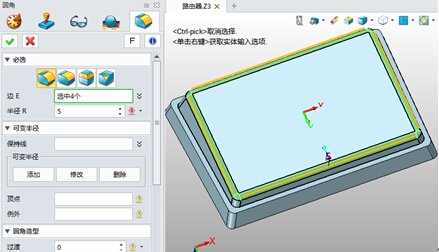

圖15 外殼底部倒角1



圖16外殼底部倒角2



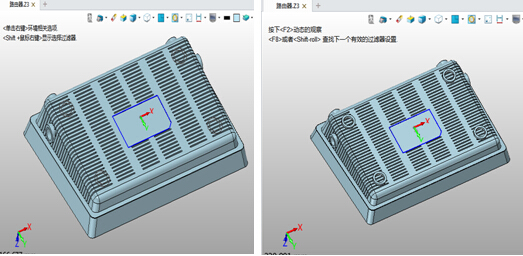

第四步：設計散熱孔

進入草圖，先繪制一排散熱孔，如圖17所示。

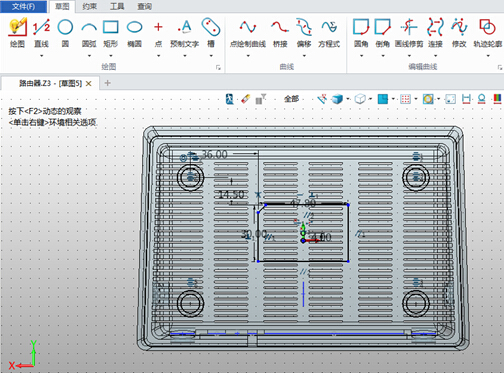

圖17 散熱孔繪制

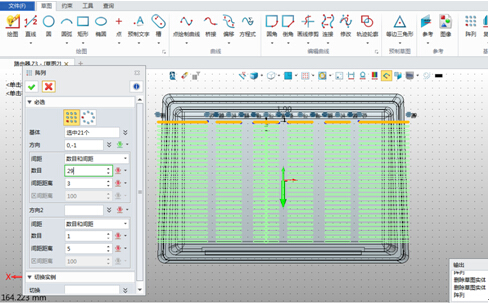

再點擊草圖中“陣列”命令，輸入方向是“Y負軸”，數目是“29”，間距距離為“3”如圖18所示，繪制完成后，點擊退出草圖。

圖18 陣列設置

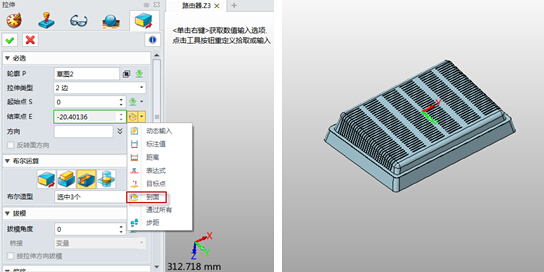

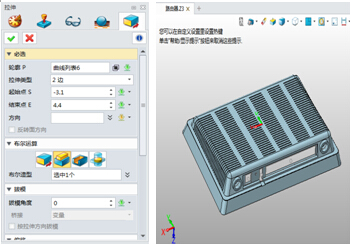

點擊“拉伸”命令，輪廓?jiǎng)t選擇剛才的草圖，起點是“0”，結束點選擇“到面”，布爾運算選擇“減運算”，如圖19。

圖19 布爾運算



第五步：設計接口

點擊“拉伸”命令，輪廓選擇“插入草圖 ”，如圖20，繪制完成后點擊退出草圖。

圖20 插入草圖

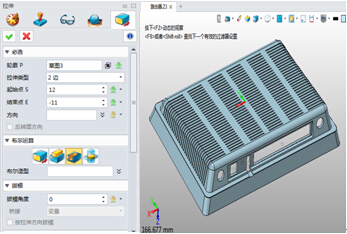

參展圖21參數，起點為“12”，結束點選擇“-11”，布爾運算選擇“減運算”。

圖21 布爾運算

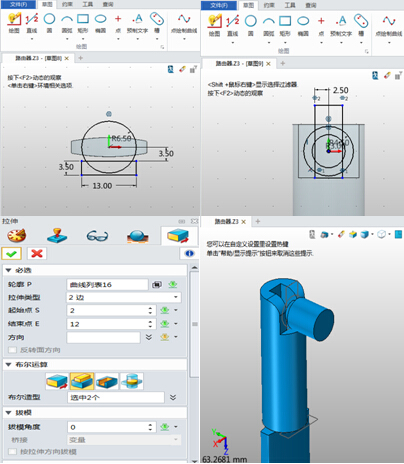

設計天線接口，點擊“拉伸”命令，詳細參數如圖22所示。

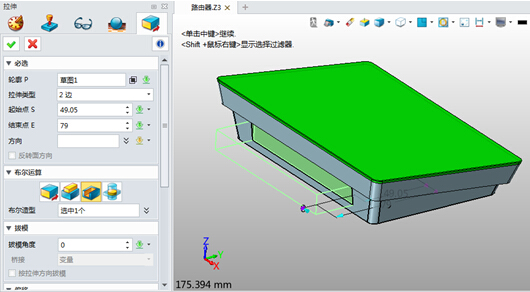

圖22 天線接口設計



再用同樣的方法設計側面的天線接口，詳細參數如圖23所示。

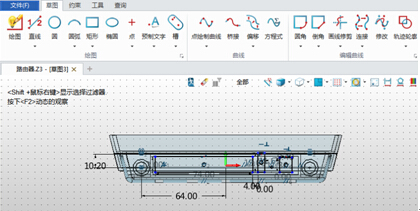

圖23 側面天線接口設計



第六步：設計其他細節特征

點擊“插入草圖”，進入草圖繪制要拉伸的輪廓，詳細尺寸參數參考圖24。

圖24 插入草圖



因?yàn)槌叽绮煌?，所以需要分別拉伸2次，效果如圖25所示。

圖25 根據不同尺寸需要進行拉伸



（三）路由器天線設計

接下來，就是要完成路由器天線的設計，該部分我們依然分步驟進行操作說明。

第一步：設計天線上部

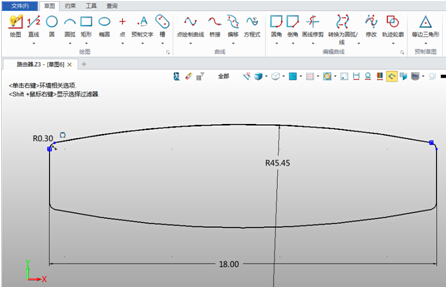

點擊“插入草圖”，進入草圖繪制輪廓，詳細參數如圖26所示，完成后點擊退出。

圖26 插入草圖

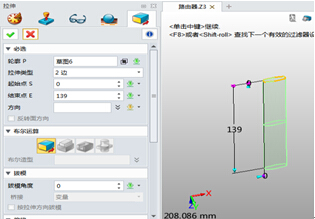

再使用“拉伸”命令，參數參考圖27，結束點是“139”。

圖27 拉伸1



繼續點擊“拉伸”命令，在輪廓選擇“插入草圖”，進入草圖繪制輪廓，詳細參數如圖28所示，完成后點擊退出。

圖28 拉伸2



拉伸時，布爾運算選擇“交運算”，如圖29所示。

圖29 布爾運算



第二步：設計天線底部

參照第一步的操作，用同樣的方法設計天線底部，操作如圖30所示。

圖30 天線底部設計

（四）組裝及細節處理

完成了各個部分的設計之后，接下來就是要對路由器的主體和天線進行組裝，以及對邊框和產品LOGO的相關設計。

第一步：組裝天線

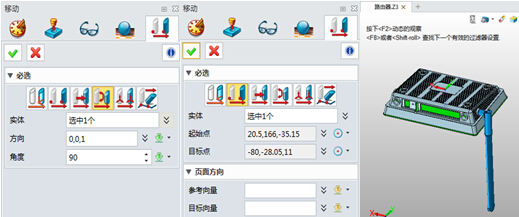

點擊“裝配”模塊中的“移動”命令，完成一個天線的組裝，如圖31所示。

圖31 組裝天線1

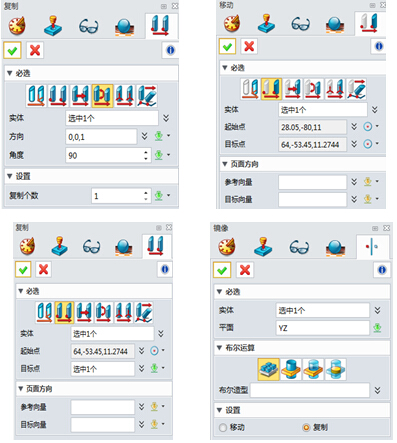

使用“復制”、“移動”、“鏡像”命令，完成剩余3個天線組裝，操作如圖32所示，效果圖見圖33。

圖32組裝另外3個天線

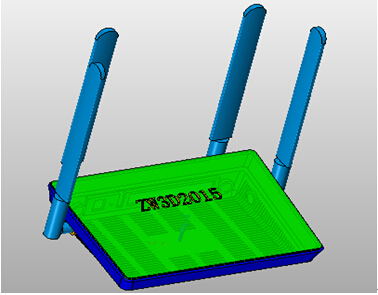

圖33 天線組裝效果圖



第二步：設計邊框

點擊“抽殼”命令，選擇邊框面，參照?qǐng)D34，將厚度設置為2。

圖34 設計邊框



第三步：加入產品LOGO

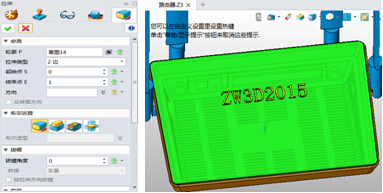

進入草圖點擊“預制文字”，輸入文字、樣式、大小等信息，完成后點擊退出，圖35為效果圖。

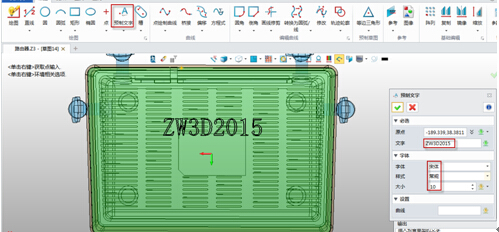

圖35 輸入LOGO的文字

點擊“拉伸”命令，輸入字體高度，完成拉伸，效果如圖36所示。

圖36 完成字體拉伸



通過以上操作步驟就可以完成一個完整的路由器的設計。

中望3D 2015 SP版本優化并加強了直接編輯、布爾運算、陣列等功能，使得工程師們?cè)诋a(chǎn)品設計時能獲得更高效便捷的操作體驗，切實提高工作效率。

最新三維CAD/CAM軟件中望3D 2015免費下載：http://www.zw3d.com.cn/product-58-1.html
