坐墊是摩托車重要的組成部分之一，相信很多設計師也想親自在三維CAD設計軟件中設計出一款舒適、美觀、實用性強的摩托車坐墊。那么，本文將通過實例，向大家介紹如何使用中望3D來設計摩托車的坐墊。相信只要掌握了設計的基本思路和操作方法，你也能快速設計出彰顯個性的摩托車坐墊。

下面，我們就向大家展示相關的設計思路和操作步驟。

首先，我們來看看一個和本次摩托車坐墊設計相關的起始文件。如圖1所示，這是事先完成的摩托車坐墊下方零件Seat_Base的設計圖，現在我們要基于這個零件來進行相關設計。

圖1 摩托車坐墊下方的相關零件設計圖

第一步：新建零件

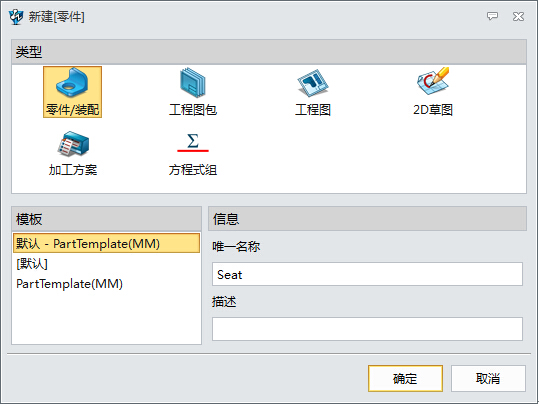

通過中望3D新建一個名字為Seat的零件

圖2 新建Seat零件

這時文件里面就新產生了一個名字為Seat的零件。

圖3 完成零件Seat的新建

第二步：復制參考對象

在菜單列表中點擊“編輯”，選取“復制”功能中的“外部零件”命令。

圖4 “編輯-復制”的下拉菜單界面

選擇已存在的零件Seat_Base作為復制對象。

圖5 選擇復制對象

位置坐標是“0”，即原點位置，復制完畢后如下圖6所示。

圖6 Seat_Base復制完畢

第三步：曲面提取

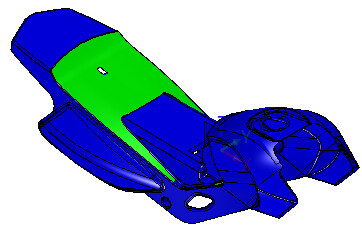

使用中望3D“曲面”功能中的“炸開”命令，選擇上步零件中綠色的三個面，過濾器可以調整為“曲面”或“全部”進行拾取。

圖7 曲面提取

把濾波器調整為“造型”，拾取后“刪除”，只剩下綠色的三個面。

圖8 提取結果

第四步：解除曲面修剪

使用“曲面”的“刪除環”命令把上一步提取的三個曲面進行恢復，設置環為“全部”，不勾選“保留修剪面”。

圖9 “刪除環”命令操作界面

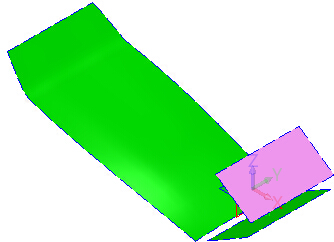

三個曲面恢復到未修剪狀態。

圖10 三個曲面為維修剪狀態

第五步：相交曲線

使用“線框”功能中的“相交曲線”命令，第一實體拾取三個綠色曲面，第二實體拾取“XZ”工作平面。

圖11 “相交曲線”命令操作界面

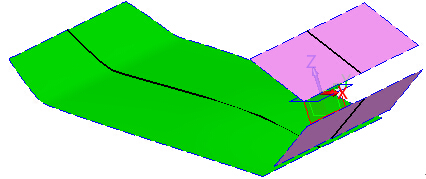

三個綠色曲面和XZ工作平面相交，形成三根曲線。

圖12 相交效果

隱藏三個綠色面。

圖13 隱藏綠色面后的效果

第六步：延伸曲線

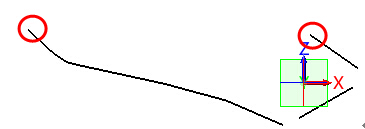

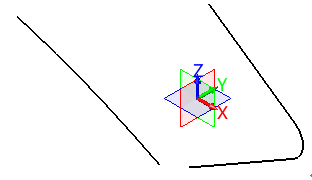

使用“線框”功能中的“修剪/延伸”命令，對下圖兩處曲線進行延伸“50mm”。

圖14 延伸效果圖

第七步：曲線倒圓

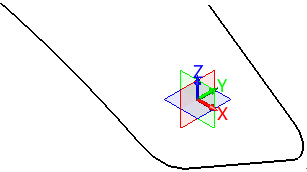

對三相交曲線進行倒圓角，使用“線框”功能中的“圓角”命令，對下圖兩曲線進行倒“12mm”的圓角。

圖15 三相交曲線倒圓角效果

對圖15中，左下方兩曲線進行倒“30mm”的圓角。

圖16兩曲線倒圓角效果

第八步：創建草圖

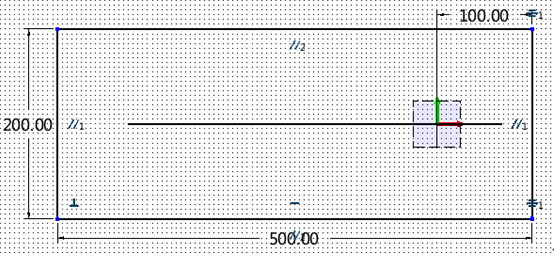

以“XY”工作平面為基準創建下圖草圖，上下位置X軸對稱。

圖17 創建草圖

第九步：拉伸實體

用上一步驟的草圖進行拉伸實體操作。

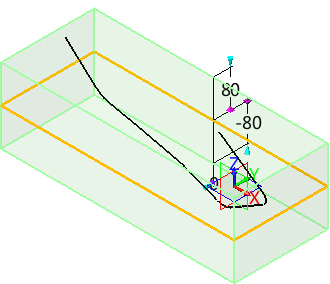

圖18 拉伸實體

第十步：切除實體

重新使用“拉伸”命令，對焦到拾取輪廓上，鼠標在空白區域右鍵，進入“插入曲線列表”，拾取以上創建的相交曲線和倒圓角曲線，形成曲線列表。

圖19 “拉伸”命令的下拉界面

拉伸命令里，布爾運算里選擇“相交”。

圖20 布爾運算操作界面

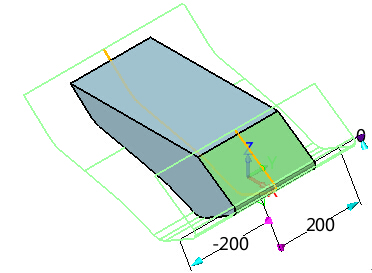

使用創建的曲面對實體進行切除，切除完后把曲線刪除或隱藏。

圖21 切除實體

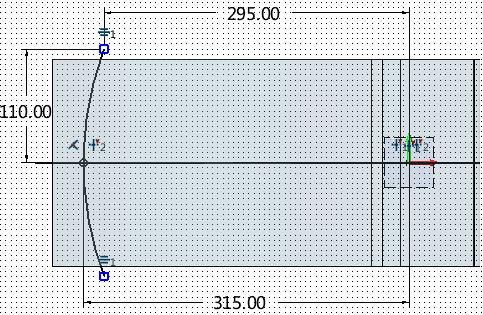

以XY平面為草圖基準繪制草圖。

圖22 繪制草圖

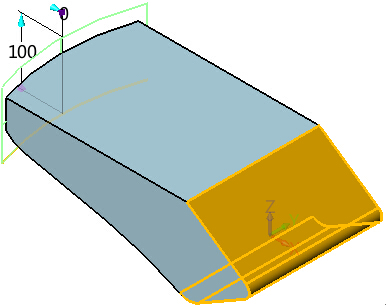

和上步一樣，啟動拉伸命令后，布爾運算里選擇“相交”，把實體尾部切除。

圖23 切除實體尾部

第十一步：驅動曲線繪制

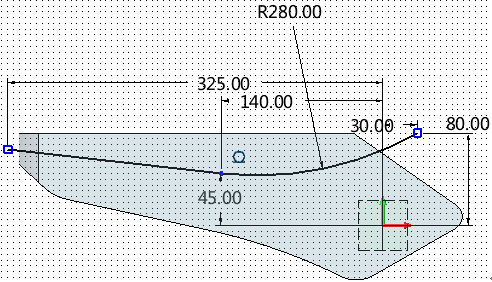

以XZ工作平面為基準繪制驅動曲線。

圖24 繪制驅動曲線

第十二步：創建輔助工作平面

隱藏實體，使用“造型”功能中的“工作平面”命令，空白處拾取右鍵菜單下的“關鍵點”。

圖25 “基準面”命令右鍵菜單界面

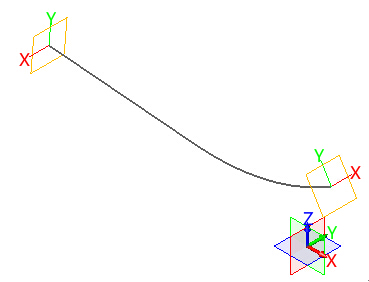

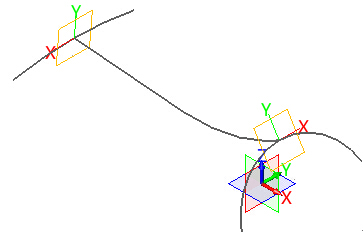

創建下圖兩個輔助工作平面。

圖26 創建工作平面

第十三步：創建輪廓草圖

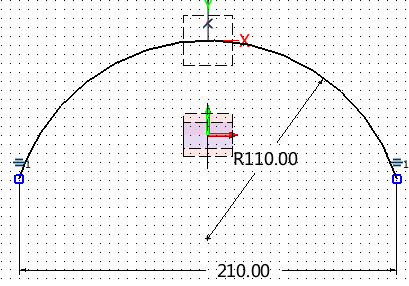

在-X方向上的工作平面里創建輪廓草圖1。

圖27 輪廓草圖1

在-X方向上的工作平面里創建輪廓草圖2。

圖28 輪廓草圖2

兩個輪廓草圖繪制完畢后如圖29所示。

圖29 完成輪廓草圖繪制

第十四步：驅動曲線放樣

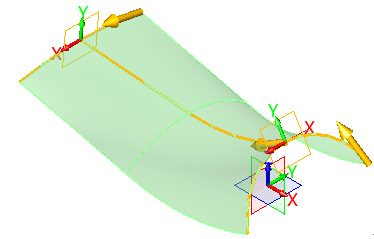

使用“造型”功能中的“驅動曲線放樣”命令，使用圖29的草圖創建曲面。

圖30 曲面創建

第十五步：替換面

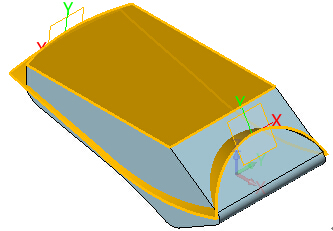

使用“造型”功能中的“替換”命令，把實體的頂部曲面替換成驅動曲線放樣的曲面。

圖31 曲面替換

替換面后再隱藏兩個工作平面。

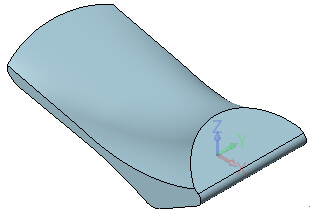

圖32 隱藏工作平面后效果圖

至此，我們可以獲得摩托車坐墊的雛形了。接下來就需要對細節進行處理，使之成為完整的坐墊，具體的操作方法和步驟，我們將在下一篇文章【三維CAD實例教程：如何用中望3D設計摩托車坐墊（下篇）】中詳細介紹，歡迎繼續關注。
