在機械產品中，螺絲是必不可少的緊固件。設計過程中，對于標準的螺絲，設計師可以直接從三維CAD軟件的零件庫中調取使用，但非標準的螺絲就需要設計師根據實際要求去重新設計繪制，而其中，螺紋就是最常用到的CAD設計命令。

螺紋旋合有三個參數非常重要：旋向、螺距、螺紋規格，內外的兩個螺紋只有在這三個參數滿足同時一致的前提下，才能進行裝配。因此，設計螺紋所用的三維CAD軟件也必須遵循這個原理來進行操作。

中望3D作為國內高性價比的專業三維CAD軟件，為用戶提供專業、高效便捷的操作體驗。在創建螺紋方面，中望3D不但操作便捷，同時也完全符合螺紋設計的相關國內、國際的標準。

下面我們將向大家介紹下中望3D在螺紋設計方面的操作步驟以及相關注意事項。

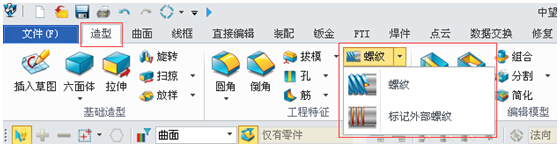

如圖1所示，中望3D的螺紋生成操作命令是在“造型”模塊中，其具有兩個操作命令：“螺紋”和“標記外部螺紋”。

圖1 中望3D螺紋命令界面

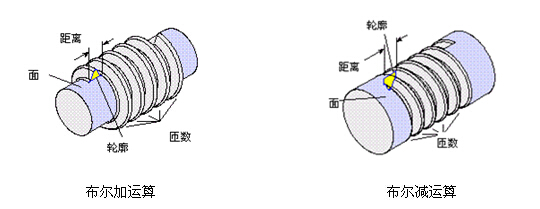

其中“標記外部螺紋”是在圓柱面上增加螺紋屬性，三維實體里顯示的是螺紋的貼圖，這樣可以減少一部分運算量，提高運行效率；而螺紋命令，是通過圍繞圓柱面旋轉一個閉合輪廓，并沿著其線性軸和方向創建一個螺紋造型特征，設計師們可以根據實際運用情況與基本體進行布爾運算，如圖2所示，布爾加減運算所生成的效果也是所有不同的。

圖2 操作螺紋命令時，布爾加減運算的不同效果視圖

進行螺紋設計時，設計師可單擊工具欄中“造型”模塊的“螺紋”命令，系統則會彈出“螺紋對話框”，如圖3所示，其操作原理與是其它常用的三維CAD設計軟件一樣，也是通過定義螺紋旋合的三要素（即旋向、螺距、螺紋規格）來生成螺紋的。不同的是，中望3D螺紋操作中參數的設計與其他三維CAD軟件相比，要簡便優化得多，這樣設計師在操作過程中，就不會因?yàn)閰?shù)設計太過繁瑣而容易出錯。

圖3 螺紋設置對話框

關于必選欄中的定義選項的真正意義和用途如下：

面F：選擇圓柱面。

輪廓P：選擇螺紋的輪廓。可選擇一個草圖、曲線、邊或一個曲線列表，也可以單擊右鍵，來制作一個曲線列表。此參數決定螺紋規格及類型。

匝數T：螺紋旋合圈數。

距離D：螺紋每圈的間距，也就是螺距P。

順時針旋轉：默認狀態下是逆時針螺紋，如果選擇此復選框則將改為順時針螺紋。

反螺旋方向：定義螺紋拉伸軸向的方向，勾選后和當前的反向。

另一個操作命令“標記外部螺紋”，點擊后即會彈出想對應的操作對話框，如圖4所示。通過該命令創建的螺紋不具有三維實體的效果，而是以貼圖的方式顯示，但是在生成工程圖的時候則會具有螺紋屬性。

圖4 標記外部螺紋設置對話框

螺紋規格的幾個參數定義:

類型：生成螺紋的標準類型，注意這里默認的螺紋直徑是圓柱的外徑。

直徑：圓柱的外徑。

螺距：這里的參數是根據不同的標準自動生成的，若要設計非標零件可以自行設置參數。

需要強調的是：設計螺紋過程中，設計師一定要確定好螺紋的外徑是否符合自己的要求，尤其是進行布爾加運算的時候。

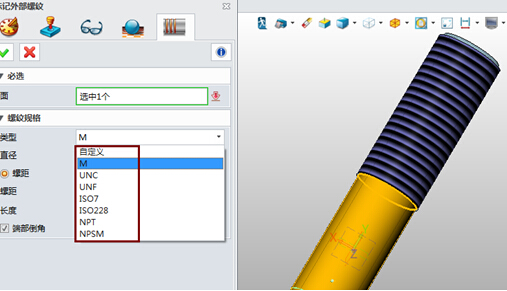

中望3D所生成的螺紋，不管是實體3D螺紋還是虛擬的修飾性螺紋，都是按照國標、歐標等常用標準來進行生成的，是完全符合實際運用的螺紋。圖5中即是修飾螺紋的效果圖，紅色方框標記的下拉菜單則為目前通用的標準。中望3D的標準化參數設計，代替了一大部分的自主參數設定，這種更加智能化的操作方式，不但操作起來更加便捷，也大大地提高設計師們的工作效率。

圖5 修飾螺紋的效果圖

綜上所述，中望3D的螺紋設計具有實用、智能便捷、容易上手的操作特點，能幫助設計師大大降低特征出錯的概率，提高設計效率。
