“創客”成為2015年十大流行語之一，表明科技創新在當下深受重視。處在科技前沿的3D打印設計技術，也逐漸進入中小學課堂，中小學三維創意設計課程開展得如火如荼。學生們通過簡易操作的3DOne三維設計軟件，將創意展現出來；老師們通過3DOne軟件設計小課件，讓課堂更加生動有趣。這次，我們將3D設計一個語文小課件——趙州橋。河北趙縣的趙州橋始建于隋朝，距今已有1400多年歷史，是中國第一座石拱橋，也是全國重點文物保護單位。下面我們來看看具體的設計步驟：

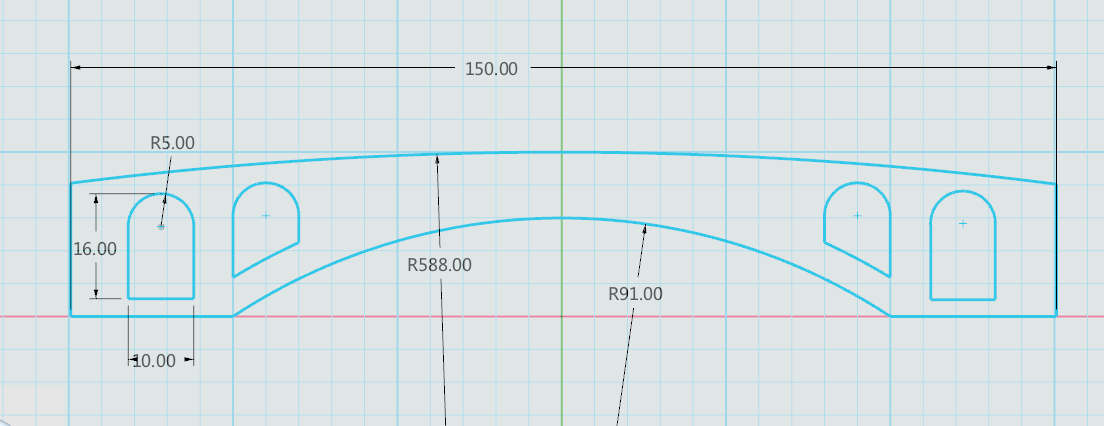

1.     選擇點擊“草圖繪制”，進入草圖，繪制如下草圖，完成后，點擊上面的“”退出草圖。

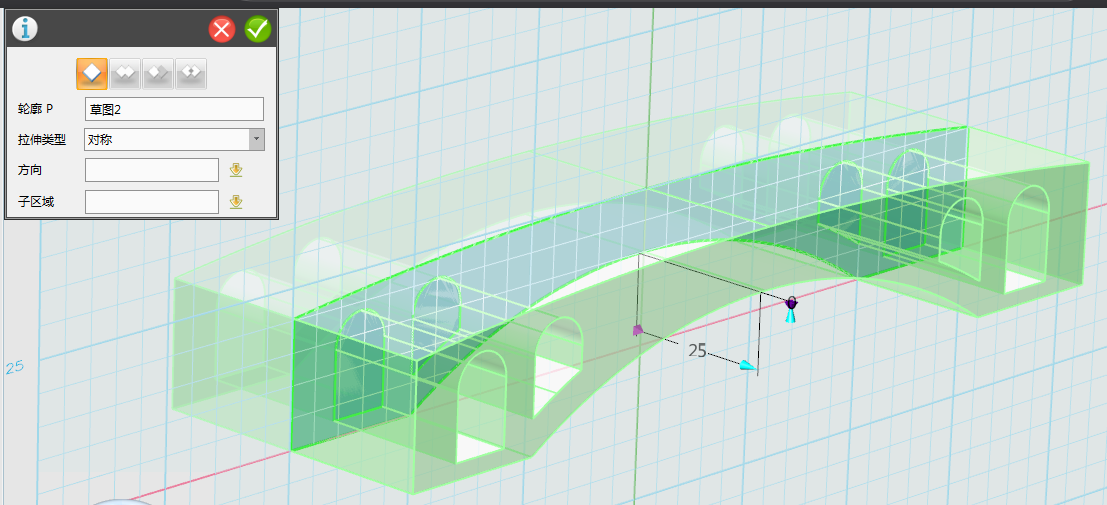

2.選擇點擊“特征造型”中“拉伸”，將步驟1中的草圖進行拉伸，拉伸類型選擇“對稱”，厚度輸入“25”，勾選確認，如圖所示：

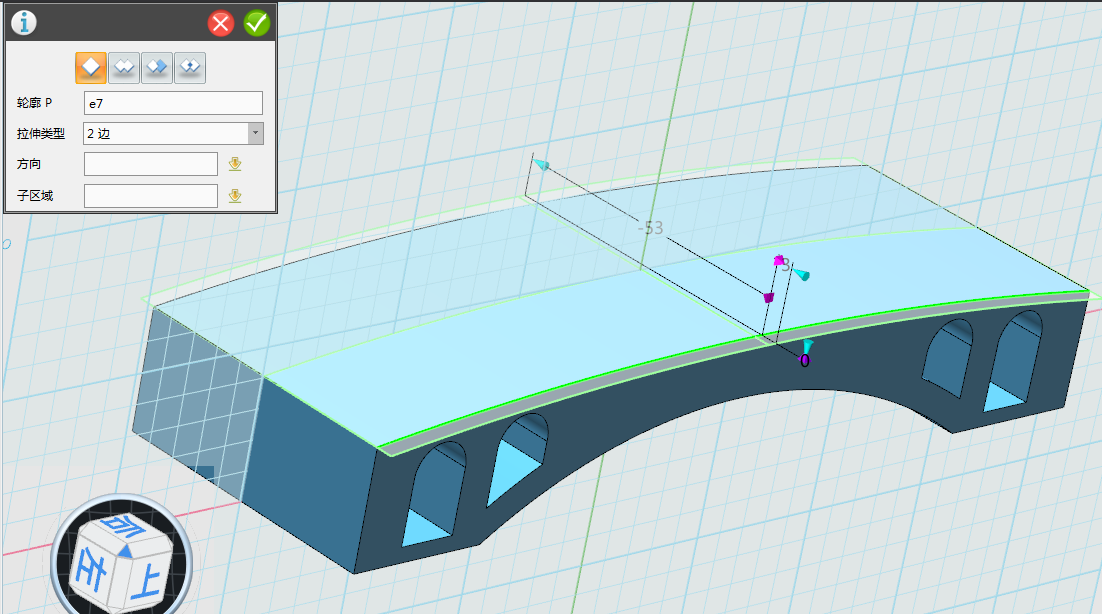

3. 選擇點擊“特征造型”中“拉伸”，選擇橋面上的圓弧邊線進行拉伸，拉伸類型選擇“2邊”長度分別輸入“3”和“-53”，勾選確認，如圖所示：

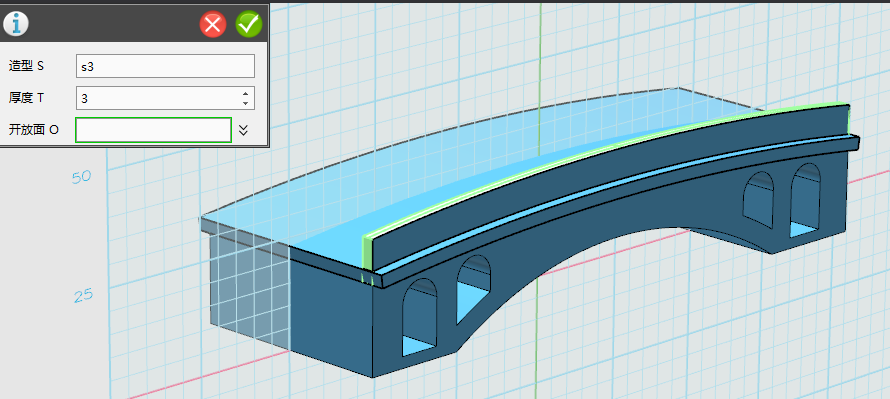

4.選擇點擊“特殊功能”，中的“抽殼”，選擇步驟3中的拉伸面，厚度輸入“3”，勾選確認，如圖所示：

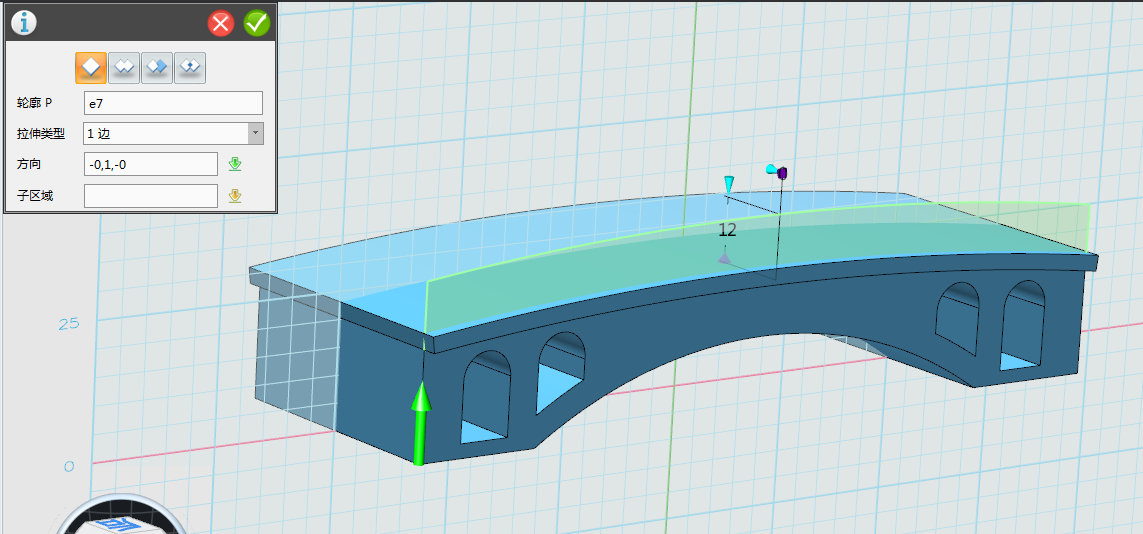

5.選擇點擊“特征造型”中“拉伸”，選擇橋面上的圓弧邊線進行拉伸，拉伸類型選擇“1邊”長度輸入“12”，方向選擇橋身邊線，圖上箭頭所示，勾選確認，如圖所示：





6. 選擇點擊“特殊功能”，中的“抽殼”，選擇步驟5中的拉伸面，厚度輸入“3”，勾選確認，如圖所示：





7.選擇點擊“基本實體”中的“圓柱”，中心位置的選擇，單擊鼠標右鍵，在彈出的菜單中選擇“中間”，再選擇護欄上的邊線，如圖所示圈內的線，然后選擇“對齊平面”，選擇一水平面，如圖“箭頭”

所示，并輸入圓柱的半徑“3”和高度“1”，勾選確認。

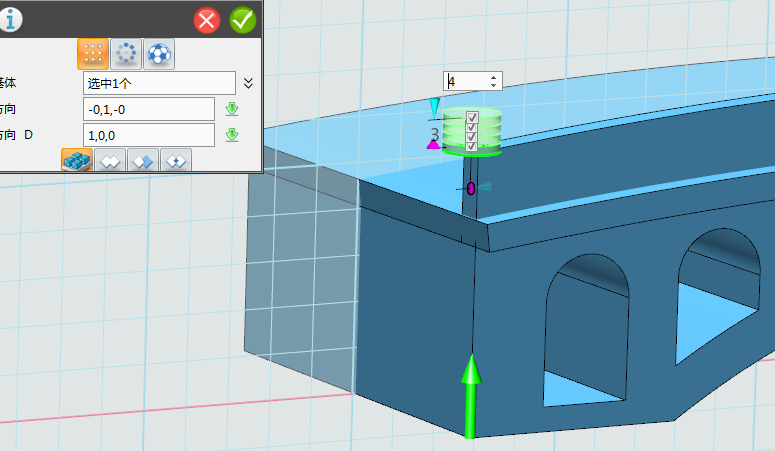

8.選擇點擊“基本編輯”中的“陣列”，將步驟7中的圓柱陣列，數量“4”，距離“3”，方向如箭頭所示，勾選確認。

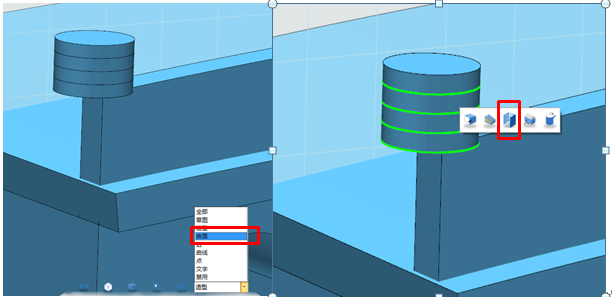

9.在過濾器中選擇“曲面”，然后安裝“ctrl”鍵，選擇第二個和第四個圓柱的側面，選擇“偏移”，輸入“-0.3”

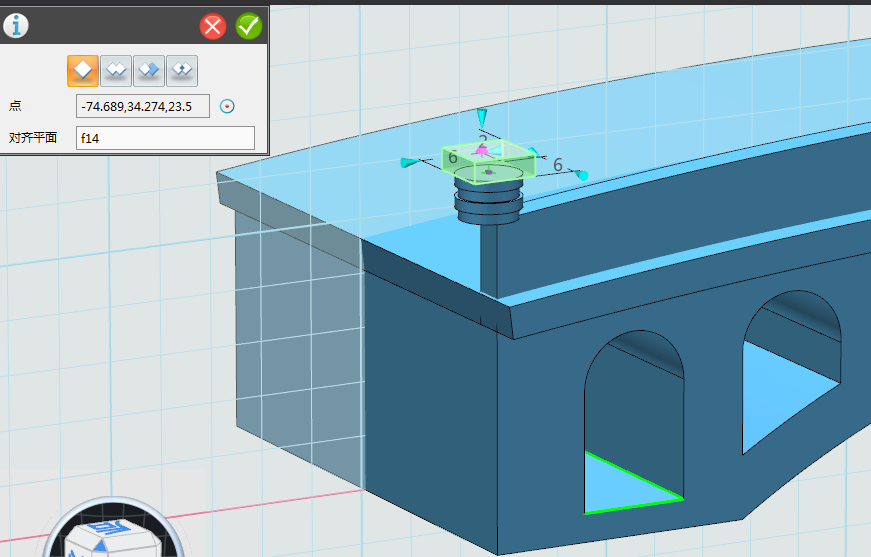

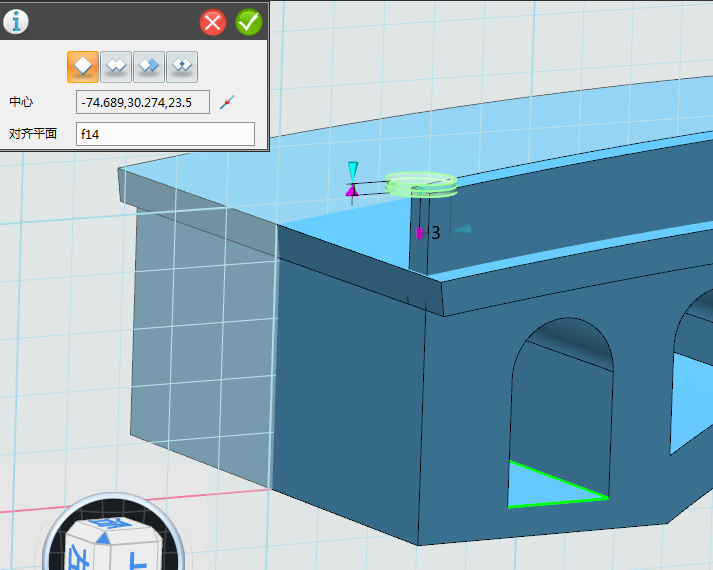

10.選擇點擊“基本實體”中的“六面體”，中心點的選擇，單擊鼠標右鍵，在彈出的菜單中選擇“曲率中心”，在點擊第一個圓柱的邊線，自動捕捉到圓心點(參考步驟7)，“對齊平面”如圖拱橋下平面，同步驟7，長寬“6”，高“2”，勾選確認。

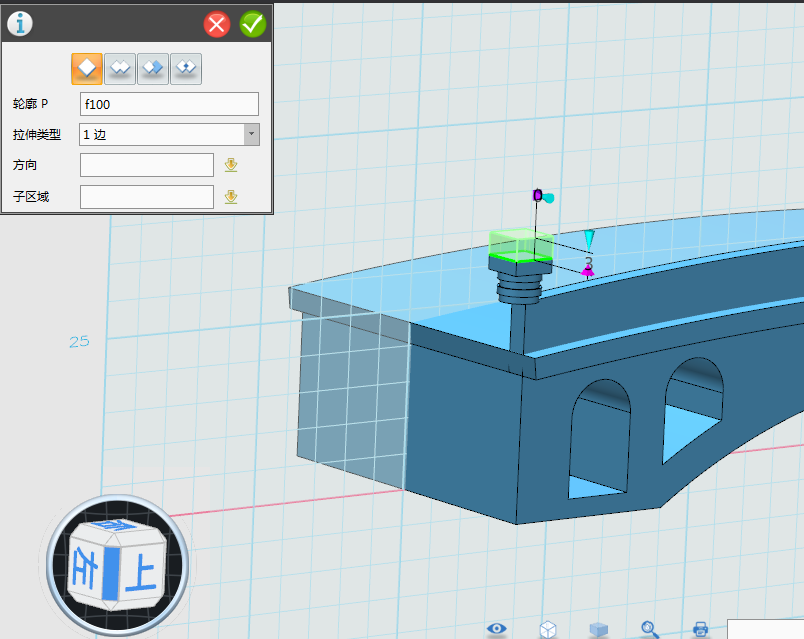

11.單擊選擇“特征造型”中“拉伸”，選擇步驟10中的六面體上表面進行拉伸，拉伸類型選擇“1邊”長度輸入“3”，勾選確認，如圖所示：

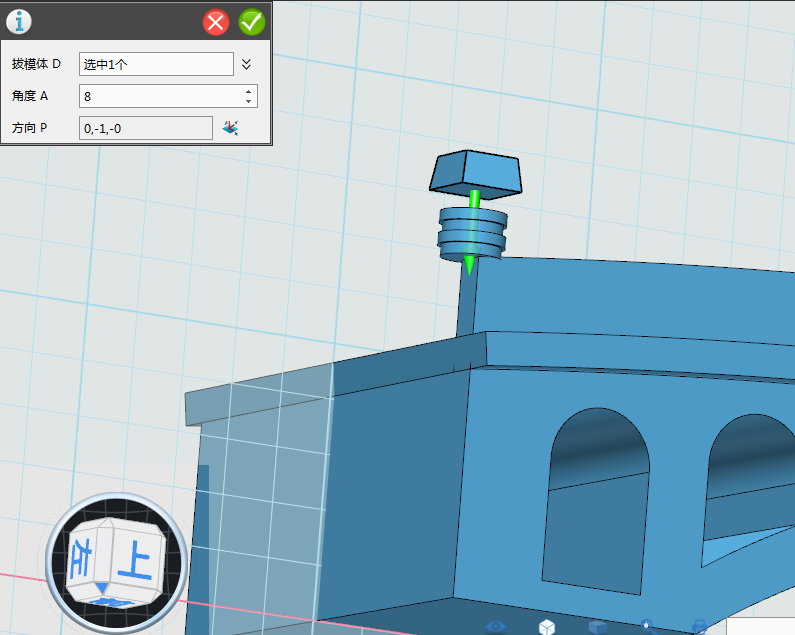

12.在過濾器中選擇“造型”然后將步驟10中的六面體隱藏，選擇“特征造型”中“拔模”，對步驟11中的拉伸體進行拔模，拔模體選擇 下表面，角度輸入“8”，勾選確認。

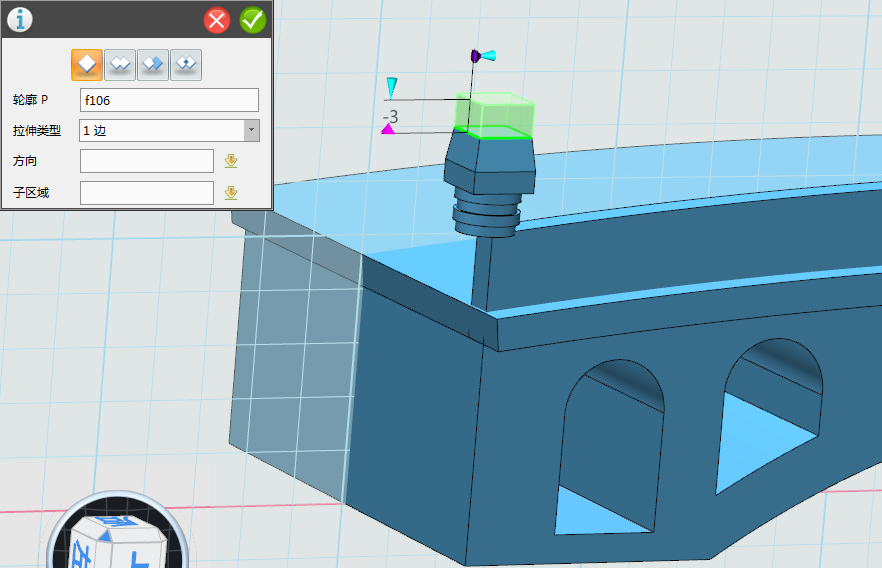

13. 單擊選擇“特征造型”中“拉伸”，選擇步驟12中的六面體上表面進行拉伸，拉伸類型選擇“1邊”長度輸入“-3”，勾選確認，如圖所示：

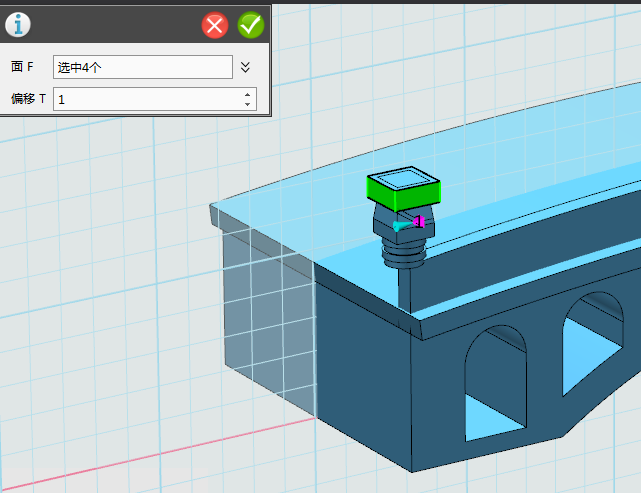

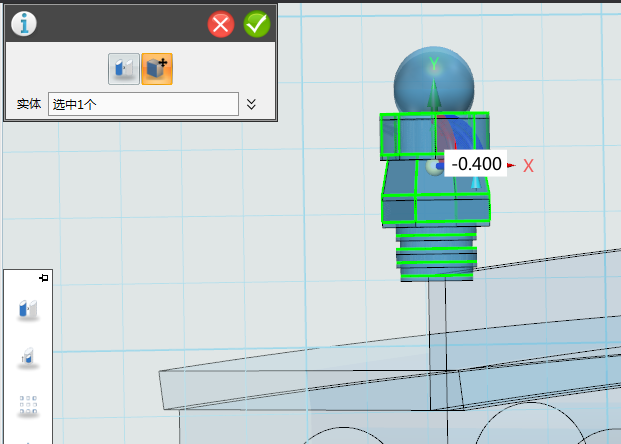

14.選擇步驟13中的六面體側面進行偏移，（參考步驟9）輸入值“1”，勾選確認。

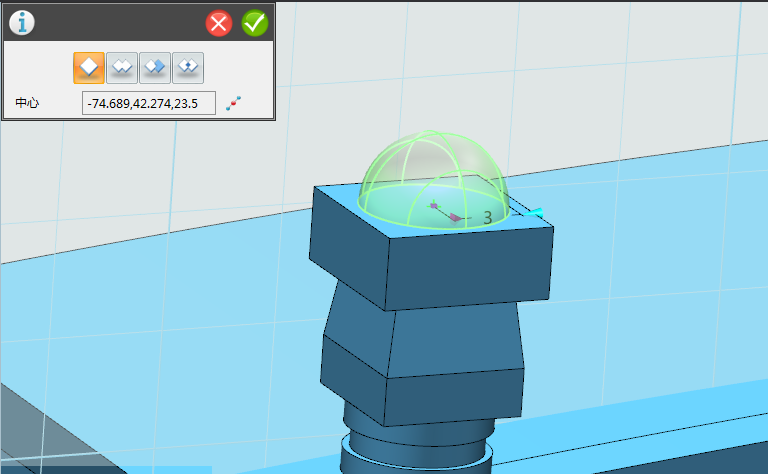

15. 選擇點擊“基本實體”中的“球體”，在步驟14中的六面體上建立一個球，半徑“3”，位置可拖動鼠標移動，勾選確認。

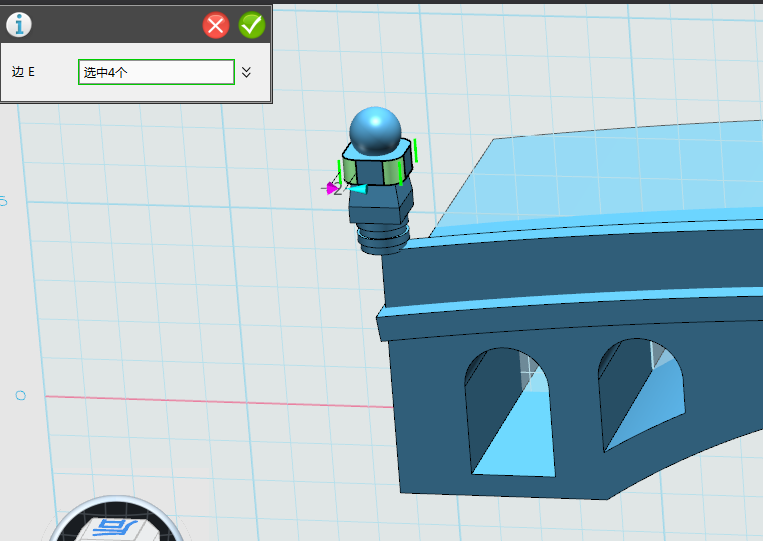

16. 選擇點擊“特征造型”中的“圓角”，對步驟14的六面體，圓角，半徑“2”，勾選確認。

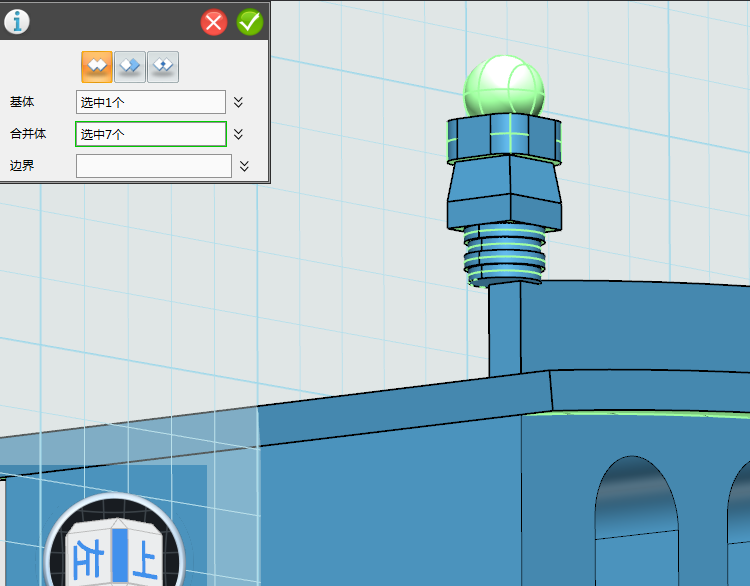

17. 選擇點擊“組合編輯”，將上面所以的圓柱，六面體，圓體，合并成一個體，基體選擇圓球，合并體選擇其余的六面體，圓柱體，勾選確認。

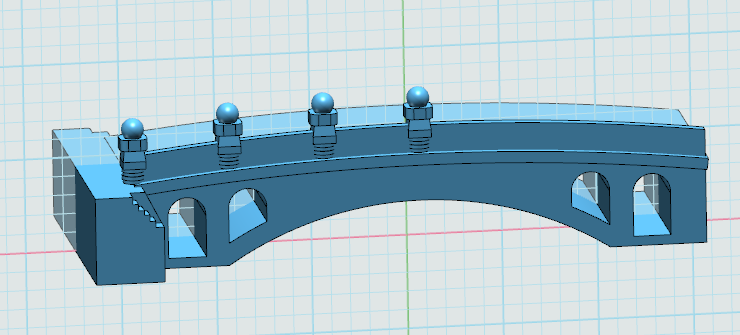

18. 選擇點擊“基本編輯”中的“移動”，拖動箭頭將合并體，向下拉至合適的位置，確認。

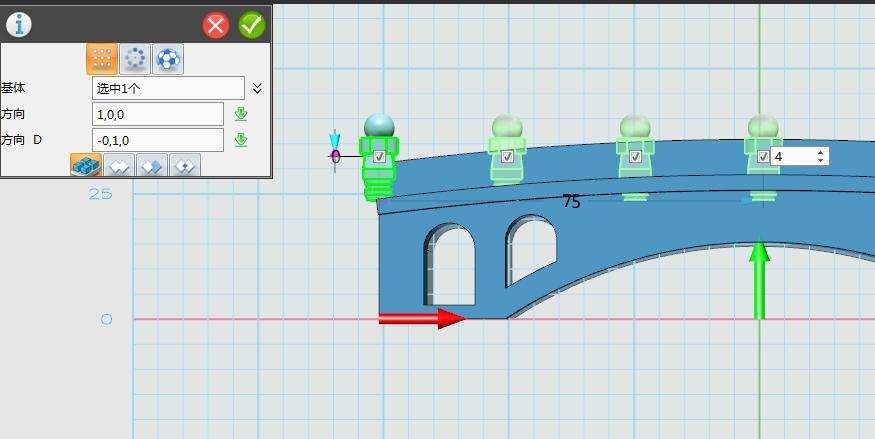

19.選擇點擊“基本編輯”中的“陣列”，將步驟18中的合并體陣列，數量“4”，距離“75”，方向如箭頭所示，勾選確認。

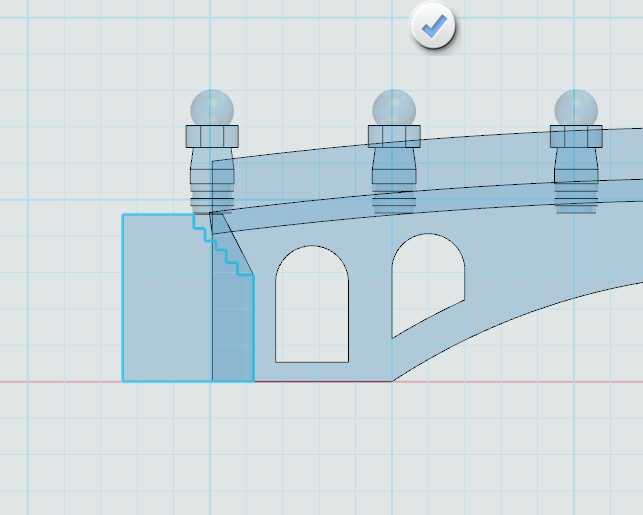

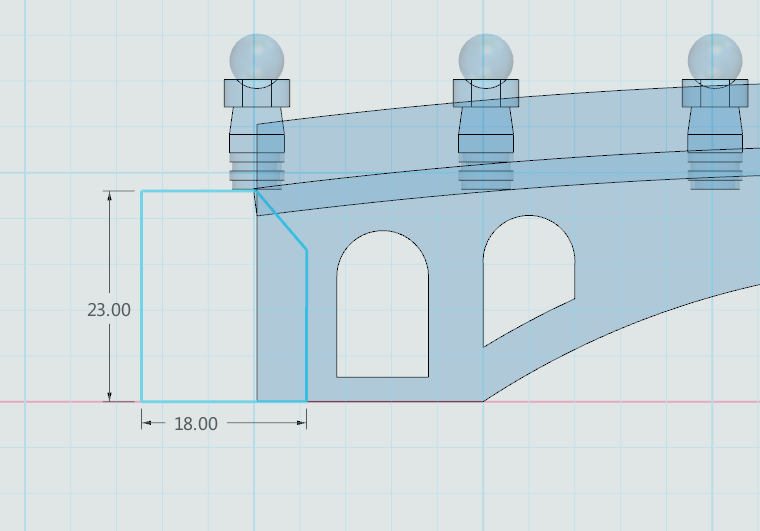

20. 選擇點擊“草圖繪制”，進入草圖，繪制如下草圖，完成后，點擊上面的“”退出草圖。

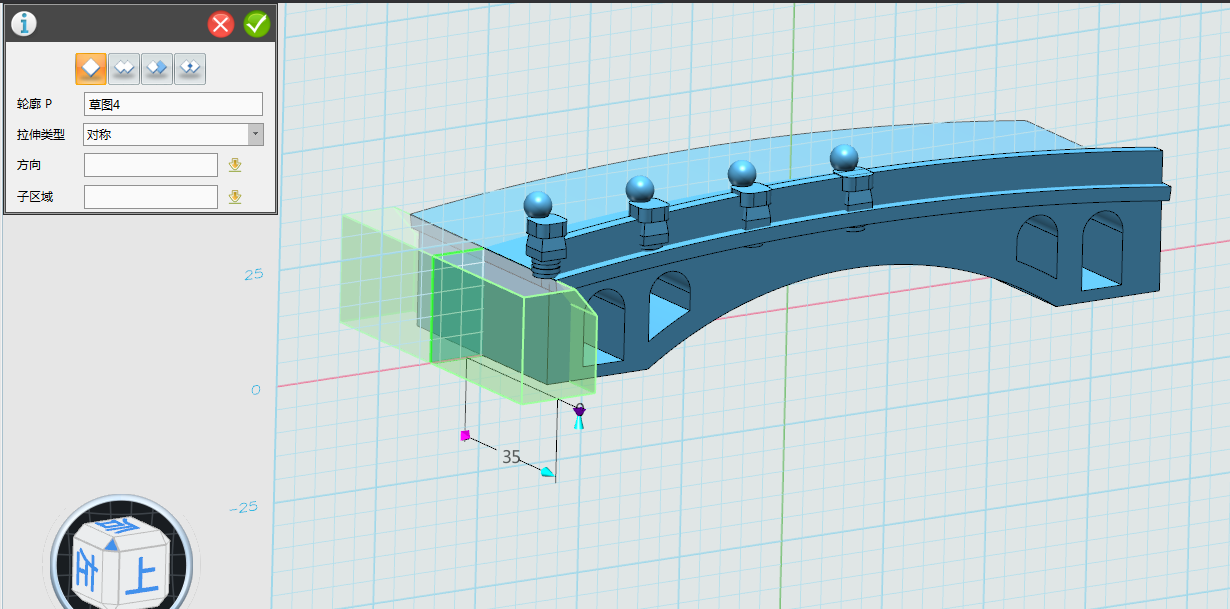

21. 選擇點擊“特征造型”中“拉伸”，將步驟20中的草圖進行拉伸，拉伸類型選擇“對稱”，厚度輸入“35”，勾選確認，如圖所示：





22. 選擇點擊“草圖繪制”，進入草圖，繪制如下草圖，比例協調即可，完成后，點擊上面的“”退出草圖。





23.選擇點擊“特征造型”中“拉伸”，將步驟20中的草圖進行拉伸，拉伸類型選擇“對稱”，厚度輸入“40”，勾選確認，如圖所示：

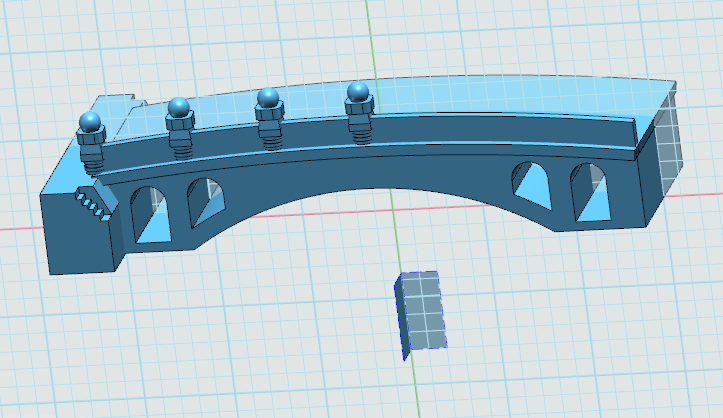

24.合并步驟22和23的拉伸體，并將步驟19的陣列體，移動至合適位置，參照步驟17和1,8，如圖所示：





25.做圖示兩個拉伸面，如圖所示

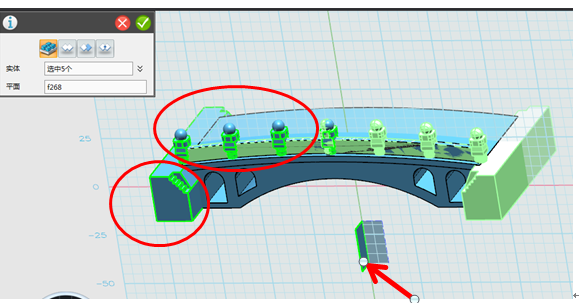

26. 選擇點擊“基本編輯”中的“鏡像”，選擇上述兩個合并體，圈內所示平面選擇圖箭頭所示，勾選確認。

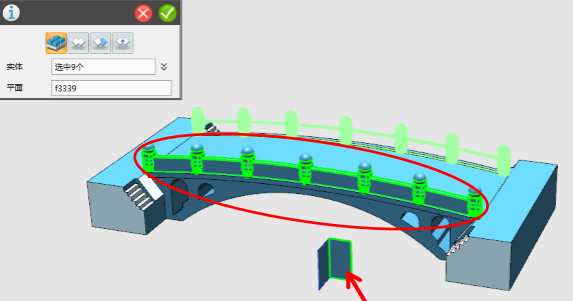

27.同理，將護欄上的所有合并體鏡像到橋的另一側。選擇合并體，圈內所示平面選擇圖箭頭所示，勾選確認。

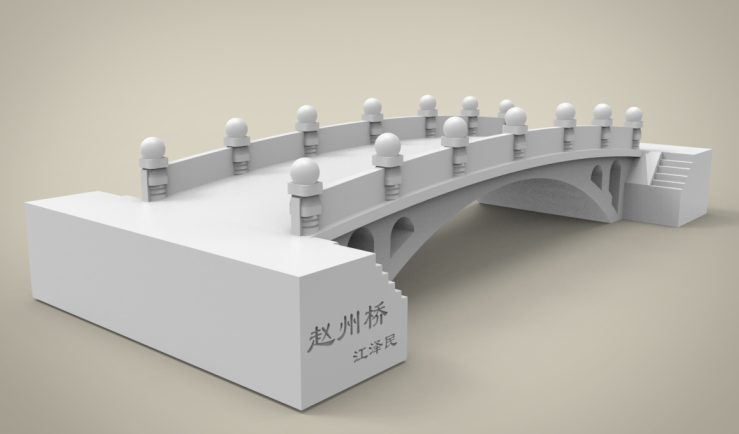

28.最后，對圖形進行渲染，點擊選擇“材質渲染”，選擇自己喜歡的顏色吧。渲染后的結果：





【趙州橋模型下載】http://www.i3done.com/model/56399.html#ad-image-0。

【趣味活動】完成的作品可參加“夢想實驗室讓創意成真：免費3D打印活動”http://www.i3done.com/contest/show/20.html 。



3DOne免費下載及更多課程詳情：www.i3done.com
