剖視圖功能無論是在三維建模階段還是在二維工程圖階段都有非常重要的作用。如果產品的內部結構比較復雜，那么在進行零部件組裝或者因?yàn)槟撤N工作需要，要清楚地表達零件內部結構時，就需要借助剖視圖。常見的三維CAD設計軟件，大部分都具有剖面圖創建的功能，但在實際應用層面卻是有所區別的，例如并沒有對生成的剖面形態進行定義，或者對所生成的剖面形態的后續處理中沒有相關定義等等。

作為國產專業的三維CAD設計軟件，中望3D在剖視圖的相關功能更加細致、全面，不但設置靈活，而且還支持設計師根據工作需要，對定義剖視圖創建后的相關信息。下面，我們一起來看看中望3D在創建三維剖面視圖方面的功能情況。

中望3D中將剖視圖的類型根據截面的顯示方式分成四種類型：

類型一：通過平面顯示截面

通過定義一個對齊平面和一個偏移量來顯示截面(可調節單個截面)，如圖1所示。

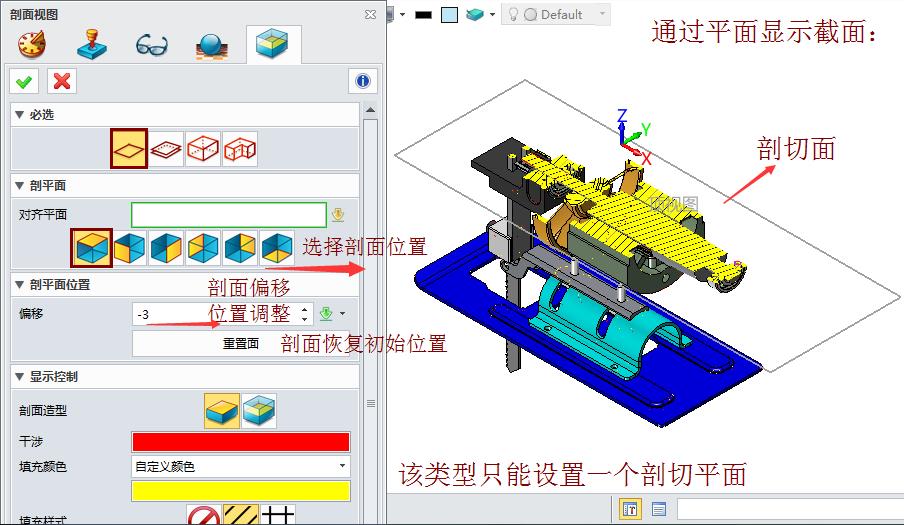

圖1 通過平面顯示截面

類型二：通過切割面顯示截面

通過定義一個對齊平面和一個偏移量及厚度來顯示截面（可調節兩個截面），如圖2、圖3所示。

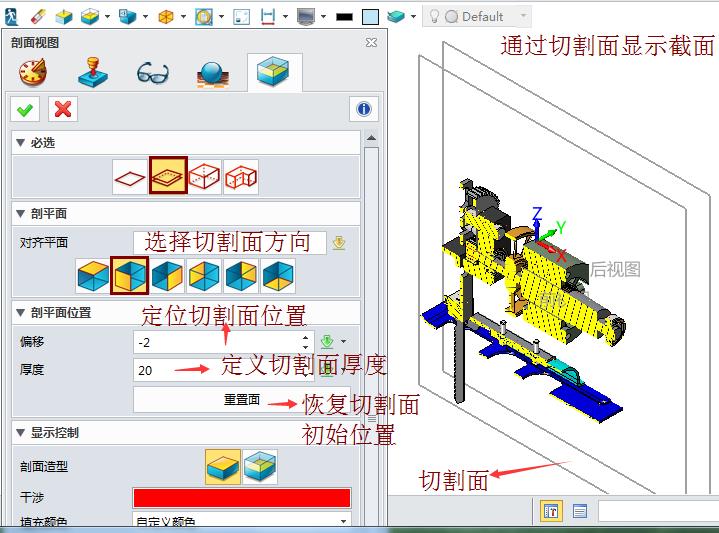

圖2 通過切割面顯示截面

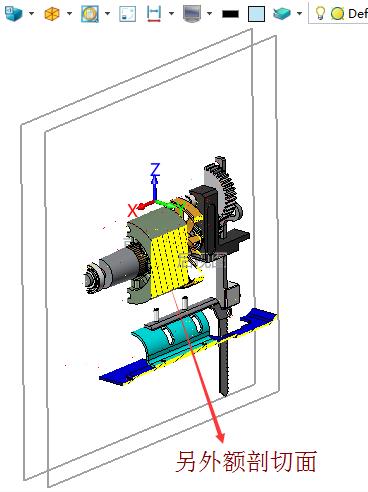

圖3 通過切割面顯示截面

類型三：通過線框平面顯示截面

通過定義一個對齊平面和其頂面、前面、右面、左面、后面、底面6個面中任意一個面的偏移量來顯示截面（可調節6個截面），如圖4、圖5所示。在該模式下，我們可以根據視圖和設計的需要同時調用6個平面對實體進行剖切。

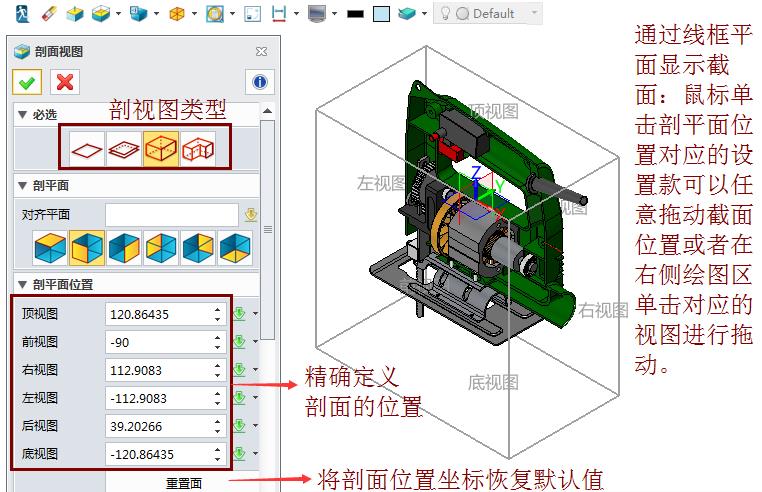

圖4 通過線框平面顯示截面1

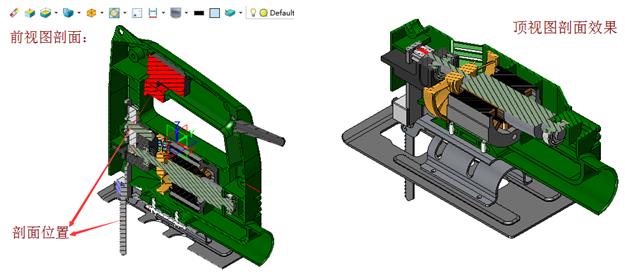

圖5 通過線框平面顯示截面2

類型四：通過輪廓顯示截面

通過草繪剖面輪廓來顯示截面（截面自定義），如圖6、圖7所示。

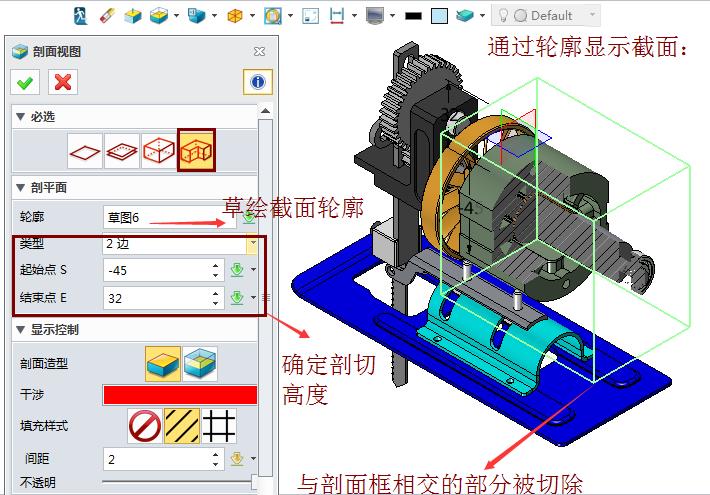

圖6 通過輪廓顯示截面1

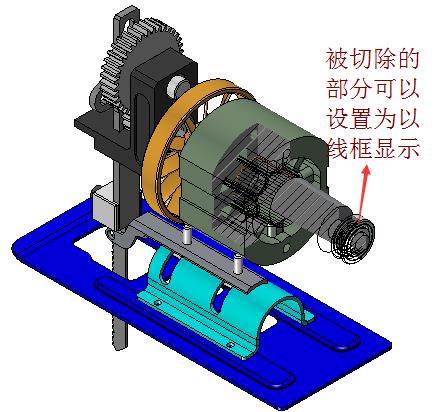

圖7 通過輪廓顯示截面2

在這種模式下，我們需要注意，剖面輪廓必須為封閉無交叉的草繪，可以選擇已有草繪，也可臨時加入草繪；另外，類型下拉菜單有三個選項：1邊/2邊/對稱為草繪輪廓的三種不同拉伸方式，該值確定了剖面輪廓的高度值，可設置不同的起始點。

在中望3D中剖視圖的顯示方式及剖面形態也支持根據個人需要進行自定義，如圖8所示。

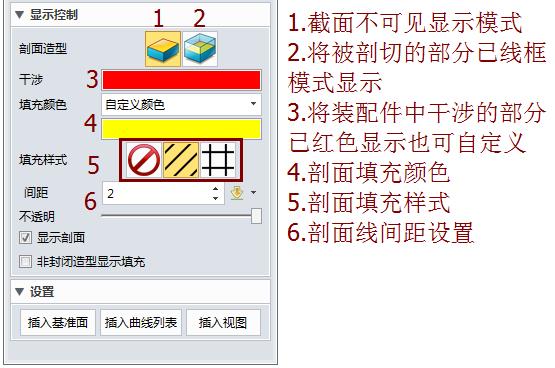

圖8 剖視圖后處理設置界面

通過中望3D創建剖視圖，不但在操作方面設計師們能獲得更加靈活的體驗，而且，由于其支持剖視圖的后處理，設計師可以根據需要來自定義所創建的剖視圖的相關信息，讓所要表達的信息內容更豐富。
