同學們小時候應該都制作過可以迎風起舞的風車。這些造型各異的風車構成了同學們童年回憶的很大份量。比較常見的風車通常都是可以拿在手里的大風車。


思迪姆創客教育中心的老師，在這份童年記憶的基礎上，靈活運用3DOne軟件，充分發揮3DOne強大而易用的草圖繪制和3D模型編輯功能。使用很少的步驟和命令，設計并實際制作了一款精致小巧，充滿趣味的科學玩具——風車指環。

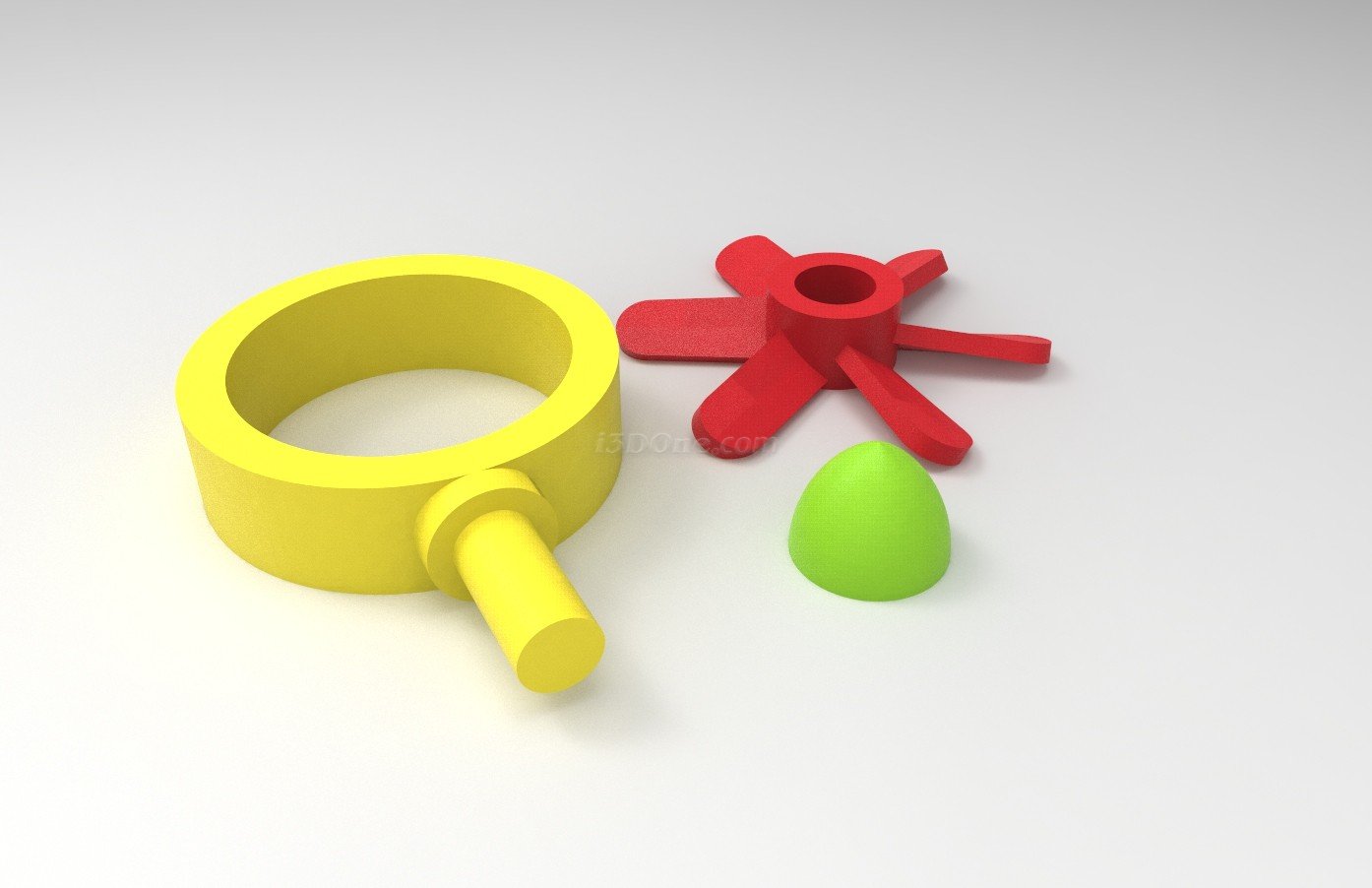

這個風車指環只有3個部件：指環主體、風車葉片和葉片頭錐。指環主體的制作需要學生測量自己的手指直徑，并預留一定的富余量。這樣才能根據實際測得的尺寸進行設計。這一環節充分體現了3D設計和3D打印便于個性化制作這一特點，也讓學生鞏固了數學課上關于尺寸測量的相關知識。

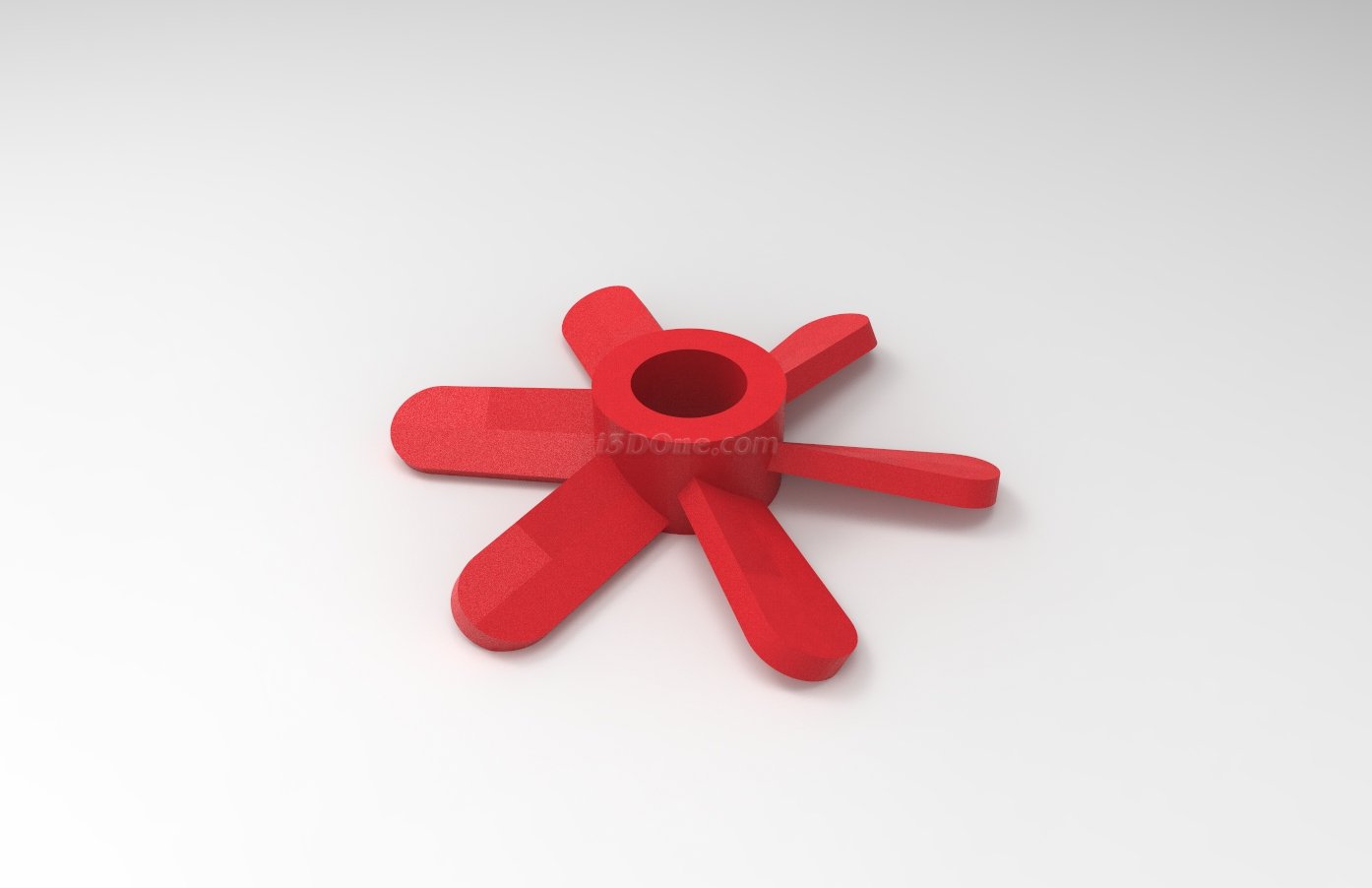

葉片的制作是最重要的環節，首先葉片的安裝角度需要符合空氣動力學的特點。這樣，當氣流從風車的軸向吹過葉片時，葉片才能產生水平的推力旋轉起來。葉片的形狀也要做出特殊的設計來提高效率。其次風車葉片的安裝孔在設計的時候需要考慮與軸的間隙問題，來保證風車能夠順暢的旋轉。




小小的頭錐既起到固定葉片的作用，也起到裝飾的作用。同時也讓學生很深刻地理解輪廓旋轉形成幾何體的原理。




通過制作這款風車指環，既能夠較全面地學習3DOne的命令和操作方法，又能夠?qū)W習到很多科學知識。結合3D打印技術，還能讓學生得到一款新奇有趣的小玩具。風車指環的制作課程，在思迪姆的網絡直播課中首次亮相，也曾分享到多場公開課之中。每一次都成為在場學生最為喜愛和搶手的爆款作品。現在我們在3DOne官方網站的創客課程板塊中發布了風車指環的制作視頻課程（http://www.i3done.com/shows/26_60.html），各位感興趣的讀者可以自行到3DOne網站上下載瀏覽（編者注：該課件教程需付費）。

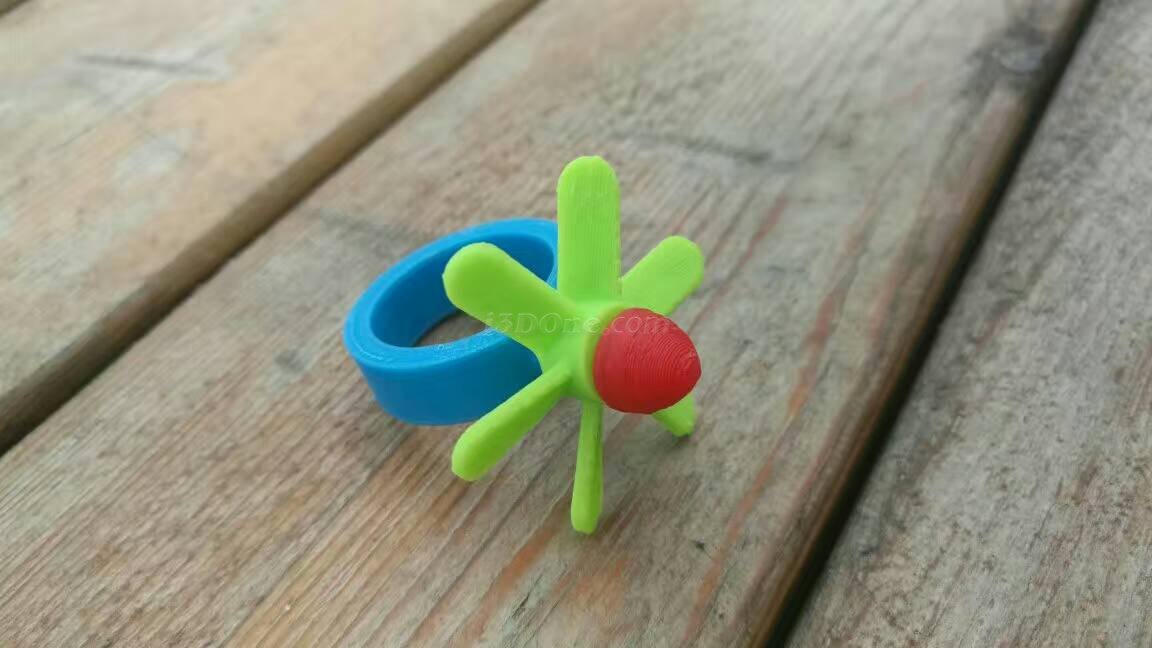

以下是風車指環的成品和制作課程的現場：
