本文由佛山市榮山中學的趙粵平老師供稿

學習目標：

1.學會設計較為復雜的三維實體，增強三維立體感

2.學會使用“掃掠”命令

3.學會使用“鏡像”命令

4.熟練掌握實體各面的“DE移動”

5.熟練掌握草圖繪制

6.熟練掌握布爾運算

7.熟練掌握“陣列”命令

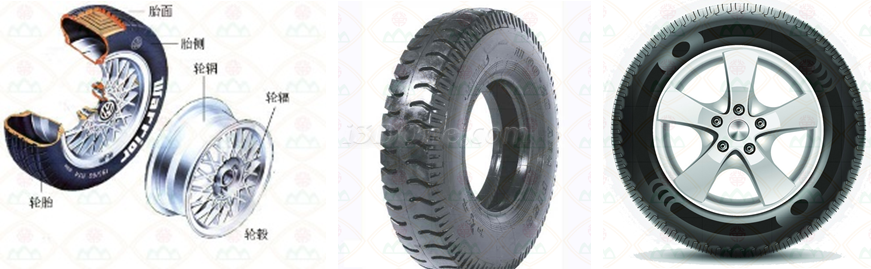

汽車，是我們?nèi)粘Ｉ钪械囊环N常見交通工具，與我們的生活密切相關。在這節課中，我們學習繪制一個汽車車輪。作為汽車的重要組成部分之一的車輪，是由輪胎和輪轂兩部分組成的，而輪轂又由輪輞和輪輻兩部分組成（如圖1-6-1）。輪胎最早時是由木頭或鐵制造的，后來發展為實心硬橡膠車輪，19世紀中期充氣輪胎誕生，20世紀30年代米其林制造了第一個無內胎輪胎，40年代發明了舉世聞名的子午線輪胎。輪胎的發展是經歷了一個漫長的歷程，不知有多少代人為之付出了艱辛的勞動并發揮了高超的智慧。

圖 1-6-1



1.輪胎主體

在“基本實體”中選擇“圓柱體”，把“點”定在（0, 0, -5），半徑40，高度10，如圖1-6-2。思考一下，為什么不是定位在（0, 0, 0）呢？

圖1-6-2

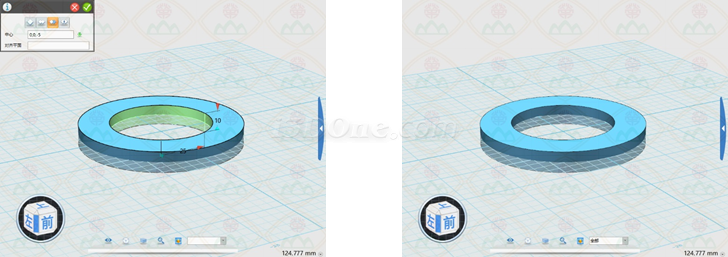

仍是選擇“圓柱體”，“點”定在（0, 0, -5），半徑25，高度10，“減運算”，得到一個圓環柱體，如圖1-6-3。

圖1-6-3

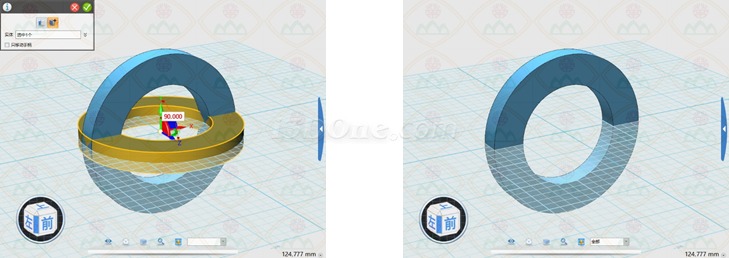

選中這個圓環柱體，“移動”－“動態移動”，繞X軸轉動90度，豎立起來，如圖1-6-4。

圖1-6-4



2.胎面花紋

胎面就是輪胎著地的地方，上面有許多花紋，這些花紋有三大作用：提升抓地力、降低噪音和增加排水性。

我們來繪制最基本的橫向花紋，對于胎面上的這些橫向花紋，采取“摳”的方式來完成。

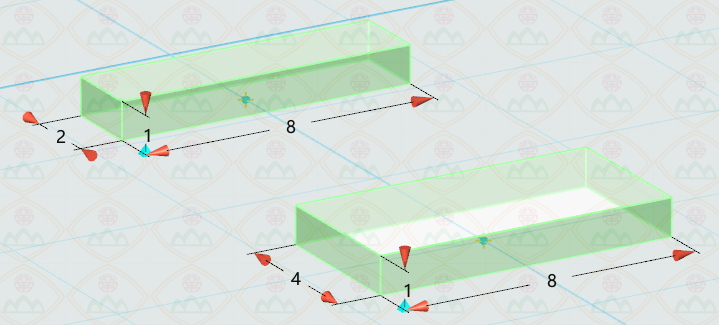

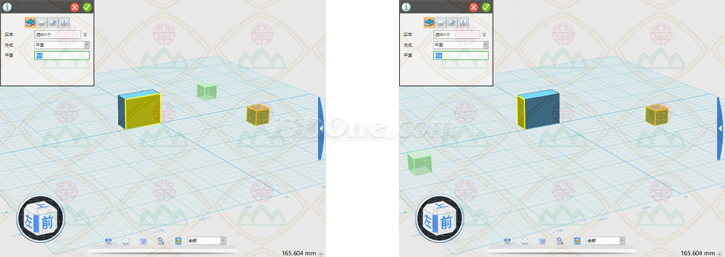

在“基本實體”中選擇“六面體”，在任意位置分別繪制出兩個尺寸分別為2×8×1、4×8×1的六面體，如圖1-6-5。

圖1-6-5

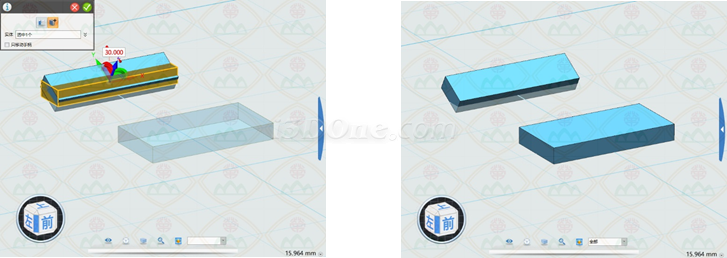

選中小的六面體，“移動”－“動態移動”，繞X軸轉動30度，如圖1-6-6。

圖1-6-6

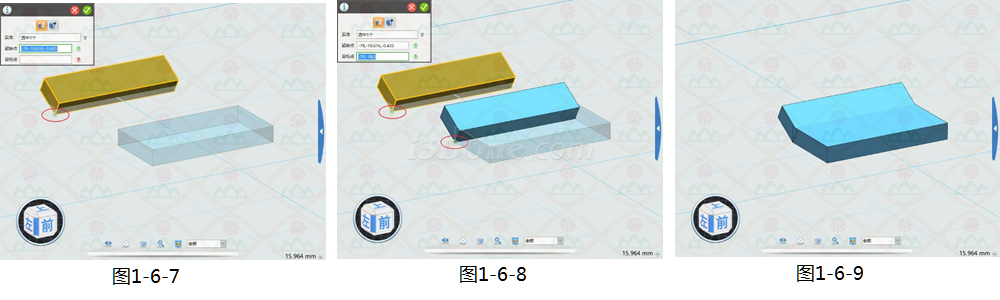

選中小的六面體，“移動”－“點到點移動”，“起始點”選擇右下角頂點（如圖1-6-7），“目標點”選擇大六面體的左下角頂點 （如圖1-6-8），確定后如圖1-6-9。

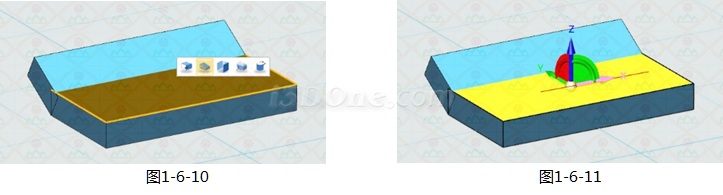

選中大六面體的上表面，在快捷菜單中選擇“DE移動”（如圖1-6-10），選中X軸（如圖1-6-11），在X軸方向上向左拖動－4（如圖1-6-12）（注意：這里是選中X軸），繞Y軸轉動5度（如圖1-6-13）。同樣地，在小六面體的上表面也是一樣操作，完成后如圖1-6-14。

圖1-6-14

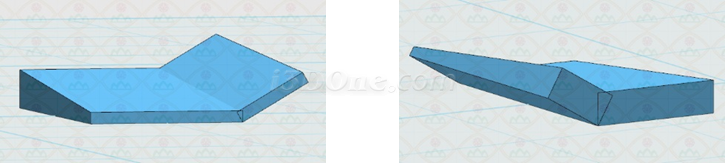

選擇“組合編輯”，把這兩個六面體合并為一個實體，如圖1-6-15。

圖1-6-15

_ueditor_page_break_tag_

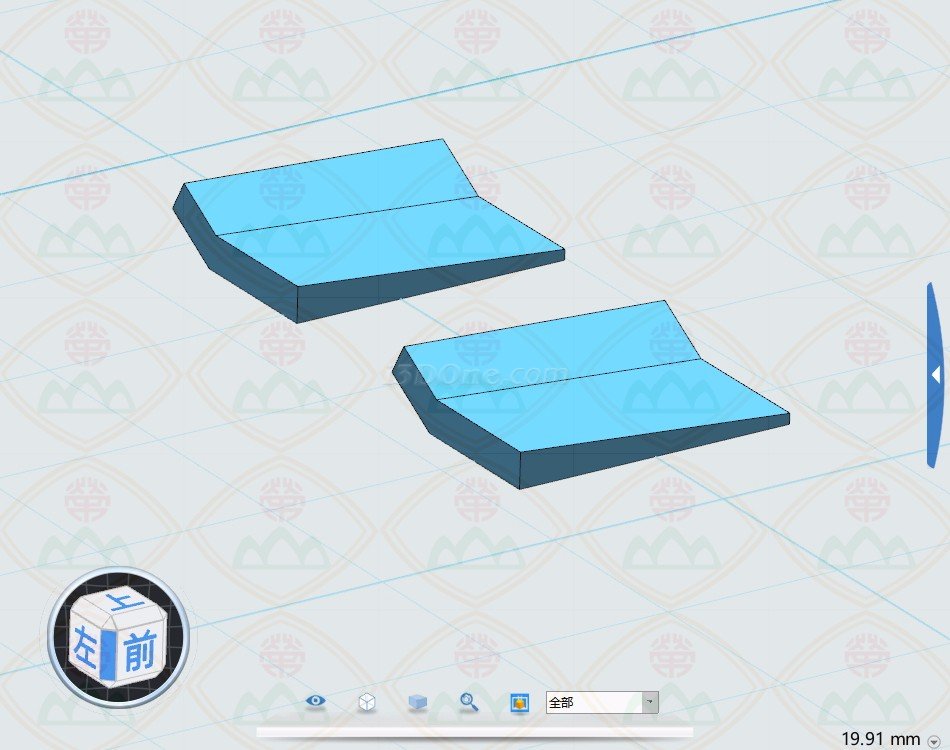

按住ctrl鍵拖動這個實體，可以復制出一個相同的實體，如圖1-6-16。

圖1-6-16

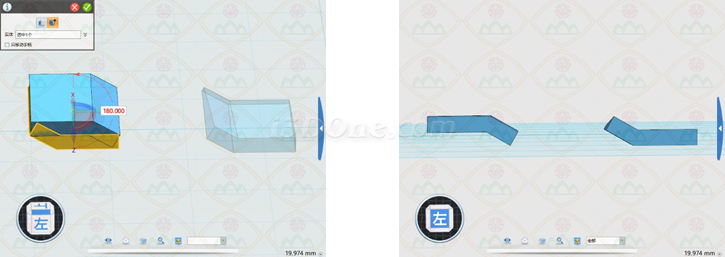

選中新得到的實體，“動態移動”，繞X軸轉動180度，如圖1-6-17。

圖1-6-17

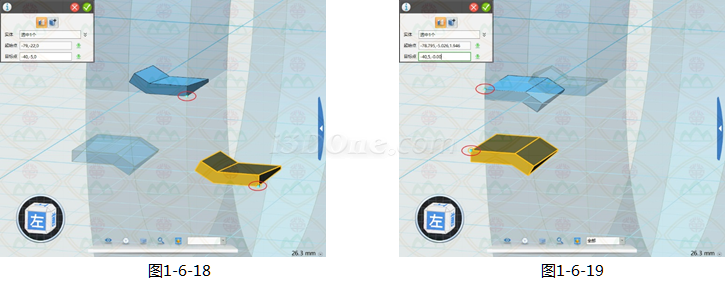

選中第一個建立的實體，“點到點移動”，“起始點”為右下角頂點，“目標點”為圓環柱體外圓與xy軸平面的交點（如圖1-6-18）。類似地，把第二個建立的實體也“點到點移動”到圓環柱體外圓與xy軸平面的交點，只是這個點是在圓環柱體的另一側（如圖1-6-19）。

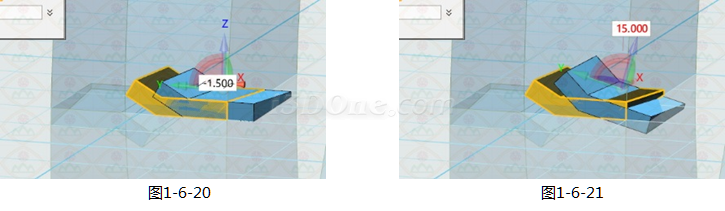

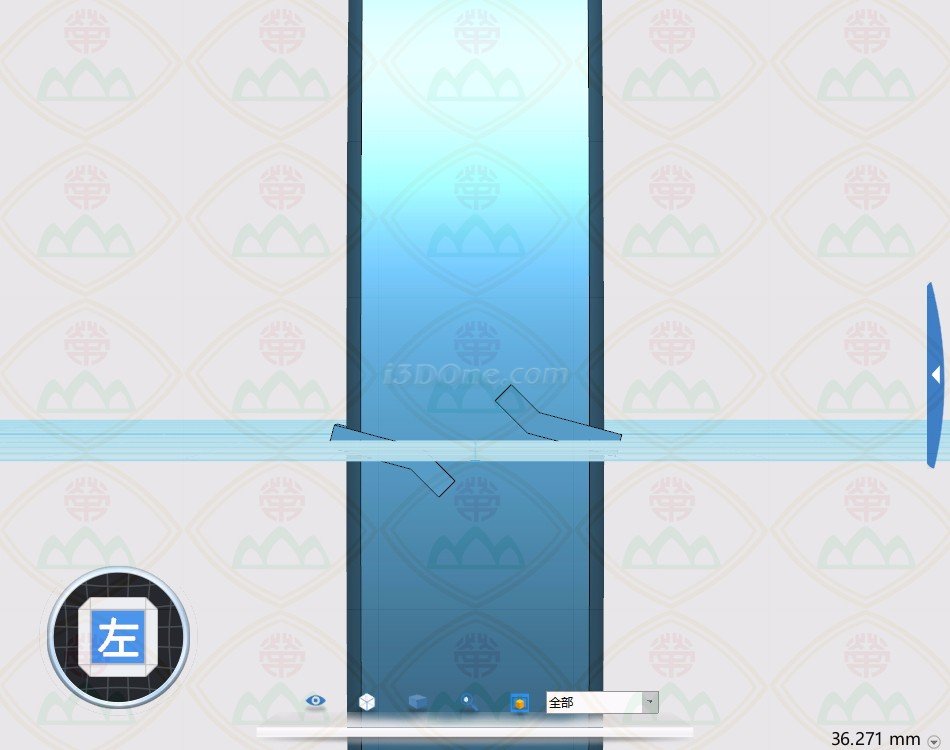

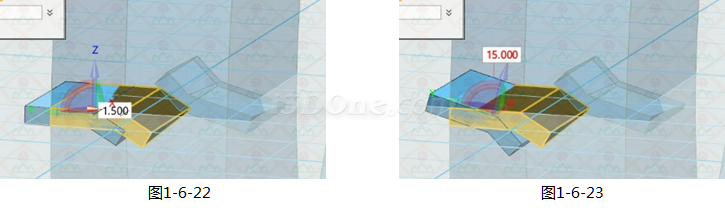

選中第一個建立的實體，“動態移動”，在Y軸方向上移動-1.5（如圖1-6-20），繞X軸轉動15度（如圖1-6-21）。類似地，第二個建立的實體，“動態移動”，在Y軸方向上移動1.5（如圖1-6-22），繞X軸轉動15度（如圖1-6-23）。

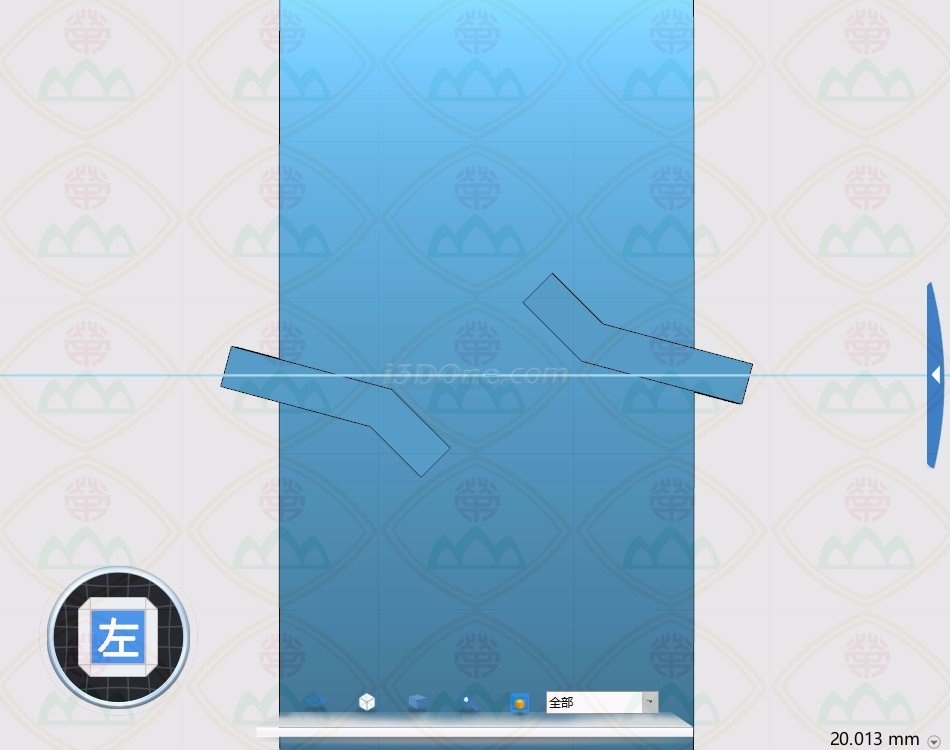

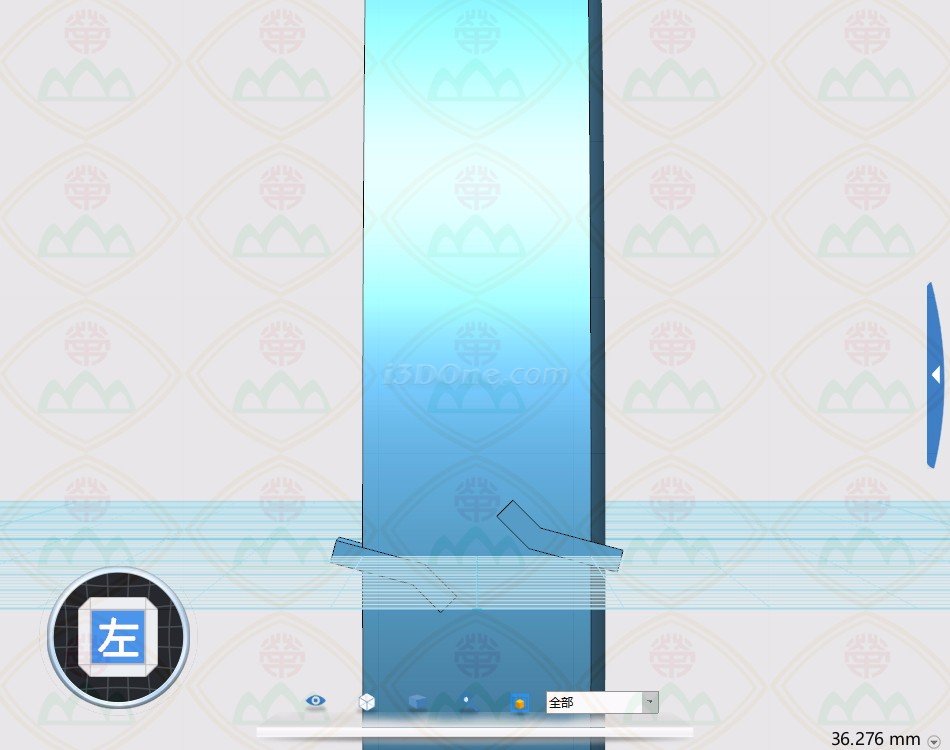

移動完成后，兩實體將會在圓環柱體外凸出一部分，如圖1-6-24。

圖1-6-24



3.繪制胎側

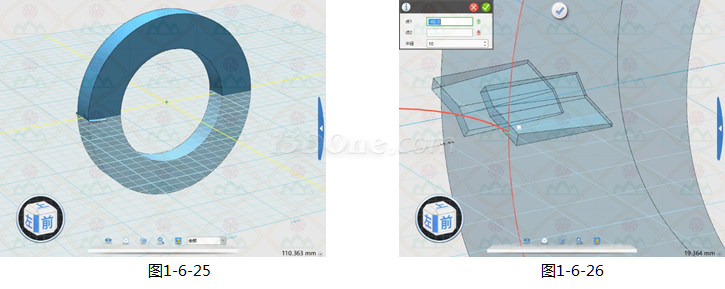

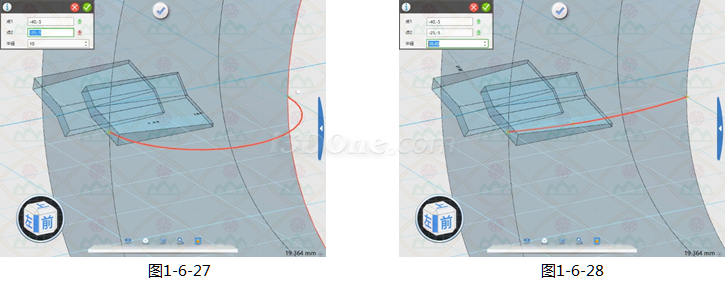

由于這些花紋除了是在胎面上，也位于胎側上。胎側帶有一定的弧度，選擇“草圖繪制”中的“圓弧”，在xy軸平面原點單擊一下確定草圖平面的中心點位置（如圖1-6-25），“點1”為圓環柱體外圓與xy軸平面的交點，坐標為（-40, -5）（如圖1-6-26），“點2”為圓環柱體同側內圓與xy軸平面的交點，坐標為（-25, -5）（如圖1-6-27），調整適當?shù)某叽鐬榘霃剑ㄈ鐖D1-6-28）。如何為之適當？不要超過前面所做六面體凸出的部分即可。

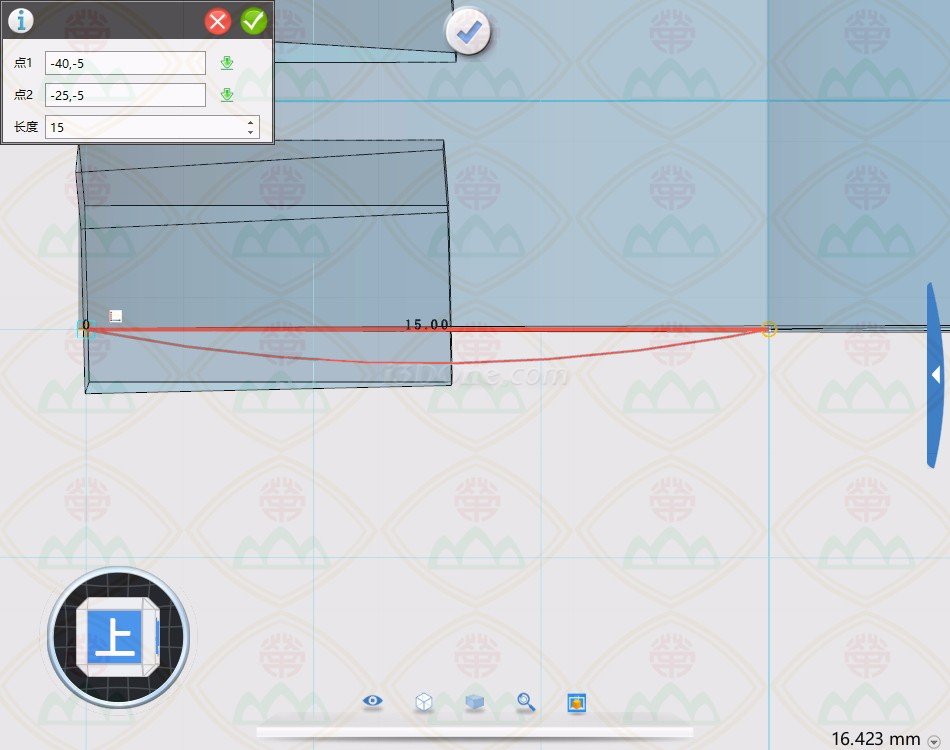

選擇“草圖繪制”中的“直線”，把剛才的“點1”和“點2”連接起來，如圖1-6-29。

圖1-6-29

_ueditor_page_break_tag_

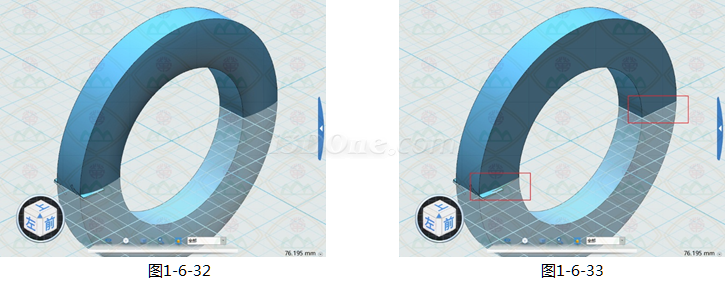

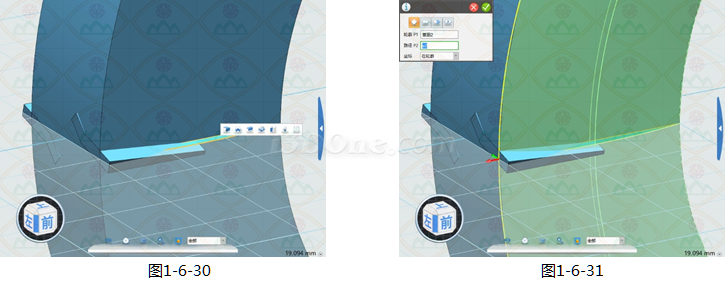

點擊“完成”按鈕，退出草圖編輯模式。選中剛剛繪制好的草圖，在快捷菜單中選擇“掃掠”（如圖1-6-30），“路徑 P2”選擇圓環柱體的外圓（如圖1-6-31），“確定”后即可得到弧形的胎側（如圖1-6-32），注意觀察紅框處的相交區域形狀，再與之前的圖形比較（如圖1-6-33）。



調整一下觀察的視角，再為這個圓環柱體的左邊也加上帶有圓弧的胎側（如圖1-6-34）?？梢允褂脛倓偂安輬D編輯”的方式，只是要注意左邊的胎側弧度要和右邊的相同，那就是只要“圓弧”的“半徑”相同即可。

圖1-6-34



現在，我們?cè)賹W(xué)習使用另外一種方法為圓環柱體的左邊加上跟右邊一樣的胎側。大家都照過鏡子吧，如圖1-6-35，在鏡子里看到的圖像是不是就跟鏡子前的是一模一樣的呢？在3DOne里就有一個類似照鏡子這樣的功能：鏡像。

圖1-6-35

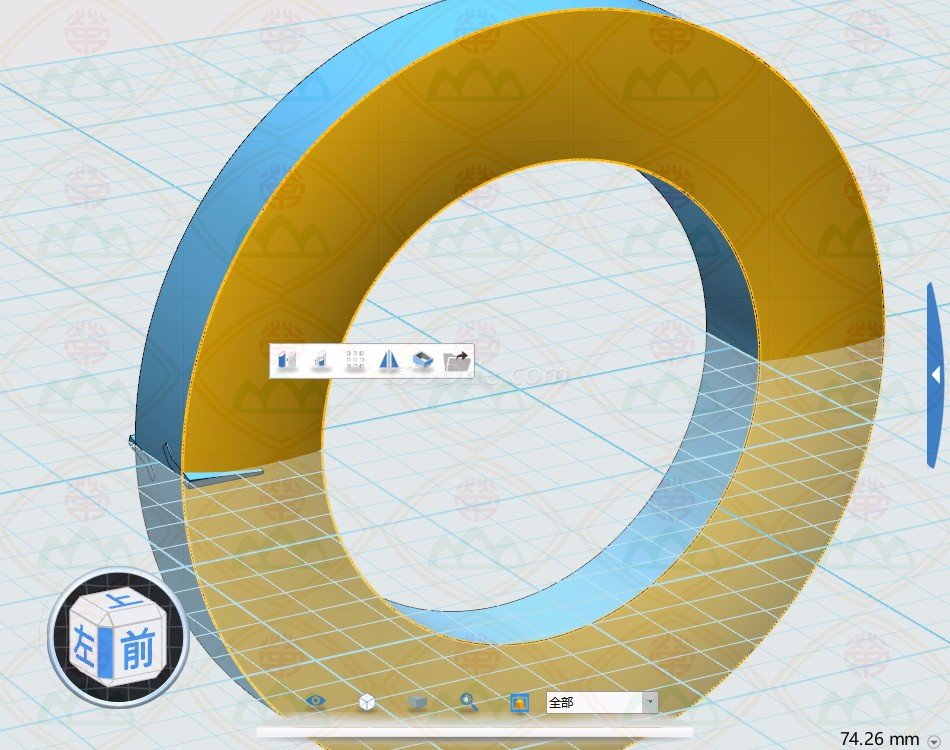

選中右邊的胎側，在快捷菜單中選擇“鏡像”，如圖1-6-36。

圖1-6-36

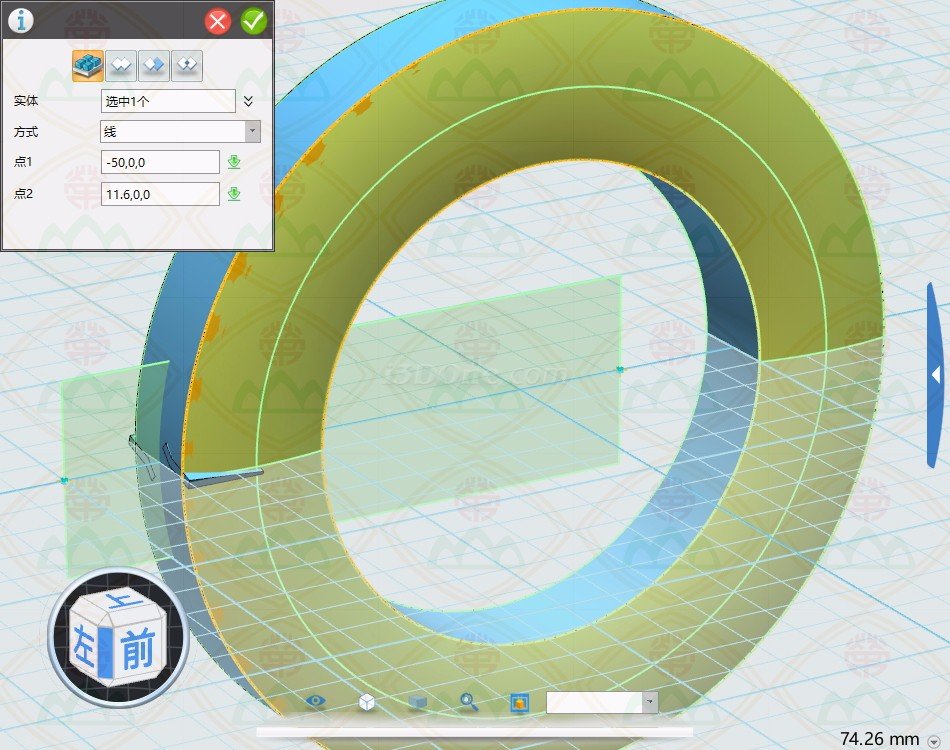

“方式”選擇“線”，“點1”選擇x軸上任意一點，“點2”也選擇x軸上任意一點，那就會建立一面垂直xy軸平面，且豎立在x軸上的“鏡子”，如圖1-6-37中的綠色區域。

圖1-6-37



“確定”后，圓環柱體左邊的胎側也就繪制完成，如圖1-6-38。

圖1-6-38

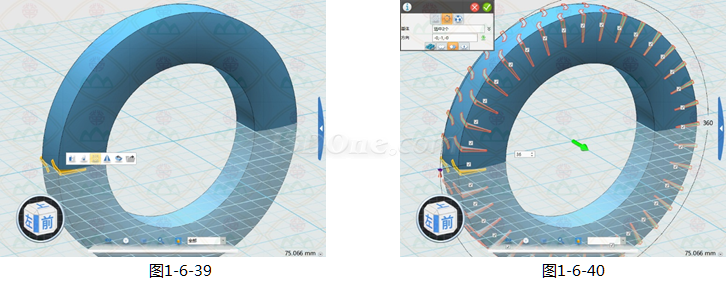

同時選中之前建立好的兩個實體，在快捷菜單中選擇“陣列”（如圖1-6-39）。陣列方式為“圓形”，“方向”為圓環柱體的中心，修改適當?shù)臄?shù)量，例如36個，“移除選中實體”（即減運算），如圖1-6-40?！按_定”，如圖1-6-41。

圖1-6-41

_ueditor_page_break_tag_

4.修飾胎面

到目前，輪胎的大致形狀已經出來了。只是，現在的胎面還是水平的，平時我們見到的輪胎胎面也一般帶會一些弧度，因此還需要再修飾一下。

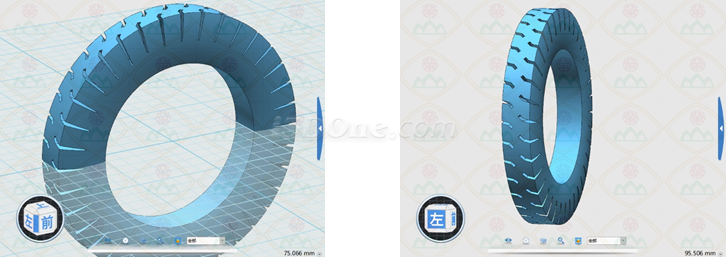

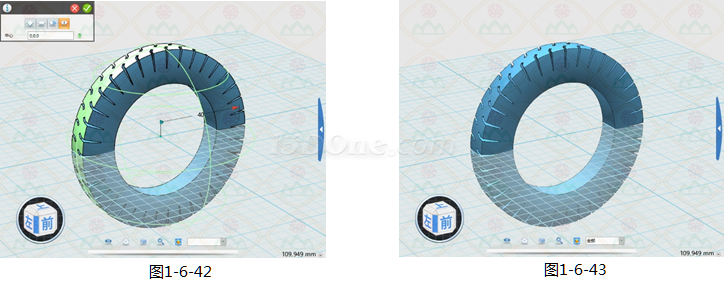

選擇“基本實體”中的“球體”，“中心”為（0, 0, 0），半徑為“40”，“交運算”，如圖1-6-42?！按_定”，如圖1-6-43。



5.繪制輪轂

輪轂是由輪輞和輪輻兩部分組成，輪輞一般都貼著輪胎，因此只要繪制輪輻也就可以了。

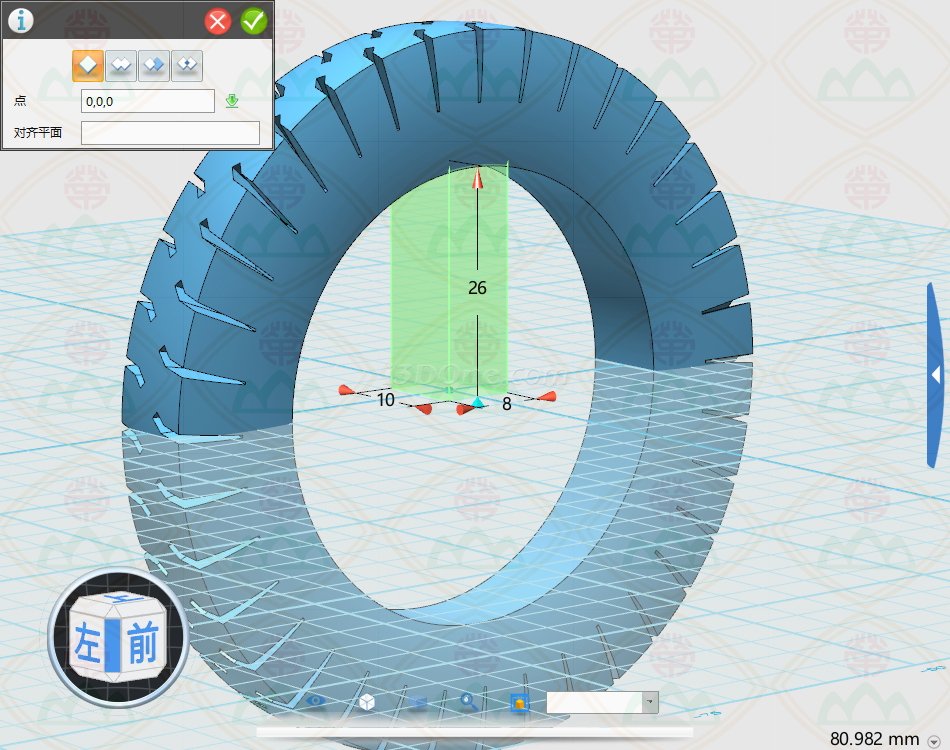

在（0, 0, 0）的“中心”，繪制一個10×8×26的六面體，如圖1-6-44。

圖1-6-44

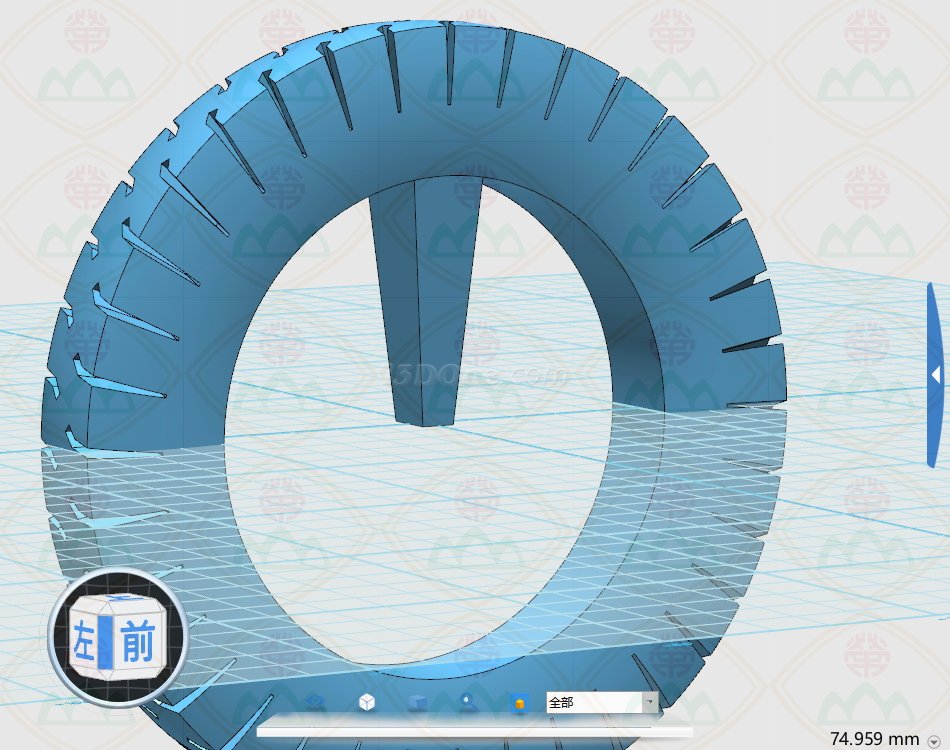

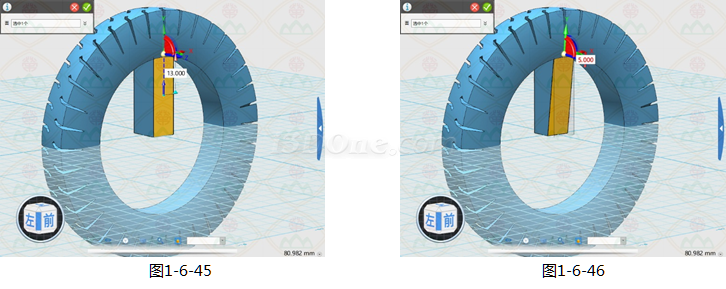

選中六面體的前表面，“DE移動”，在Y軸方向上向上移動13（如圖1-6-45），繞X軸轉動5度（如圖1-6-46）。



在六面體的左、后、右等三個表面上也做類似的“DE移動”，得到如圖1-6-47。

圖1-6-47

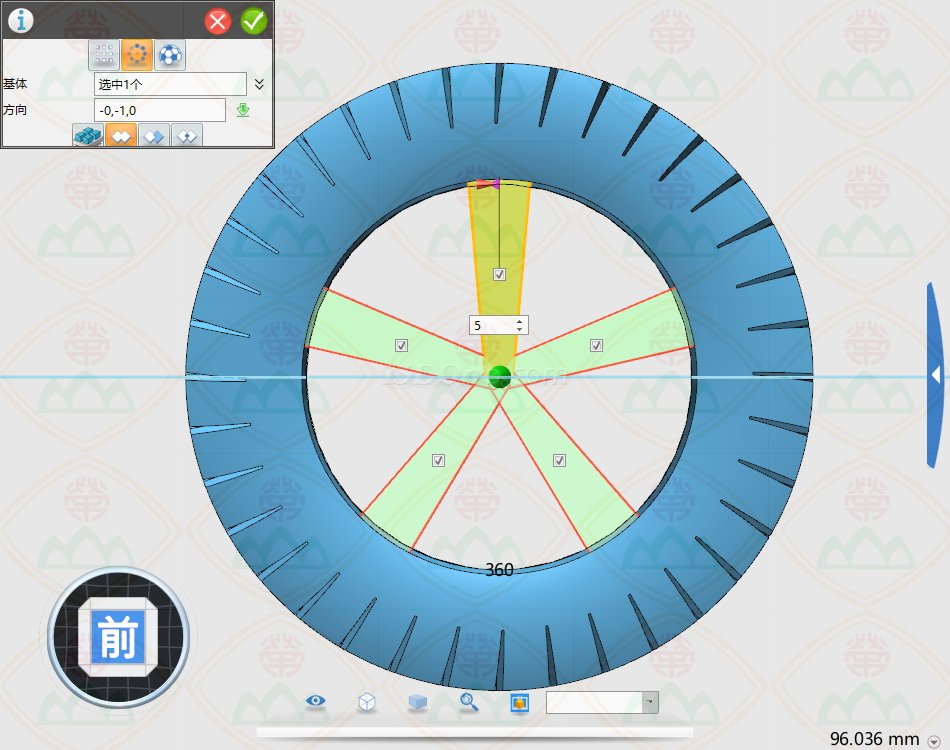

選中這個上大下小的六面體，在快捷菜單中選擇“陣列”，方式為“圓形”，“方向”為圓環柱體的中心，修改適當?shù)臄?shù)量，例如5個，“添加選中實體”（即加運算），如圖1-6-48。

圖1-6-48

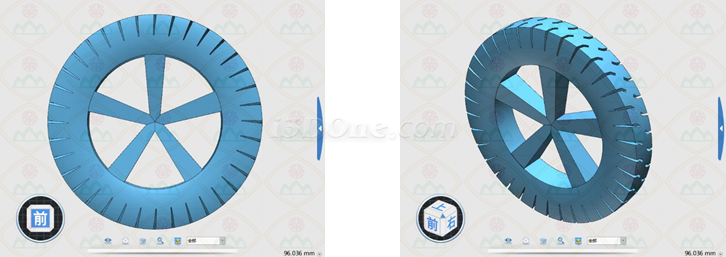

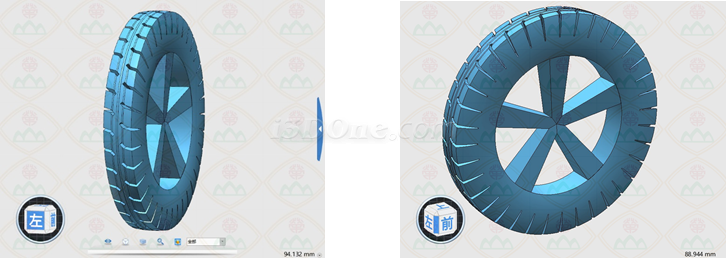

“確定”后，車輪即繪制完畢，如圖1-6-49。

圖1-6-49



思考：現在已經學習了如何在胎面上繪制橫向的花紋，如果還要在胎面上再加上幾條縱向溝槽，又該如何操作？如圖1-6-50。



圖1-6-50



提示：

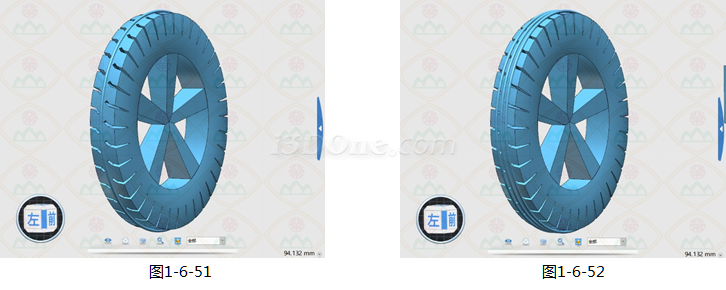

A.選擇“基本實體”中的“圓環體”，“中心”在（0, 0, 0），大圓半徑41，小圓半徑0.55，而“對齊平面”則需要借助一個六面體做輔助面（如圖1-6-51）；

B.通過“陣列”得到另外兩個圓環體（如圖1-6-52）；

C.以輪胎作為“基體”，三個圓環體為“合并體”，進行“組合編輯”的“減運算”。

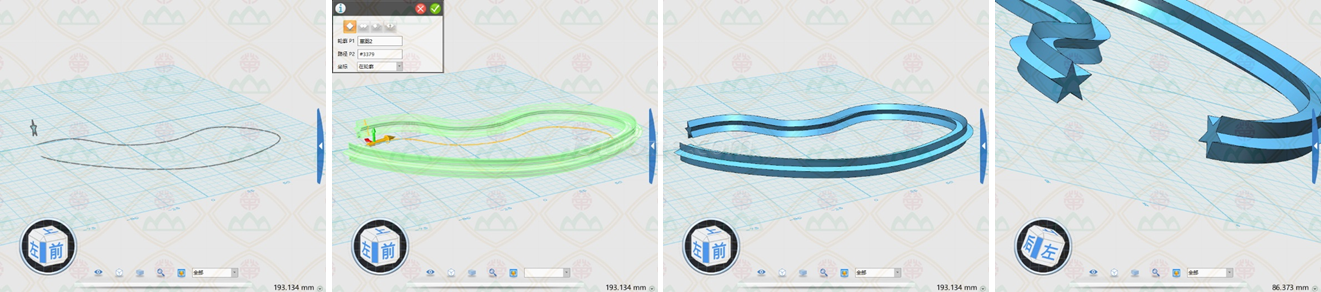

另外：再通過“掃掠”的一個例子，大家就可以明白“掃掠”是要實現什么效果了吧（如圖1-6-53）。

圖1-6-53



另外：我們?cè)賮砜纯础扮R像”命令。之前已經說了，“鏡像”命令就像照鏡子，可以對稱地得到相應的實體。

在“鏡像”命令中有兩種方式，一種是“線”，另外一種是“平面”（如圖1-6-54）。

圖1-6-54



對于“線”，它指的是兩個平面相交所形成的直線，這兩個平面其中一個是xy軸平面，另一個是與xy軸平面垂直的平面，也就是在“鏡像”中的“鏡子”。這條相交直線通過“點1”和“點2”在xy軸平面的坐標。

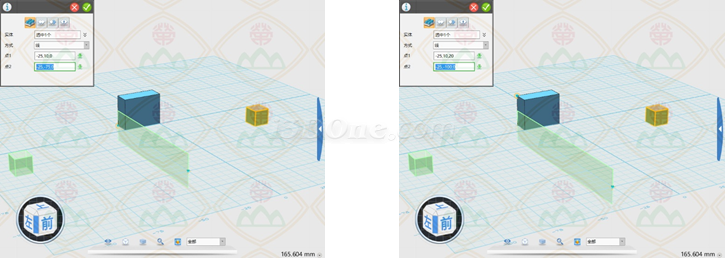

在圖1-6-55中的各圖中，雖然“點1”和“點2”不盡相同，但所得到的“鏡面”都相同，因此“鏡像”后得到立方體都一樣。



圖1-6-55



類似地，在圖1-6-56中的各圖中，所得到的“鏡面”都相同，因此“鏡像”后得到立方體都一樣。

圖1-6-56

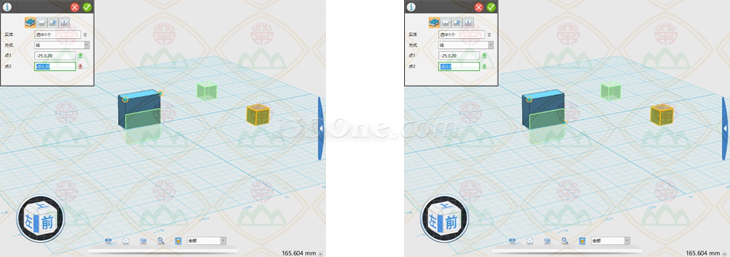

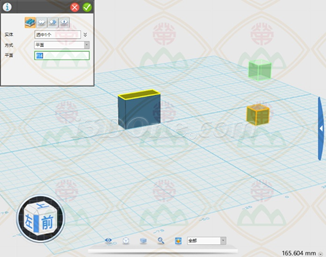

對于“平面”，就是指定“鏡面”。在圖1-6-57的各圖中，當“平面”指定的是長方體不同的表面時，得到的立方體就不一樣。



圖1-6-57

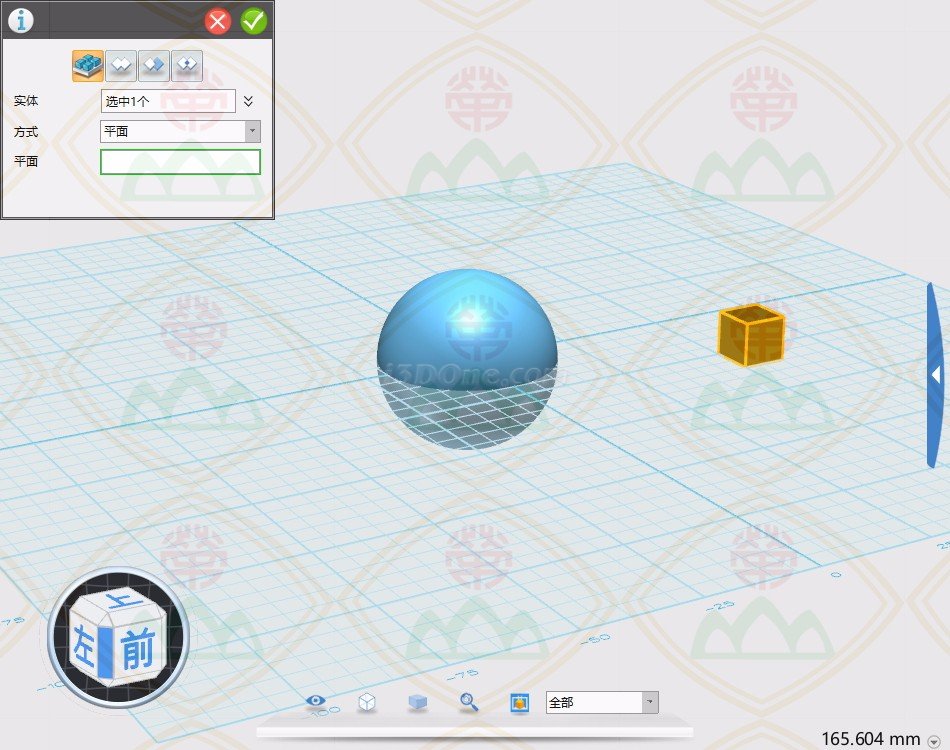

但如果指定的面不是“平面”時，則無法使用“鏡像”命令。如圖1-6-58中，就無法以球體的表面作為“鏡面”。

圖1-6-58

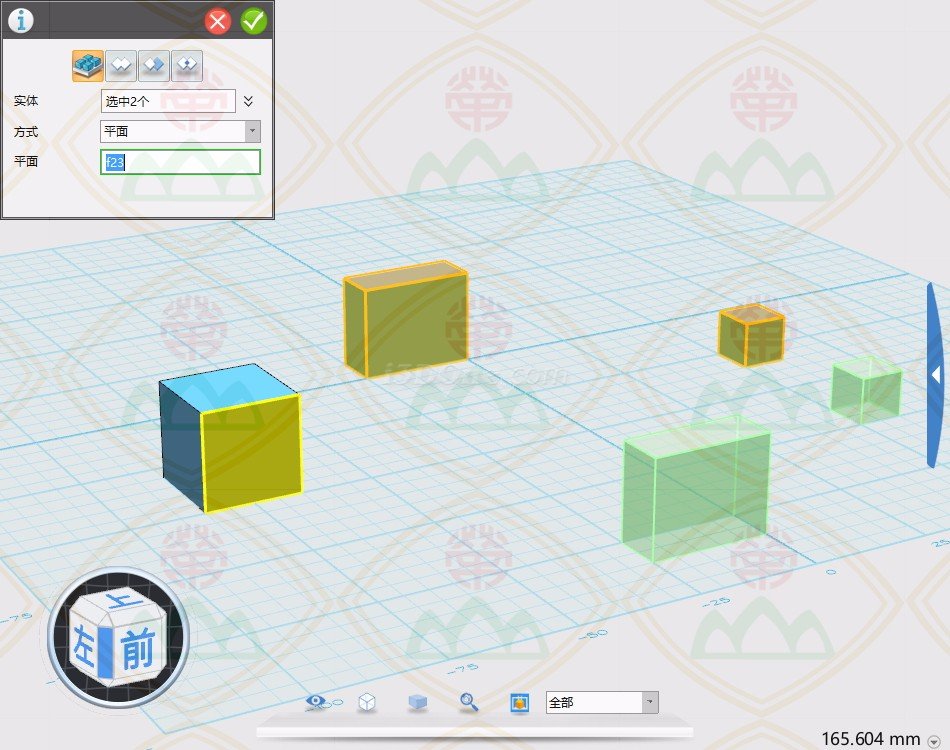

當然，是可以同時指定多個實體進行“鏡像”命令，如圖1-6-59。

圖1-6-59
