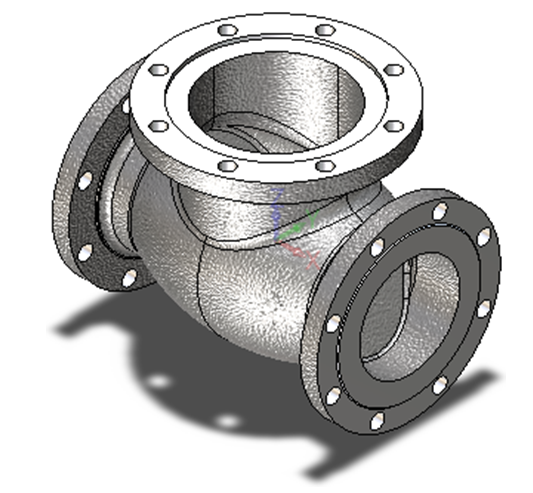

截門閥是使用最廣泛的閥門之一，能通過對壓力的運用，強制密封面不泄露，從而達到截止介質的效果。本次的實例教程中，我們將通過中望3D來設計圖1中的這款截門閥閥體，并對閥體出完整的工程圖（圖2）。

圖1 截門圖1解悶閥閥體

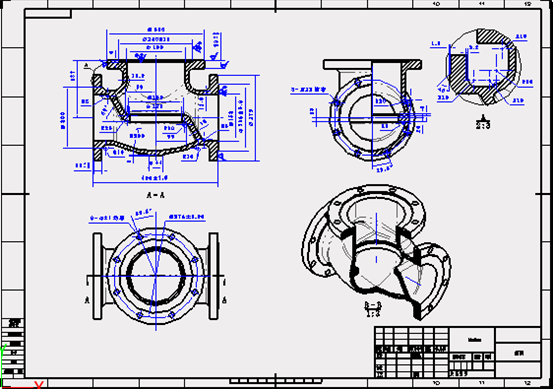

圖2 閥體的工程圖

下面我們來看看閥體建模的具體操作。

第一步：創建草圖

在XZ工作平面上創建草圖，在屬性下拉菜單下進入標注，如圖3所示。

圖3 進入標注

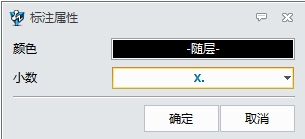

將草圖的小數位數設置為整數，如圖4所示。

 圖4 小數設置

第二步：繪制草圖

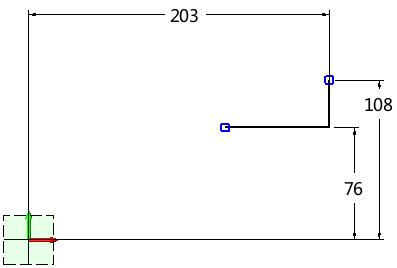

繪制如圖5草圖，并進行標注和約束。

圖5 繪制草圖

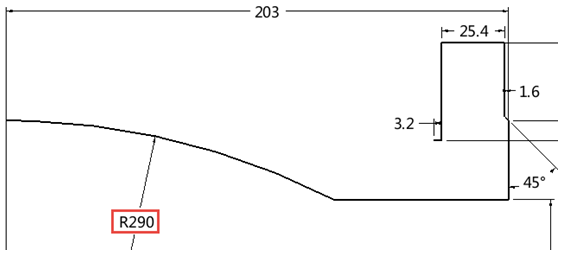

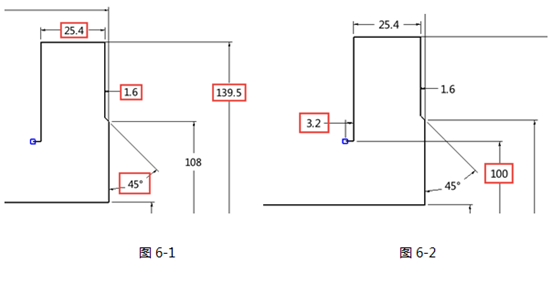

在上一步的基礎上繼續繪制草圖，并進行標注和約束，圖6中紅色矩形框里的標注為在上一步基礎上新添的標注。

圖6 新添標注

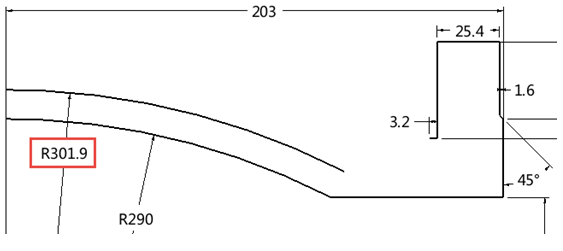

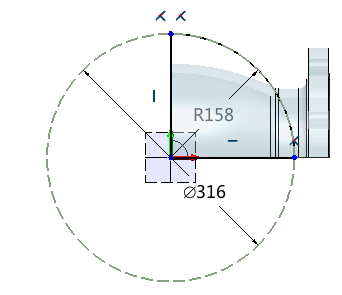

在上一步的基礎上繪制圓弧，圓心落在Y軸上，對圓弧和連接的水平線段進行修剪和約束，如圖7所示。

圖7 繪制圓弧

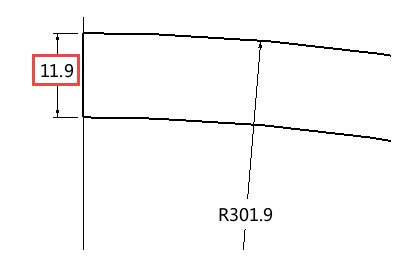

對圓弧進行11.9mm的偏移操作，并進行標注和約束（圖8）。

圖8 圓弧偏移操作

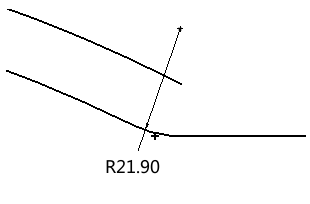

倒圓角21.9mm（圖9）。

 圖9 倒圓角

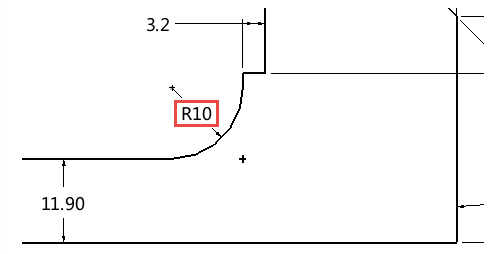

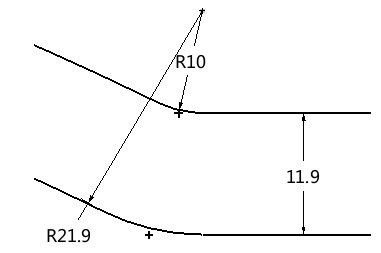

在上一步的基礎上繼續偏移11.9mm的水平線，然后進行倒10mm的圓角，如圖10所示。

 圖10 偏移并倒圓角

在上一步的基礎上繼續繪制草圖，一段豎直直線段和倒10mm的圓角（圖11）。

圖11 繪制草圖

繼續繪制草圖，把兩端圓弧進行連接，并進行標注和約束（圖12），完成后退出草圖。

圖12 連接圓弧并標注約束

第三步：旋轉

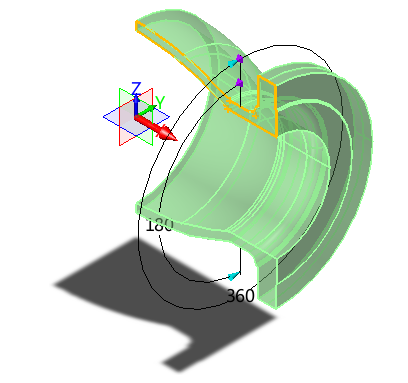

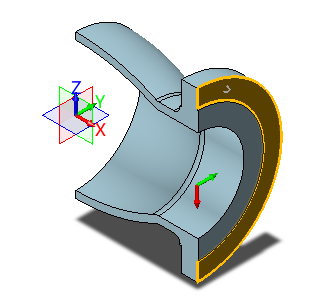

使用“造型”頁面下的“旋轉”命令，從180°到360°旋轉，注意旋轉軸的方向，旋轉效果如圖13所示。

圖13 完成旋轉

第四步：創建草圖

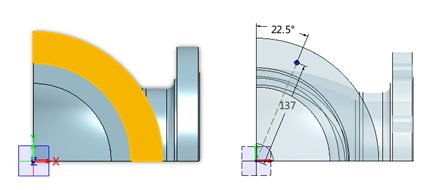

在下圖14中高亮面上創建草圖。

 圖14 高亮面上創建草圖

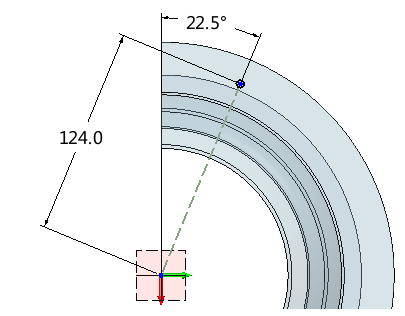

繪制下圖15的點，并進行標注和約束。

圖15 繪制草圖點

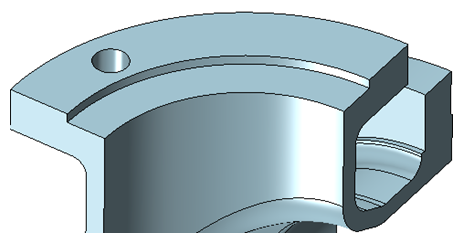

第五步：孔操作

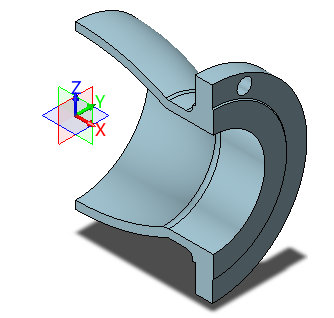

在上步的點上進行打孔，直徑為22mm，結束端為終止面，效果如圖16所示。

 圖16 打孔效果

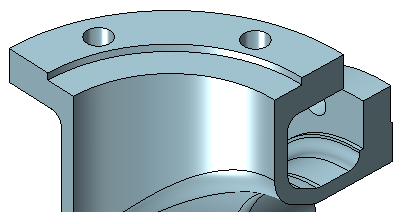

第六步：陣列

使用“造型”頁面下的“陣列”命令，完成數目為4，角度為45度的圓形陣列操作，效果如圖17所示。

圖17 陣列效果

第七步：創建工作平面

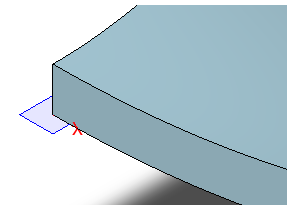

使用“造型”頁面下的“基準面”命令，以XY工作平面為基準偏移捕捉到下圖18頂點位置，創建工作平面。

圖18 創建工作平面

第八步：創建草圖

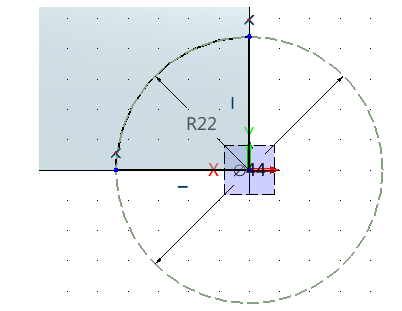

在創建的工作平面上繪制1/4的圓弧，以及水平線和豎直線，組成一個1/4圓的封閉草圖，如圖19所示。

圖19 創建草圖

第九步：拉伸

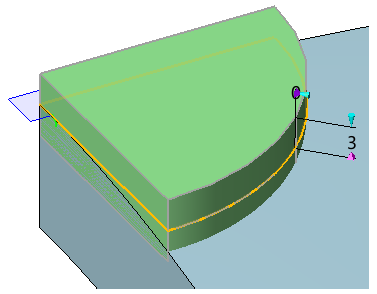

使用“造型”頁面下的“拉伸”命令，對上步草圖進行對稱3mm的拉伸，和實體造型進行布爾加運算，完畢后隱藏創建的工作平面，如圖20所示。

圖20 拉伸

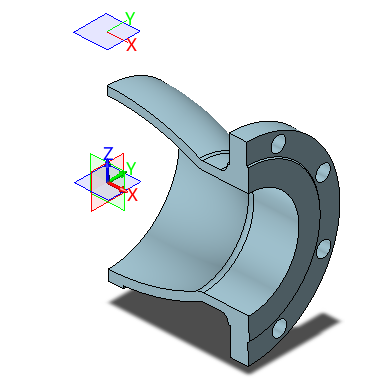

第十步：創建工作平面

使用“造型”頁面下的“基準面”命令，以XY工作平面為基準在Z軸的正方向偏移187mm，創建工作平面，如圖21所示。

圖21 創建工作平面

第十一步：繪制草圖

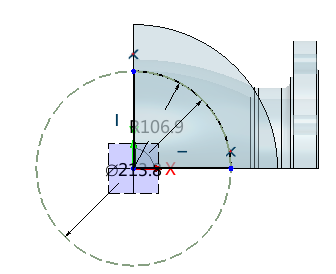

在第十步的基礎上繼續繪制草圖，繪制1/4的圓弧，以及水平線和豎直線，組成一個1/4圓的封閉草圖（圖22）。

圖22 繪制草圖

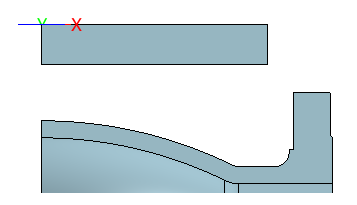

第十二步：拉伸

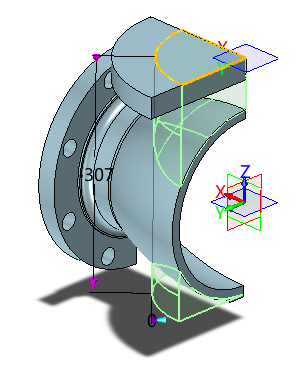

使用“造型”頁面下的“拉伸”命令，沿Z軸負方向拉伸28mm后隱藏工作平面，如圖23所示。

圖23 沿Z軸拉伸

第十三步：繪制草圖

再次在剛才的工作平面上繪制草圖，繪制1/4的圓弧，以及水平線和豎直線，組成一個1/4圓的封閉草圖（圖24）。

圖24 繪制草圖

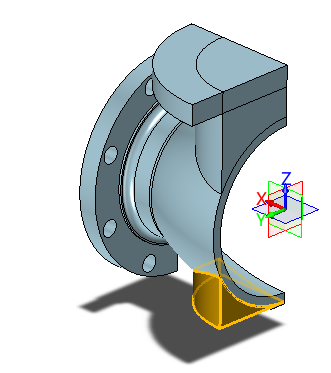

第十四步：拉伸

使用“造型”頁面下的“拉伸”命令，拉伸到球面，布爾運算為基體，隱藏工作平面，如圖25所示。

圖25 拉伸效果

第十五步：布爾運算

刪除圖26所示的多余造型，然后使用“造型”頁面下的“組合”命令進行布爾運算，把三個造型進行合并（圖27）。

 圖26 刪除多余造型

 圖27 布爾運算合并

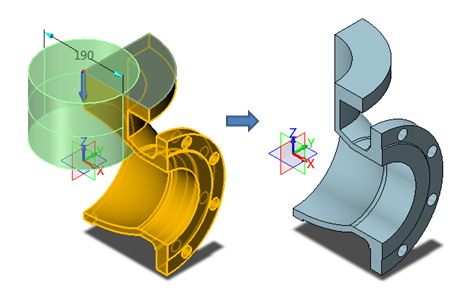

第十六步：打孔

使用“造型”頁面下的“孔”命令，進行直徑為190mm的打孔，如圖28所示。

 圖28 打孔

第十七步：創建草圖

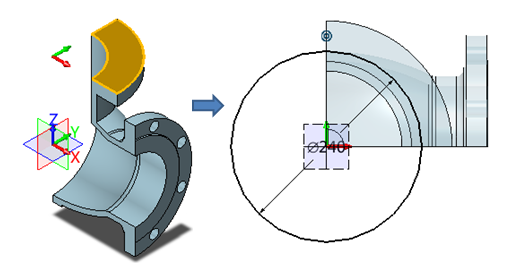

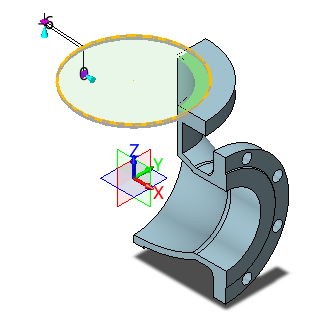

在下圖的表面上創建草圖，繪制一個直徑為240mm的圓（圖29）。

圖29 創建草圖

第十八步：拉伸切除

使用“造型”頁面下的“拉伸”命令，拉伸切除深度為6mm（圖30）。

圖30 拉伸切除

第十九步：倒圓角

對圖31所示位置分別進行10mm、20mm、31.9mm的倒圓角

圖31 倒圓角

第二十步：創建草圖

在圖32所示高亮表面上創建草圖，并繪制一個點，進行約束。

 圖32 創建草圖

第二十一步：打孔

在上一步的點上進行打孔，直徑為21mm（圖33）。

圖33 打孔

第二十二步：陣列

使用“造型”頁面下的“陣列”命令，圓形陣列45度，如圖34所示。

 圖34 陣列

第二十三步：鏡像

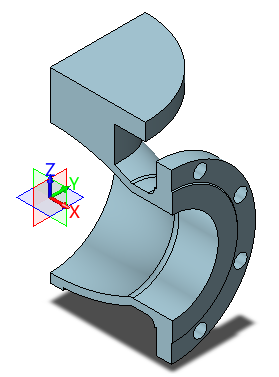

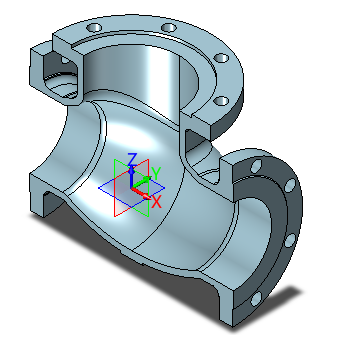

使用“造型”頁面下的“鏡像”命令，鏡像平面為YZ平面，效果如圖35所示。

圖35 鏡像

到這一步，閥體的建模設計基本顯示出雛形了，在教程的后兩篇中，我們將繼續對閥體的其他設計操作進行介紹，并出完整的工程圖出來。趕緊下載中望3D，跟我們一起來進行實操體驗吧！
