在進行產品三維建模設計的過程中，根據產品本身的造型特色，經常會用到曲線、曲面等建模的功能，熟悉掌握并靈活運用這些功能，能確保設計師所設計的產品不僅在造型方面具有較好的美觀度，而且產品的一些功能屬性也能得到完整、正確的體現。在本篇實例教程中，小編將以我們常見的一款辦公轉椅（圖1）為設計對象，向大家介紹中望3D如何幫助設計師快速實現產品建模設計，本實例中，我們將重點學習曲線和曲面的相關建模技巧。

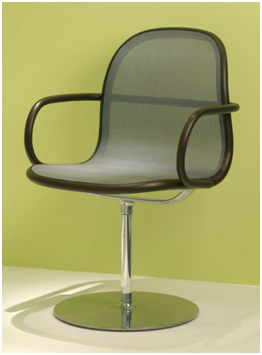

圖1 辦公椅

我們分3部分進行學習，本篇先重點掌握4爪椅腳、圓形椅腳的設計。

第一步：創建文件

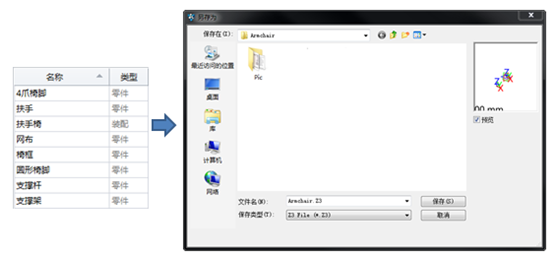

新建一個名字為“扶手椅”的零件，然后用同樣的方法創建“扶手”、“椅框”、“網布”、“支撐桿”、“支撐架”、“4爪椅腳”、“圓形椅腳”，然后保存文件名為“Armchair”，如圖2所示。


 圖2 創建文件

第二步：4爪椅腳設計

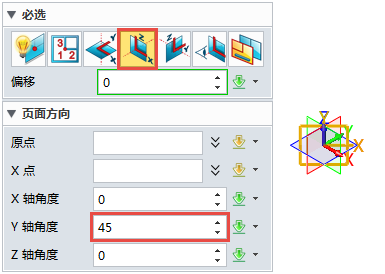

雙擊打開“4爪椅腳”零件，然后新建一個工作平面，以XZ工作平面為參照，繞著Y軸旋轉45°（圖3）。


圖3新建工作平面

1、繪制草圖

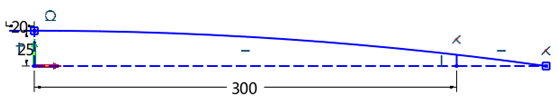

在上面的工作平面上創建草圖，設置“標注屬性”，小數點位數為0，然后繪制如圖4所示的草圖。


 圖4 繪制草圖

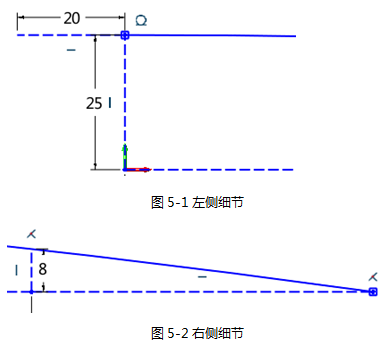

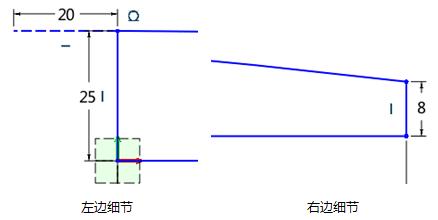

左右側的細節如圖5所示。


 圖5 左右細節圖

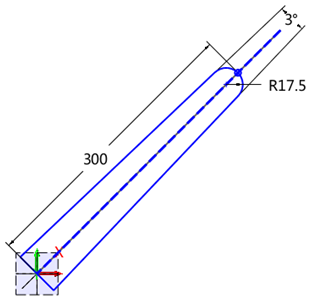

最后在XY工作平面上繪制如圖6所示的封閉草圖。


 圖6 封閉草圖

2、椅腳基體

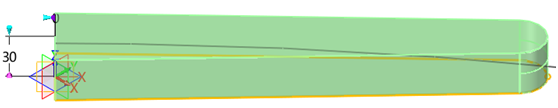

拉伸圖6中的封閉草圖，高度為30mm，得到圖7效果。


 圖7 拉伸效果

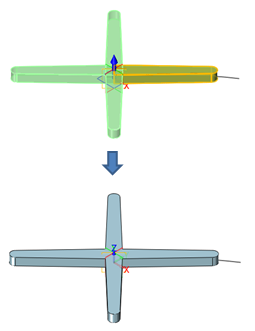

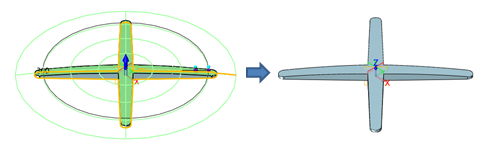

使用陣列幾何體，繞著Z軸陣列4個幾何體，同時進行布爾運算，得到圖8效果。


 圖8 陣列效果

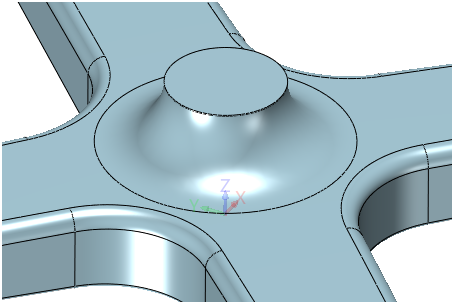

對圓弧草圖使用“旋轉”命令，切除上表面，完成后“隱藏”工作平面1，得到圖9效果。

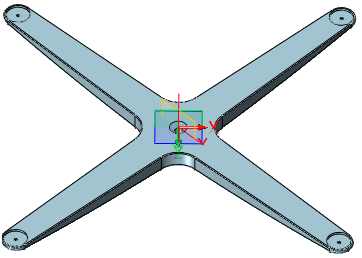

 圖9 椅腳基體

3、倒圓角

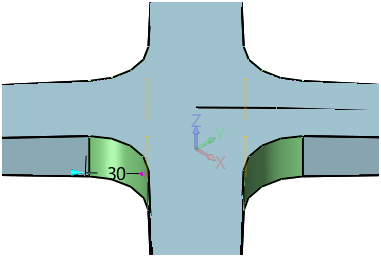

對下圖10中的4個位置進行30mm的倒圓角操作。


 圖10 倒圓角-30mm

對椅腳上表面的邊進行5mm的倒圓角，如圖11所示。


 圖11 倒圓角-5mm

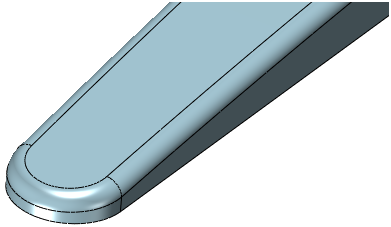

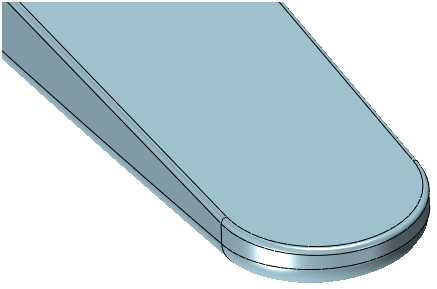

對椅腳上表面的邊進行1mm的倒圓角，如圖12所示。


 圖12 倒圓角-1mm

4、圓柱體

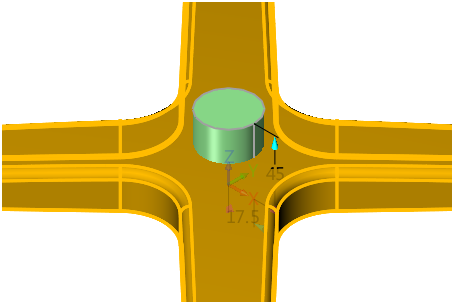

創建半徑為17.5mm，長度為45mm圓柱體，如圖13所示。


 圖13 創建圓柱體

倒20mm的圓角，如圖14所示。


 圖14 倒圓角

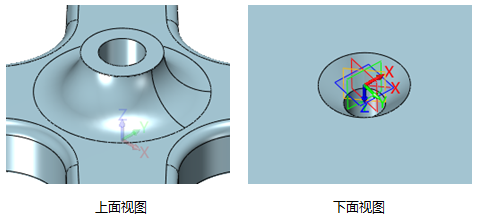

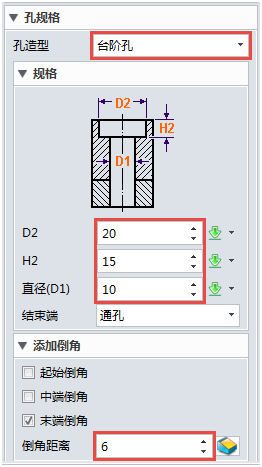

在臺階圓心位置打孔，設置如圖15所示，完成后上下面如圖16所示。


 圖15 打孔設置


 圖16 打孔效果

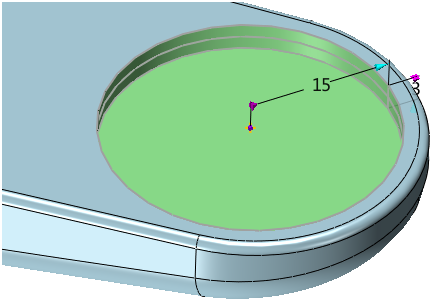

5、滑輪安裝孔 創建半徑為15mm，深度為3mm的圓柱體，和椅腳進行布爾減運算，如圖17所示。


 圖17 布爾減運算效果

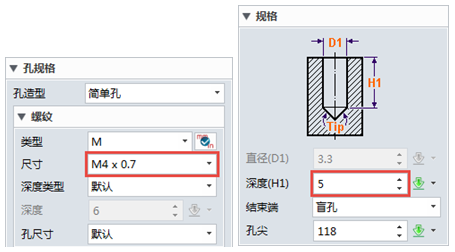

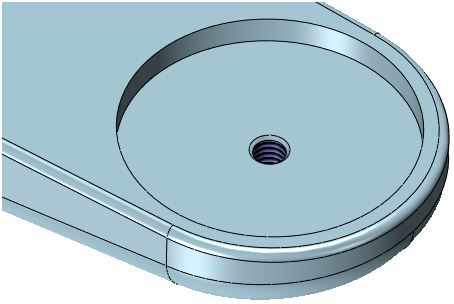

孔的規格設置如圖18所示，并添加起始倒角，完成后的效果如圖19所示。


 圖18 孔規格設置


 圖19 完成效果

最后進行圓柱陣列圓柱體和孔特征操作，如圖20所示。


 圖20 陣列效果

6、復制草圖

進入草圖1，對草圖進行復制（圖21），然后退出該零件。


 圖21 復制草圖

 第三步：圓形椅腳設計

1、繪制草圖

打開“圓形椅腳”零件，在XZ工作平面上創建草圖，設置“標注屬性”，小數點位數為0。黏貼圖22的草圖，并進行約束。


 圖22 草圖黏貼

修改草圖成封閉輪廓，以及修剪掉不需要的線條，如圖23所示，圖24為左右兩端的細節圖。


 圖23 修改草圖

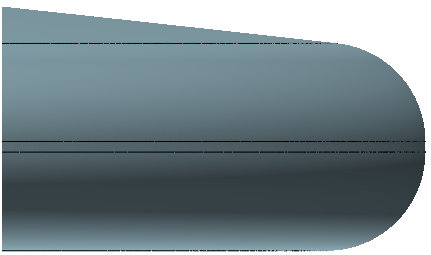

 圖24 左右細節圖

2、椅腳基體

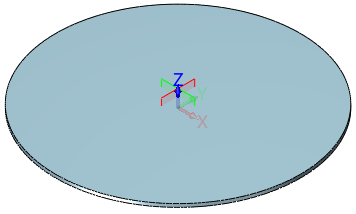

使用上一步草圖進行“旋轉”操作，形成圓形椅腳的底座，如圖25所示。


 圖25 底座

對上下兩個邊進行4mm的倒圓，如圖26所示。


 圖26 倒圓

3、圓柱體

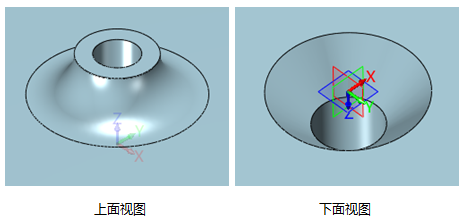

參照前面第二步中的圓柱體操作，再次創建圓柱體，相關參數指標與前面相同，完成后上下面的效果如下圖27所示。


 圖27 創建后的上下面效果

完成圓柱創建后即退出零件。

到此，我們已完成了4爪椅腳、圓形椅腳的設計操作了，在下一篇教程中，我們將重點學習辦公椅支撐桿以及支撐架的設計操作，快點下載中望3D，一起來學習吧！
