上節課，我們使用中望3D完成開環男戒的主體部分相關設計操作，那接下來這次課程，我們來繼續完成男女鉆石對戒系列中男戒指的鉆石設計，來更深入感受下中望3D的戒指建模功能。

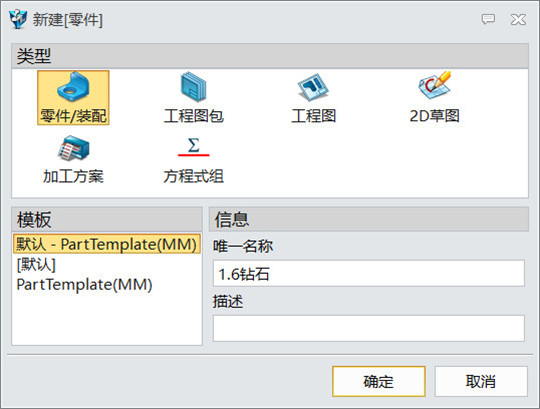

第一步，在完成上節開環男戒的主體部分后，退出草圖，并創建一個名稱為1.6鉆石的零件。

圖1 創建零件

第二步，分別插入變量D、變量R，變量D值為1.6mm，變量R值為D/2。

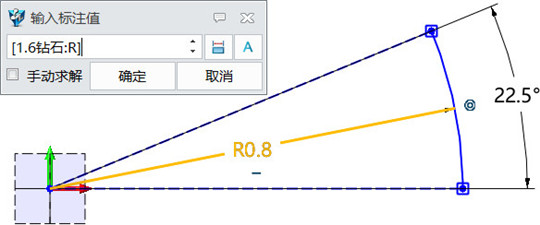

第三步，在XY工作平面上繪制草圖，繪制直線、圓弧，半徑值使用變量表達式，如圖2所示。

圖2創建草圖-1

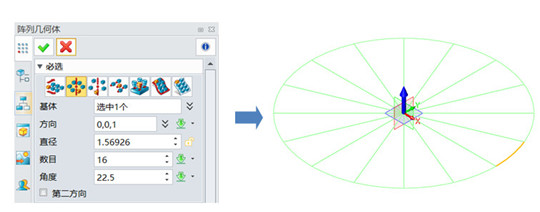

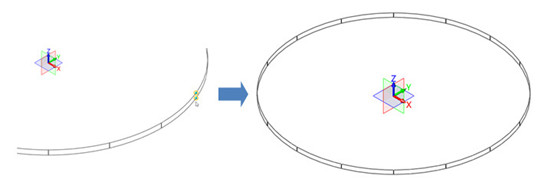

第四步，退出草圖，對上步草圖進行圓形陣列，數目為16，角度為22.5°，如圖3所示。

圖3 圓形陣列-1

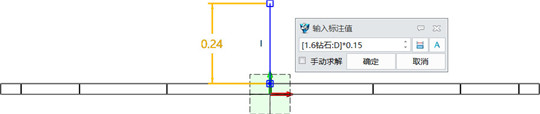

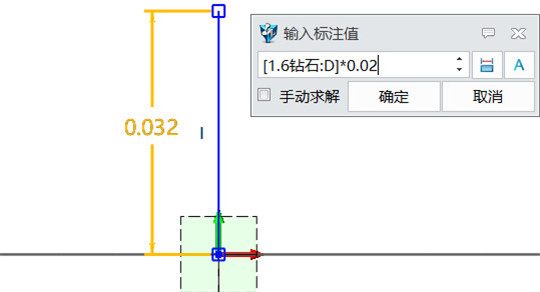

第五步，在XZ工作平面上繪制草圖，繪制直線，尺寸如下圖所示，如圖4所示。

圖4 繪制草圖-2

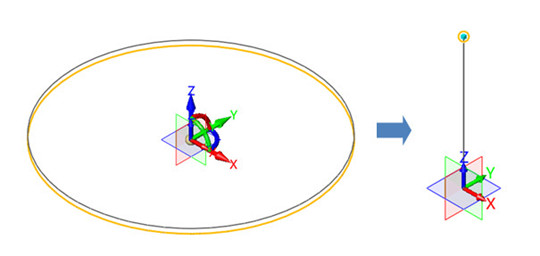

第六步，復制草圖，起始點為零位，目標點到上步草圖的端點，即使用上步草圖的長度來控制復制草圖的間距，如圖5所示。

圖5 復制草圖

第七步，使用直線，連接上下圓弧的端點，重復操作，將全部直線共16段連接繪制完畢，如圖6所示。

圖6 繪制直線-1

第八步，在XZ工作平面上繪制草圖，尺寸參數如圖7所示。

圖7 繪制草圖-3

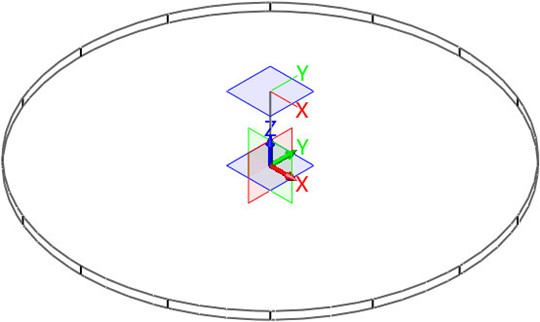

第九步，在上步直線端點位置創建工作平面-平面1，如圖8所示。

圖8 創建平面-1

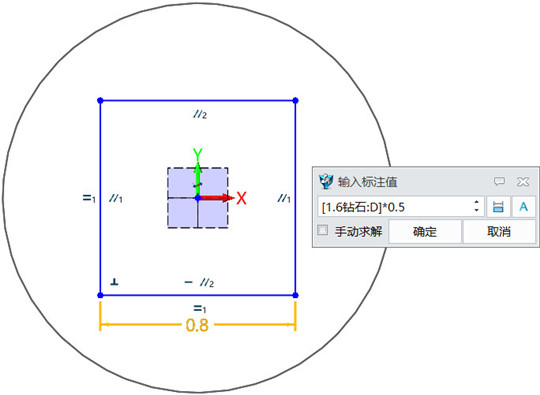

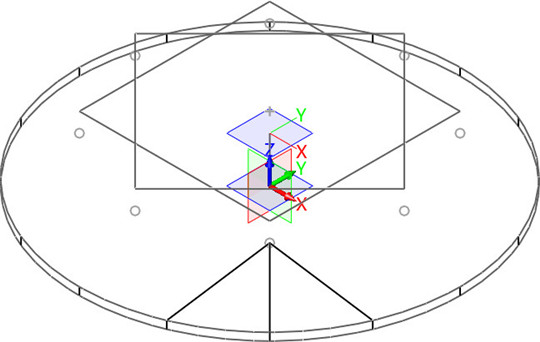

第十步，在平面1上創建草圖，繪制正方形草圖，如圖9所示。

圖9 創建草圖-4

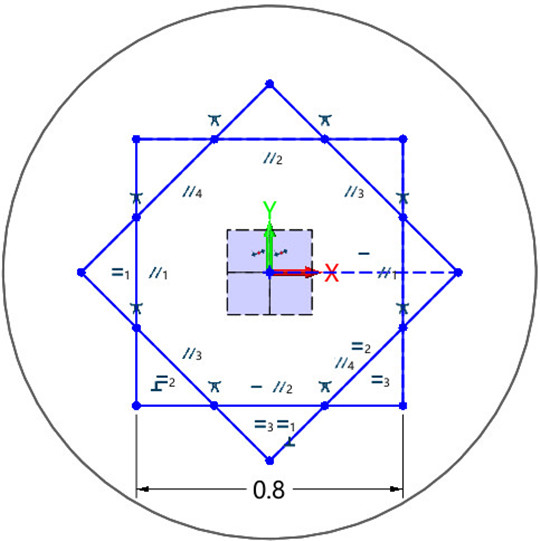

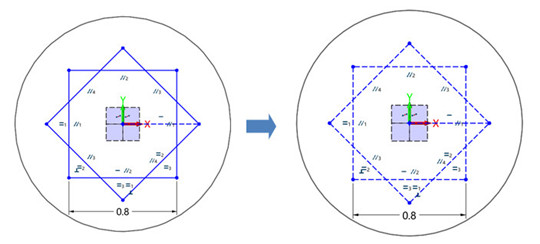

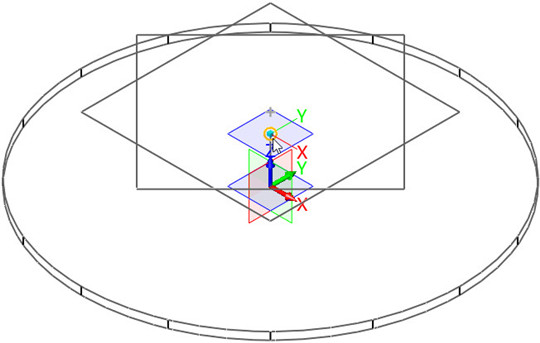

第十一步，復制旋轉正方形草圖后進行約束，并將把繪制好的對象轉換為構造線，如圖10所示。

圖10 草圖約束

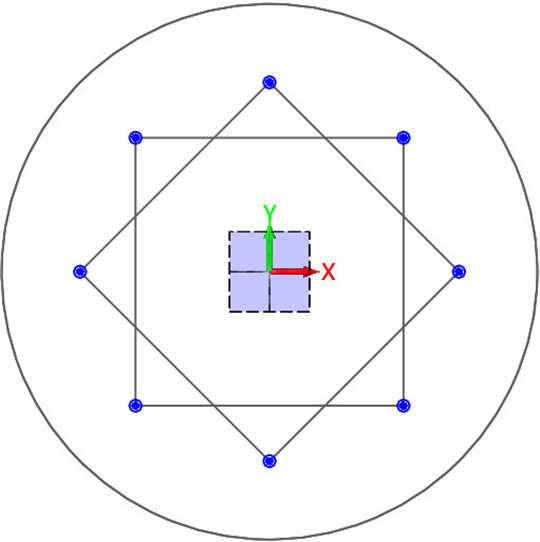

第十二步，對上步構造線進行分段直線繪制，如圖11所示。

圖11 繪制分段直線

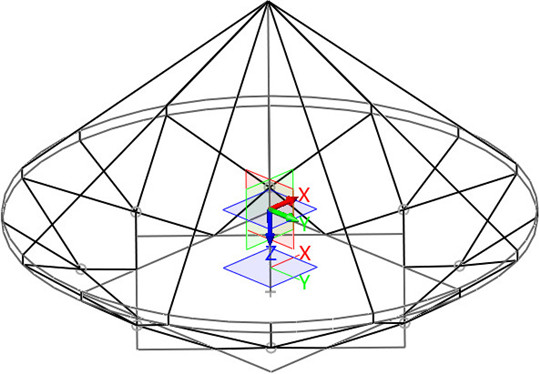

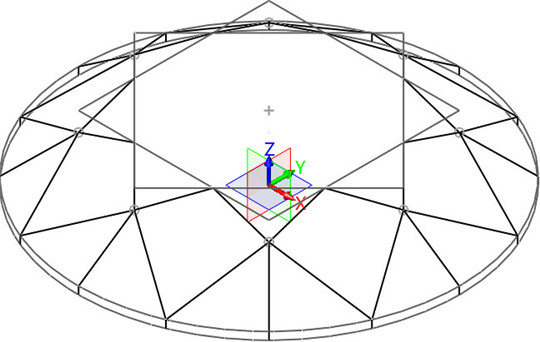

第十三步，退出草圖，隱藏上步草圖的工作平面和創建工作平面所用的輔助直線，如圖12所示。

圖12 倒圓角操作-1

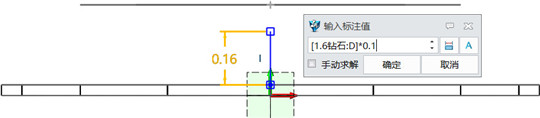

第十四步，在XZ工作平面上繪制草圖，尺寸如圖13所示。

圖13創建草圖-5

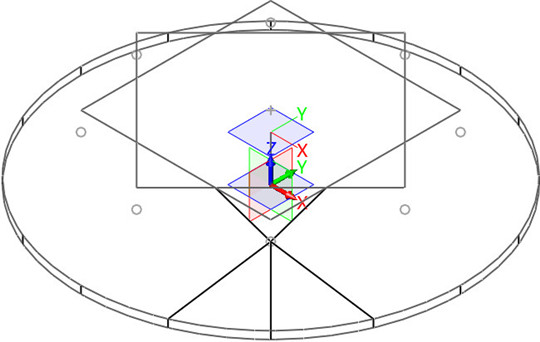

第十五步，在上步草圖端點上創建工作平面，如圖14所示。

圖14 創建平面-2

第十六步，在上步工作平面上繪制草圖，在下圖各個端點上繪制點，如圖15所示。

圖15 繪制點

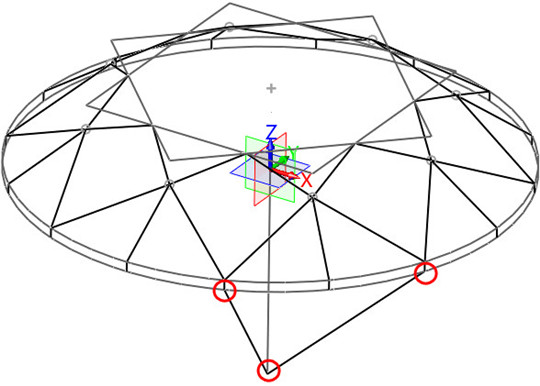

第十七步，使用直線連接點和下方草圖端點，如圖16所示。

圖16連接端點-1

第十八步，使用直線連接點和上方草圖端點，如圖17所示

圖17 連接端點-2

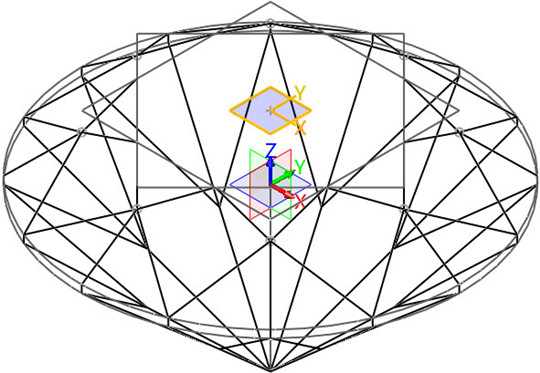

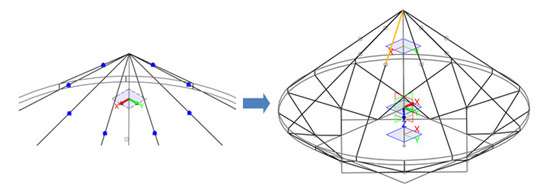

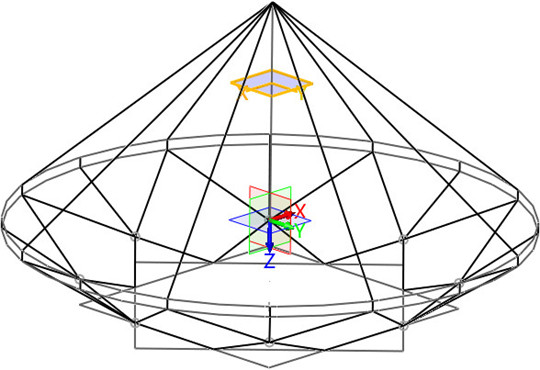

第十九步，參照上兩步的操作，繪制連接點到其它端點的直線，然后隱藏輔助工作平面和直線，如圖18所示。

圖18 隱藏

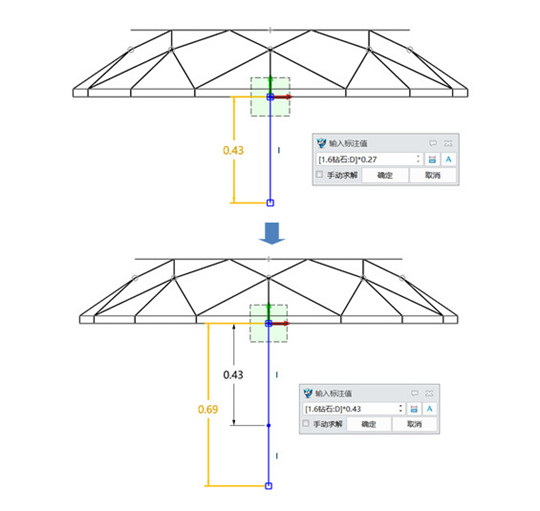

第二十步，在XZ工作平面上繪制草圖，尺寸如圖19所示。

圖19 創建草圖-6

第二十一步，退出草圖，連接點和草圖線段端點繪制直線，如圖20所示。

圖20繪制直線-2

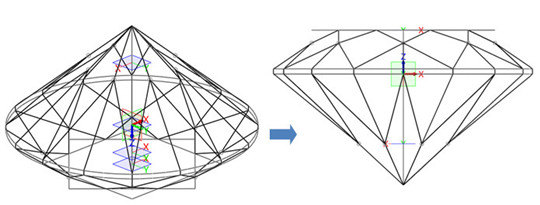

第二十二步，參照上步方法，按順序?qū)⑵渌恢玫闹本€繪制完成，如圖21所示。

圖21 繪制直線-3

第二十三步，拾取草圖直線的端點，創建基準面，如圖22所示。

圖22 創建基準面

第二十四步，在上步基準面創建草圖，使用曲線相交參考方式，提取8根直線和工作平面的交點，如圖23所示。

圖23 創建草圖-7

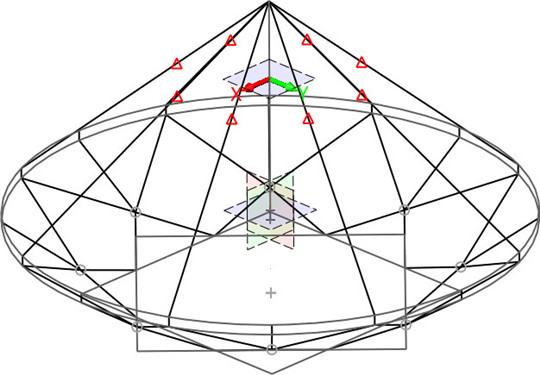

第二十五步，在上步交點上繪制點，退出草圖，設置過濾器為點，通過剛剛繪制的點把8根直線分別打斷成兩段，如圖24所示。

圖24 打斷直線

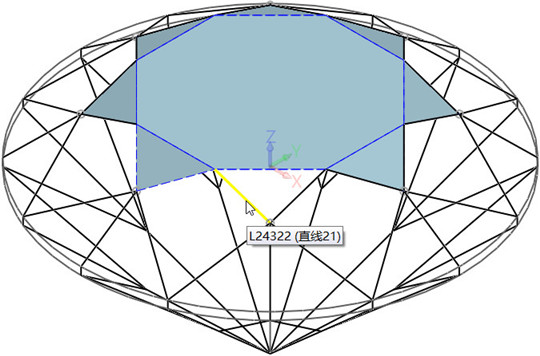

第二十六步，參照下圖繪制直線，連接上步點到草圖端點，如圖25所示。

圖25 繪制直線-4

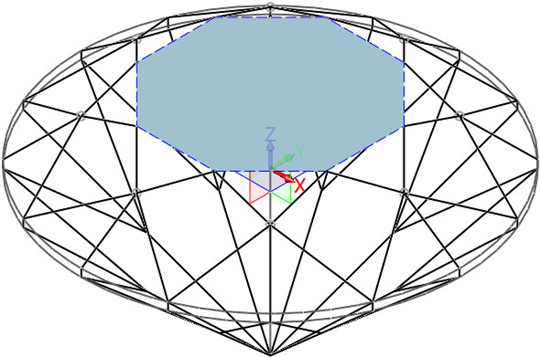

第二十七步，顯示平面1，使用修剪平面命令，使用平面1為平面，如圖26所示。

圖26 修剪平面

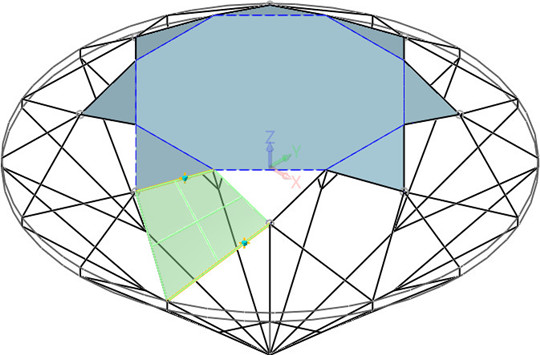

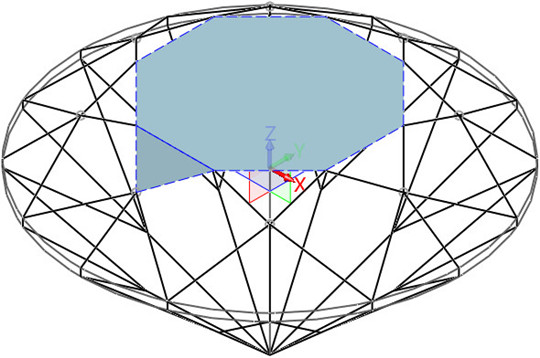

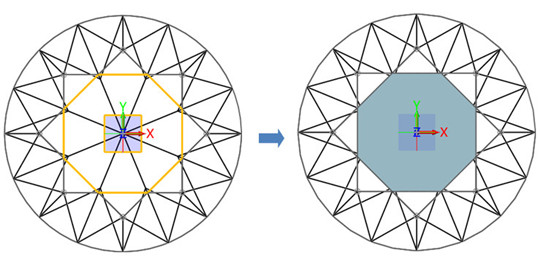

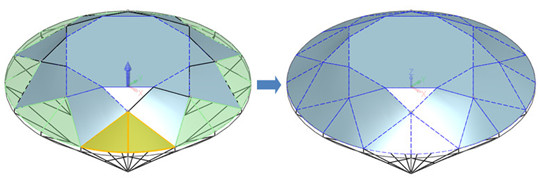

第二十八步，拾取圖27左圖曲線作為曲面邊界，以創建圖27右圖曲面。

圖27 創建曲面-1

第二十九步，隱藏平面1和草圖，如圖28所示

圖28 隱藏操作

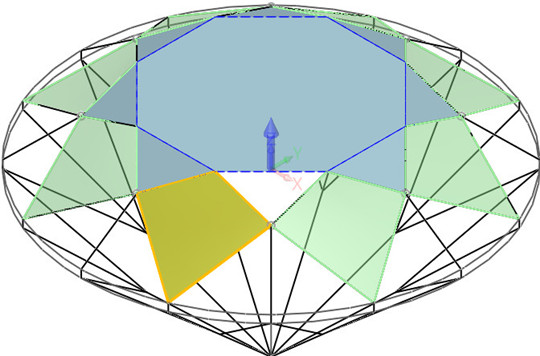

第三十步，使用修剪平面命令，創建下圖曲面，如圖29所示。

圖29 創建曲面-2

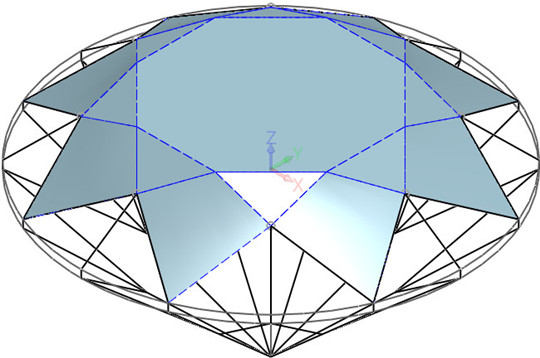

第三十一步，對上步曲面進行圓形陣列，如圖30所示。

圖30 圓形陣列-2

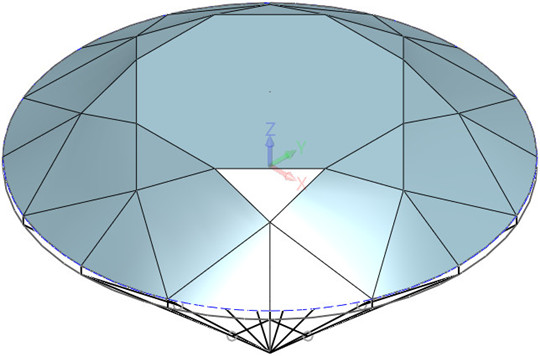

第三十二步，隱藏曲面邊緣處的曲線，如圖31所示。

圖31 隱藏曲線-1

第三十三步，使用直紋曲面創建下圖曲面，如圖32所示。

圖32 創建曲面-3

第三十四步，對上步曲面進行圓形陣列，如圖33所示。

圖33 圓形陣列-3

第三十五步，隱藏不使用的曲線，如圖34所示。

圖34 隱藏曲線-2

第三十六步，隱藏下圖曲線，如圖35所示。

圖35 隱藏曲線-3

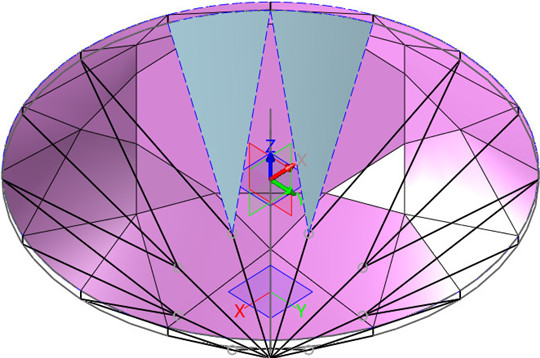

第三十七步，創建兩個N邊曲面，如圖36所示。

圖36 創建曲面-4

第三十八步，對上步曲面進行圓形陣列，并隱藏不使用的曲線，如圖37所示。

圖37 圓形陣列與曲線隱藏

第三十九步，縫合曲面，如圖38所示。

圖38 曲面縫合-1

第四十步，創建兩個N邊曲面，如圖39所示。

圖39 創建曲面-5

第四十一步，使用直紋曲面創建下圖曲面，如圖40所示。

圖40 創建曲面-6

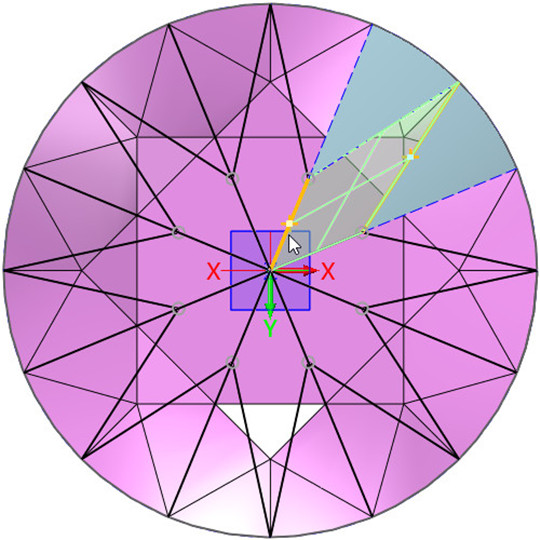

第四十二步，對上步曲面進行圓形陣列，并隱藏曲線、草圖和基準面，如圖41所示。

圖41 創建草圖-7

第四十三步，縫合鉆石下部的曲面，如圖42所示。

圖42 曲面縫合-1

第四十四步，插入上下兩個曲線列表，如圖43所示。

圖43 插入曲線列表

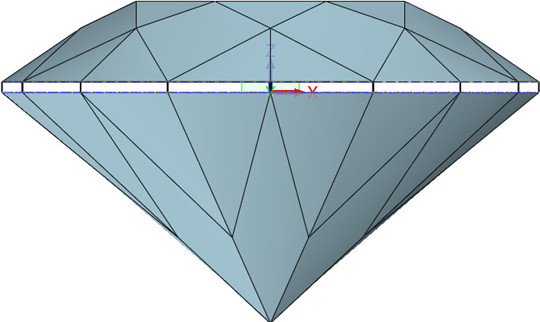

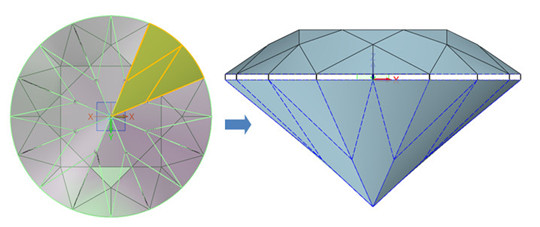

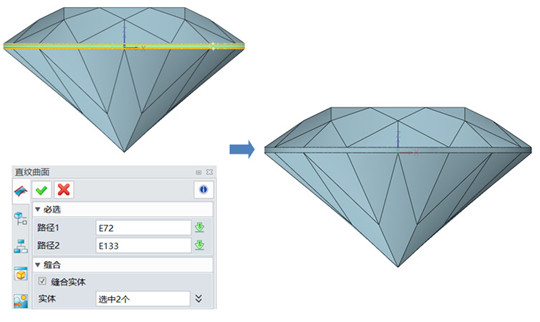

第四十五步，使用直紋曲面，拾取上步的曲線列表創建曲面，勾選上縫合實體，把上下兩部分曲面一起縫合成實體,如圖44所示。

圖44 實體縫合

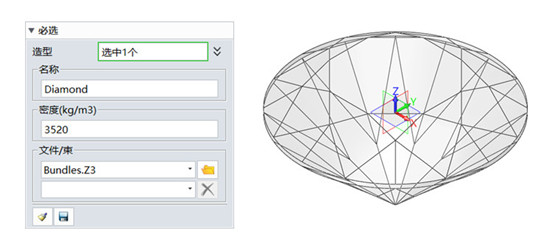

第四十六步，使用工具頁面下的材料命令，拾取造型，定義材料為Diamond，密度為3520；選擇實體，在右鍵菜單里進入面屬性，賦予顏色位白色，透明度為80%，如圖45所示。

圖45 造型屬性

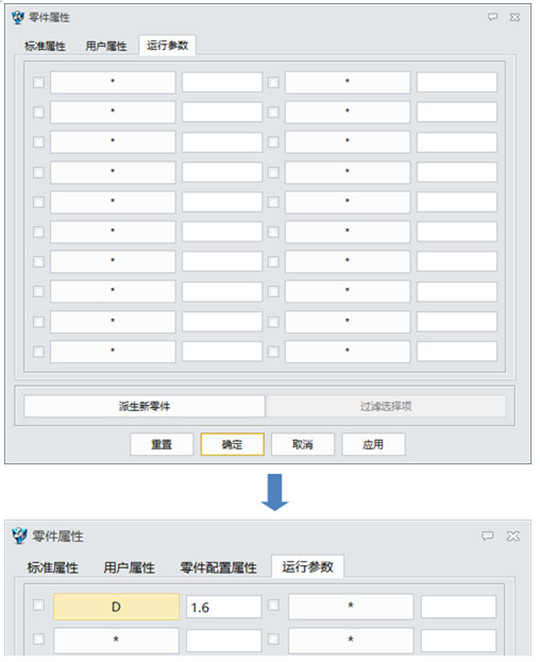

第四十七步，在屬性下拉菜單下，進入零件，切換到運行參數頁面，單擊*號后到模型樹分別選取參數D，參數和初始值會出現在運行參數里，應用并確認，如圖46所示。

圖46 運行參數

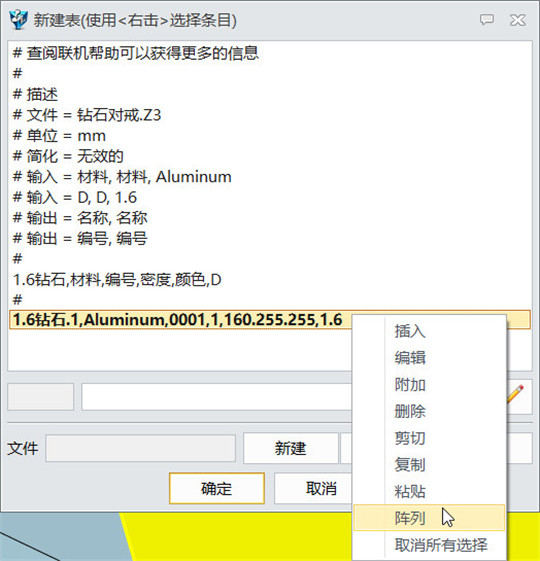

第四十八步，開啟工具頁面下的零件制表命令，會彈出下圖詢問，單擊否后,彈出編輯對話框, 拾取最后一條信息，進入右鍵菜單下的陣列,如圖47所示。

圖47 陣列工具

第四十九步，輸入下圖設置，目的是陣列5行數據；然后從第一列數據起對于excel表格依次編輯數據，如圖48所示。

圖48 數據輸入

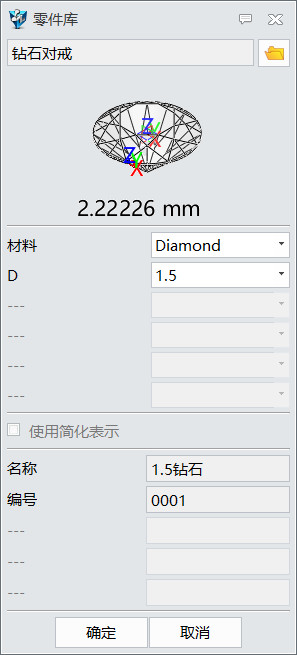

第五十步，編輯完數據后點擊確定, 保存零件表文件，便完成了系列化數據的輸入工作; 保持和關閉文件，載入庫文件，鉆石零件已被建成參數化庫文件，如圖49所示。

圖49 零件完成

到此，鉆石零件就完成了，后續教程中我們將在中望3D中把開環男戒主體和此鉆石零件裝配起來，以完成男鉆戒的設計。
