前兩節課，我們使用中望3D分別完成開環男戒的主體部分和鉆石零件相關設計操作，那接下來這次課程，我們來把這兩個設計裝配起來，形成一個完整的男鉆戒。在這節課中，我們主要學習、熟悉中望3D的零件裝配功能。

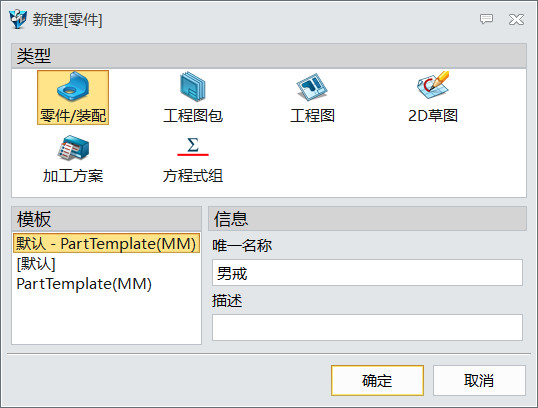

第一步，新建一個名稱為男戒的裝配文件，并進入該文件。
圖1 創建零件

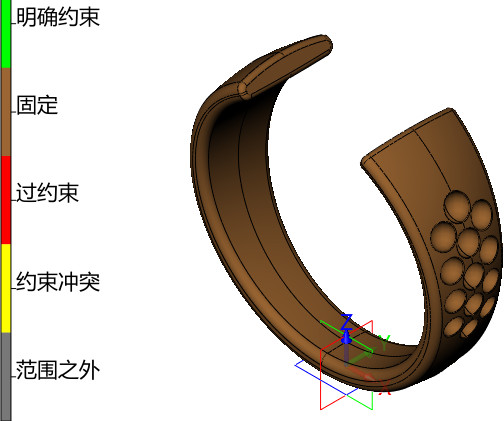

第二步，插入開環男戒零件，并固定組件，如圖2所示。
圖2 插入零件

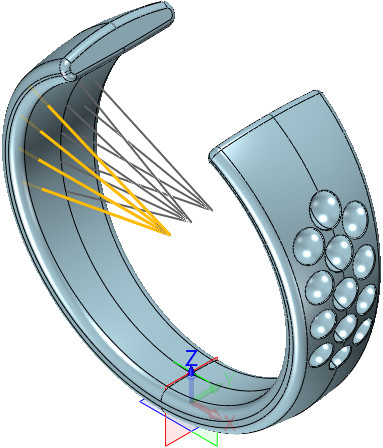

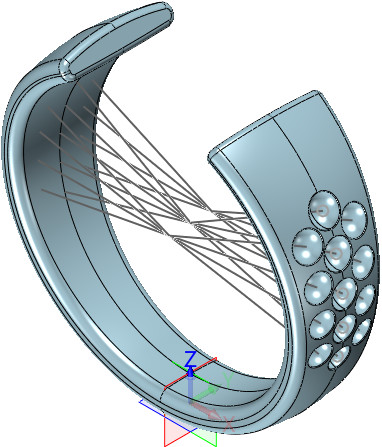

第三步，在裝配環境下激活男戒零件，顯示草圖4和草圖6，并關閉標注，如圖3所示。
圖3 顯示草圖

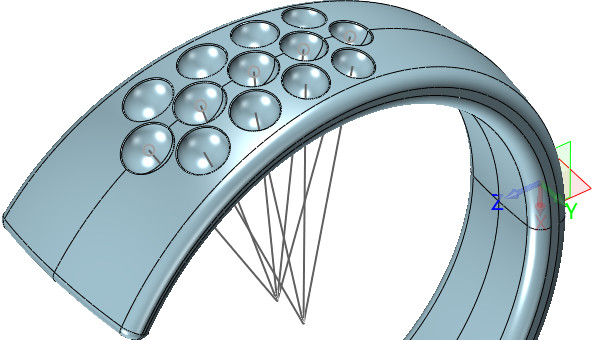

第四步，沿XZ工作平面鏡像草圖6，如圖4所示。
圖4 鏡像操作-1
第五步，在對左側三個草圖進行鏡像，退出零件界面，進入裝配界面，如圖5所示。
圖5 鏡像操作-2
第六步，切換過濾器，使得在裝配環境下可以同時捕捉到零件和組件對象。
圖6 切換過濾器

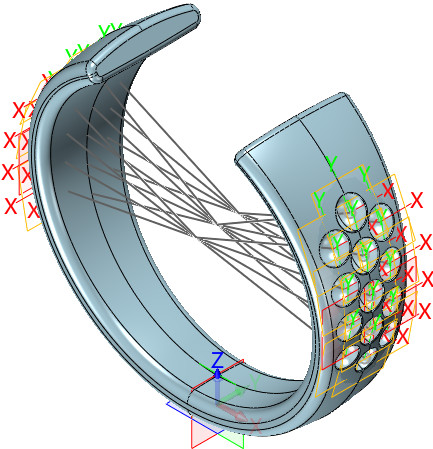

第七步，在直線的端點上依次創建工作平面，如圖7所示。
圖7 創建工作平面
第八步，逐個插入鉆石零件到男戒裝配下，插入鉆石類型為坐標，插入后固定組件，如圖8所示。
圖8 插入鉆石零件

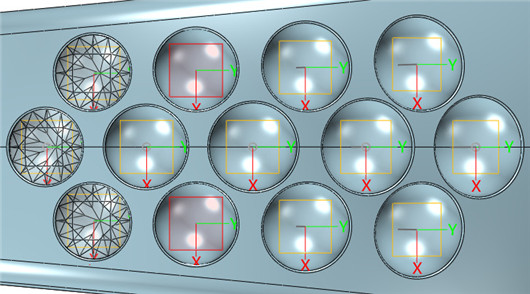

第九步，完成兩側1.3鉆石的裝配，如圖9所示。
圖9 鉆石裝配-1
第十步，完成兩側1.4鉆石的裝配，如圖10所示。
圖10 鉆石裝配-2

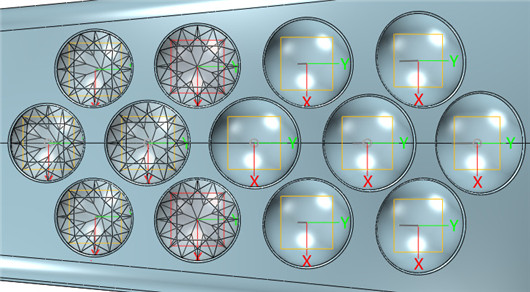

第十一步，完成兩側1.5鉆石的裝配，如圖11所示。
圖11 鉆石裝配-3

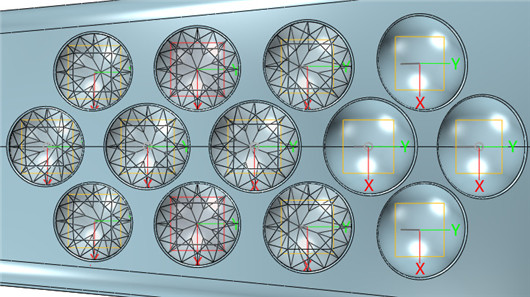

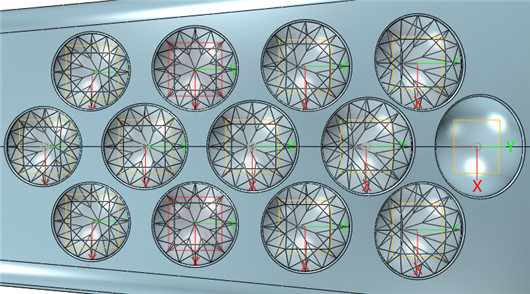

第十二步，完成兩側1.6鉆石的裝配，如圖12所示。
圖12 鉆石裝配-4

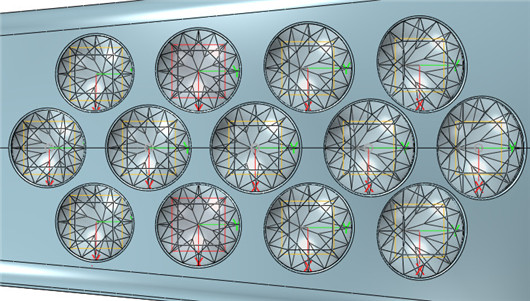

第十三步，完成兩側1.7鉆石的裝配，如圖13所示。
圖13 鉆石裝配-5

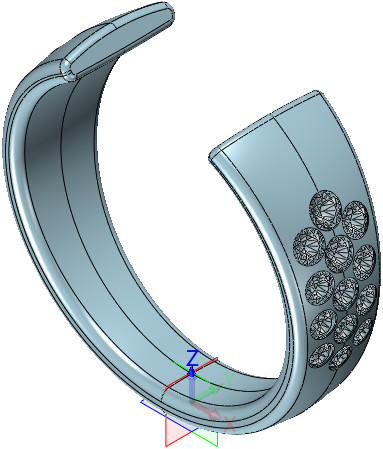

第十四步，完成零件裝配后到男戒零件里隱藏草圖，再回到裝配環境下隱藏工作平面和基準面，如圖14所示。
圖14 隱藏

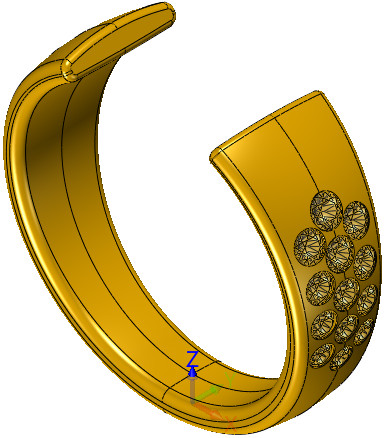

第十五步，激活開環男戒，修改顏色完成設計，如圖15所示。
圖15 設計完成
經過三節課的學習，男鉆戒的整體設計就完成了，希望通過這個實例教程可以幫助大家進一步掌握建模和裝配的技巧，后續教程中我們將在中望3D中學習一款女鉆戒的設計，以完成男女鉆石對戒的課程。
馬上下載中望3D2017版，體驗智能設計，讓創意無極限：http://www.zw3d.com.cn/product-58-1.html
Z3是什么格式文件：http://www.zw3d.com.cn/blog/201503131763.html
