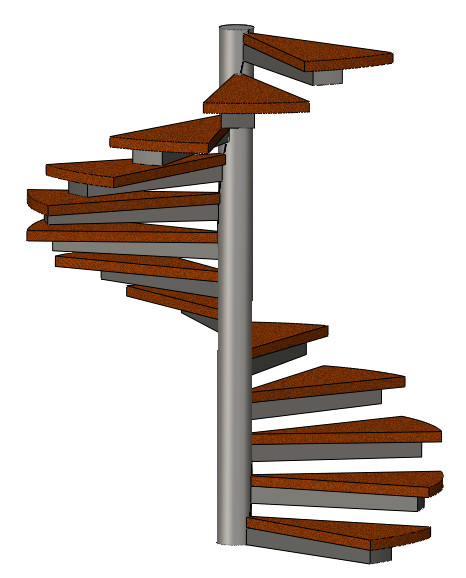

在生活中，我們經常會看到樓梯，對于它們的造型我們也習以為常。但在一些歐式建筑里，有一種我們不常見的樓梯樣式——旋轉樓梯，它相對來說更有美感，而想做出類似旋轉樓梯的優美造型，用中望3D"沿線陣列"就能輕松完成。

接下來，我們來學習如何輕松使用中望3D建模設計旋轉樓梯。

旋轉樓梯主要構件是中間的圓柱、支撐結構部件、踏板。

下面我們來開始繪制：

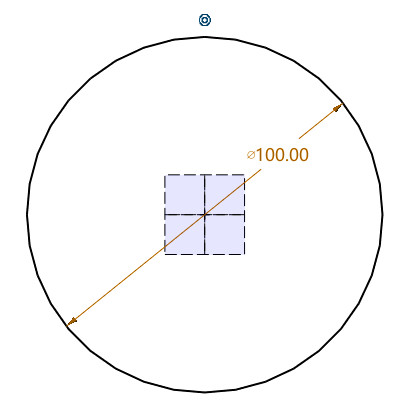

1.創建圓柱：先草繪一個直徑100的圓，如圖1。

圖1

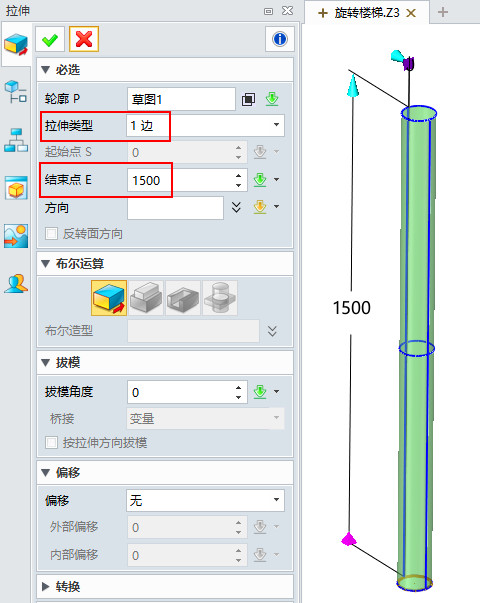

然后拉伸成高1500的圓柱，如圖2。

圖2

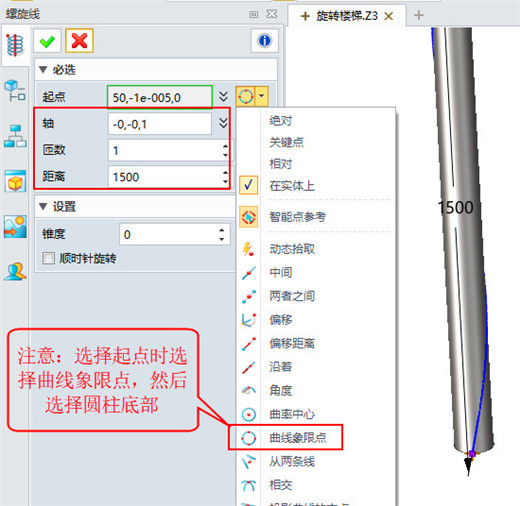

2.創建螺旋線：注意選擇起點時下拉箭頭選擇曲線象限點，具體見圖3。

圖3

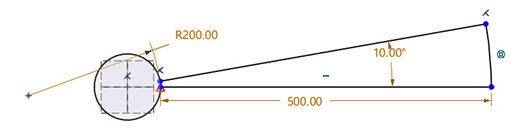

3.創建支撐結構部件：先繪制如圖4的草圖，然后使用拉伸功能，拉伸成厚度為50的結構件。

圖4

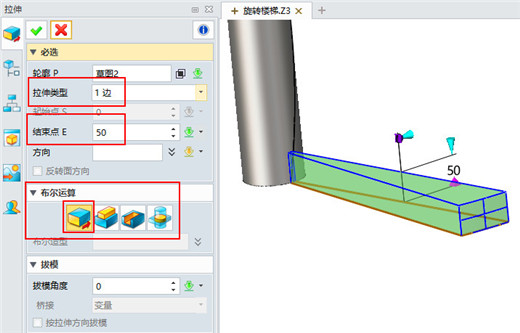

注意：拉伸厚度為50的結構件時，“布爾運算”選擇為“基體”，如圖5。

圖5

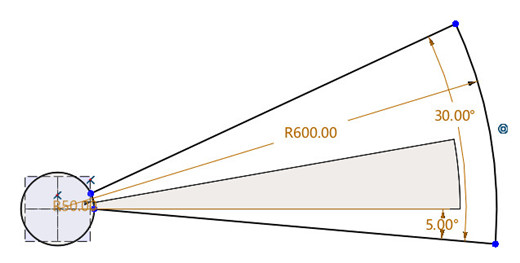

4.創建踏板：先創建踏板外形草圖，如圖6。

圖6

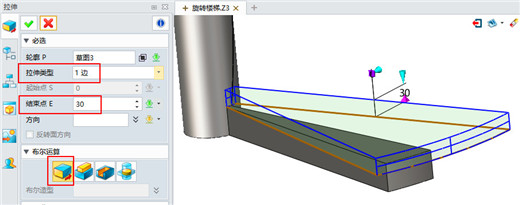

踏板厚度拉伸為30，如圖7。拉伸時，注意“布爾運算”選擇為“基體”。

圖7

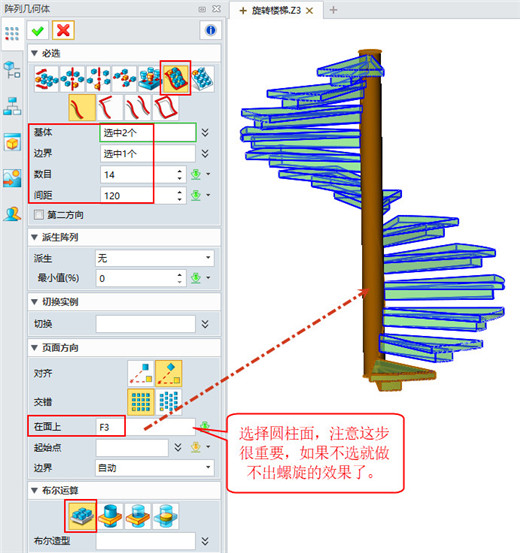

5.設置陣列結構件及踏板體參數，具體參數如圖8。

圖8

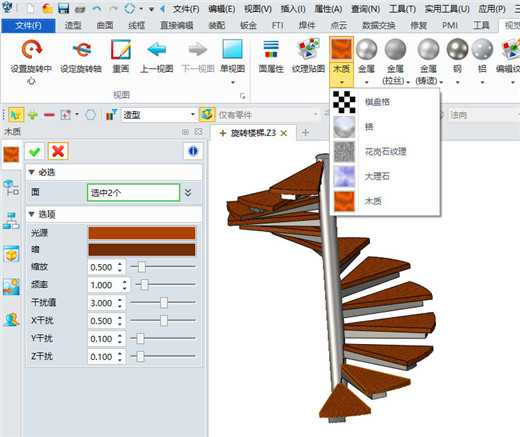

6.另外我們也可以給不同部件添加不同的材料屬性，如圖9。

圖9

到此我們就完成旋轉樓梯的繪制了。在中望3D里，我們只要使用陣列的在曲線上功能，就能創建如旋轉樓梯這樣的造型，靈活快捷。
