在工程師的設計工作中,有時候需要進行產品剖面的查看,以便了解內部的結構以及進行測量等方面的工作。尤其是企業中主要進行查圖看圖的部門,往往需要對模型進行截面的選取工作,并且在這過程中,需要選取多個截面以及出圖。但在這一過程中,工程師們發現,對每個截面部分的結果不能隨時進行查看,需要反復的進行截面的選取。

那么,有沒有一種方法,可以讓工程師們隨時隨地可以對不同截面進行查看,甚至出圖呢?

中望3D可以告訴您答案!接下來,我們以“滾輪裝配”模型進行相關的介紹。

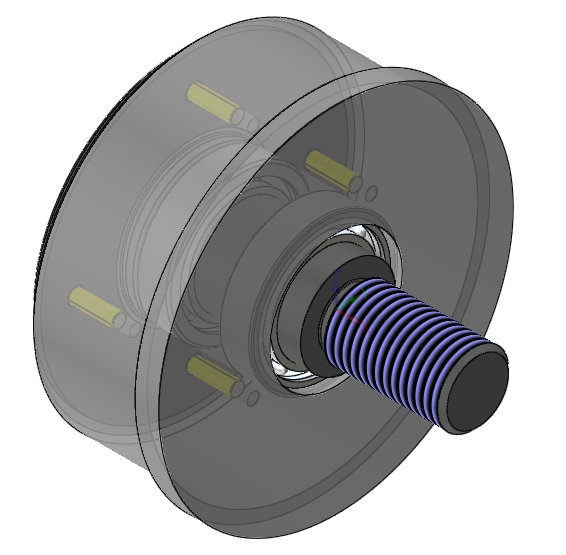

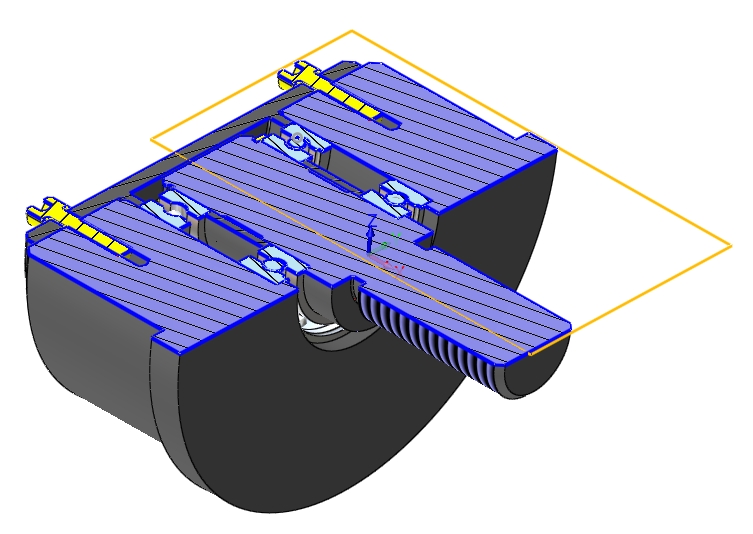

 圖(1)

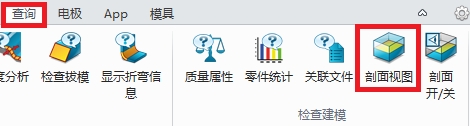

首先,點擊“查詢”選項卡中的“剖面視圖”命令


 圖(2)

在“剖面視圖”對話框的“視圖名稱”中填寫剖面視圖的名字,此處采用默認的命名“section1”


 圖(3)

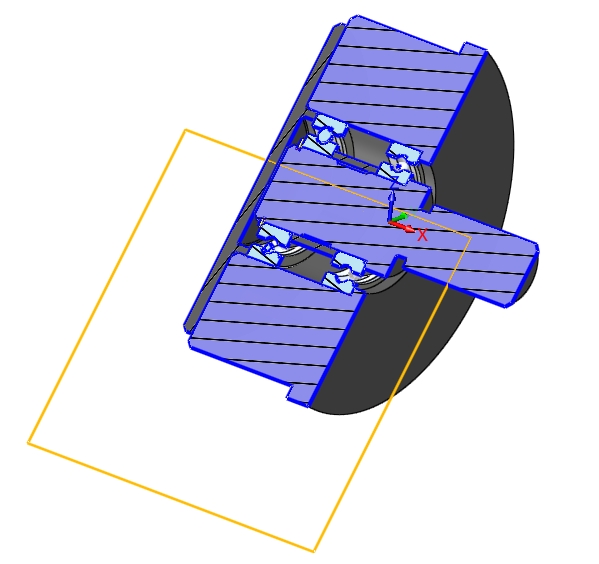

將“section1”的剖面視圖設置為如圖所示位置,點擊確定完成第一個剖面


 圖(4)

接著,再次點擊“剖面視圖”命令,在對話框中點擊“插入視圖”,并采用默認的視圖名稱為“section2”


 圖(5)

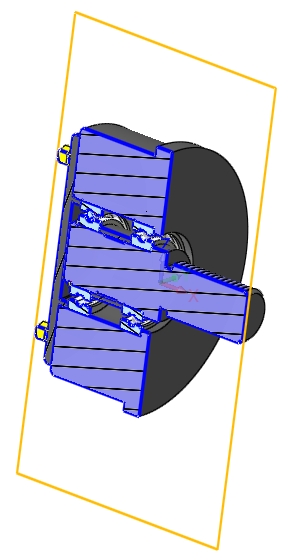

“section2”的剖面視圖設置為如圖所示位置,點擊確定完成第二個剖面


 圖(6)

采用同樣的方法,點擊“插入視圖”,采用默認的視圖名稱為“section3”,“section3”的剖面視圖設置為如圖所示位置,點擊確定完成第三個剖面。至此,三個剖面設置完成。


 圖(7)

此時,我們可以在管理器的視圖管理中,看到剖面視圖中已經有我們?cè)O(shè)置的三個剖面視圖


 圖(8)

我們只需要雙擊所需的剖面視圖名稱,即可激活該視圖,方便的查看各個剖面情況


圖(9)

接下來,我們可以在工程圖中,利用已經設置的剖面視圖進行剖切部位的出圖。

進入工程圖模塊,點擊“軸測剖視圖”,打開對話框


 圖(10)

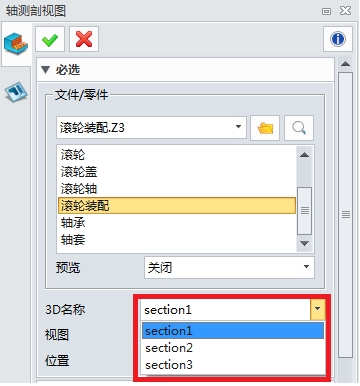

在對話框中的“3D名稱”處點擊“section1”


 圖(11)

在“視圖”處根據需要選擇視圖,此處我們選擇“軸測圖”


 圖(12)

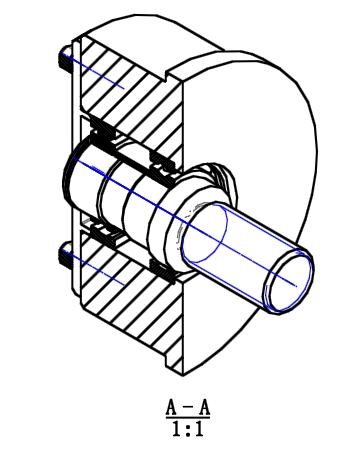

“section1”的圖形如圖所示


 圖(13)

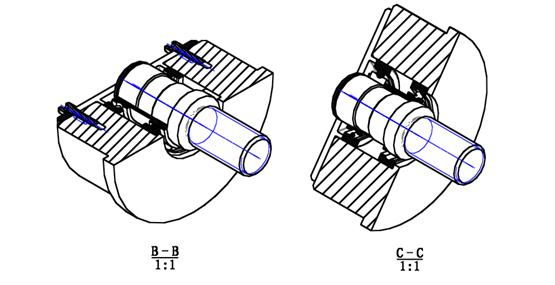

采用同樣的方法,將“section2”、“section3”分別出圖,結果如圖所示


圖(14)

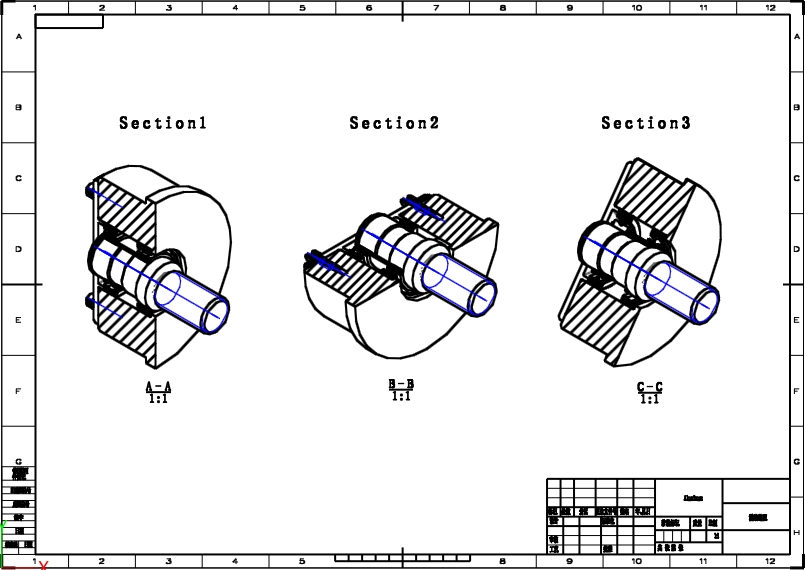

整體的效果圖如圖(15)所示


 圖(15)

綜上所述,靈活的運用中望3D“剖面視圖”中的“插入視圖”,可以滿足工作過程中對多截面的設計要求,并可將所見變?yōu)樗茫瑯O大的方便了工程師們對多截面的查看及出圖。
