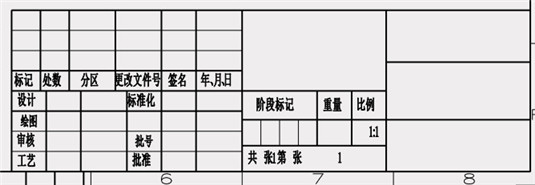

在使用三維軟件設計工作中，一般是應用工程圖來制作二維平面圖，以三維模型驅動二維尺寸，簡單便捷，提高準確性。但是在平面圖設計完成后，要達到出圖的效果，一些標題輔助填寫卻很少用三維軟件，認為不如二維機械CAD便捷。如圖框標題欄的一些設計信息，以及企業自己的一些標準信息填寫，要是直接在工程圖里編輯寫入，只能以文字貼圖的形式來解決，操作麻煩效率低下，如圖1。

圖1

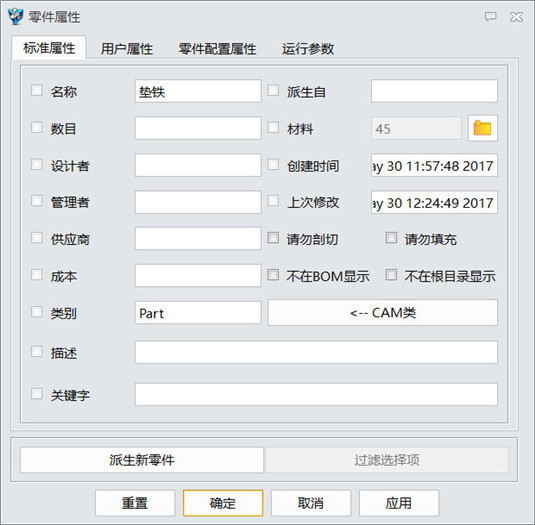

實際上，為了提高工作效率，這些標題欄的信息可以直接在三維模型設計時填寫到零件屬性里就可以，這些屬性信息會自動的鏈接到工程圖的標題欄中，方便快捷。在三維設計環境，菜單欄點擊屬性、零件（如圖2）。打開零件屬性后，軟件有些自帶的屬性填寫對話框，填寫相對應的信息，在工程圖框模板里有這些屬性鏈接的信息會自動生成。在圖2的屬性對話框中會發現，軟件自帶的屬性鏈接別類有限，而且名稱固定。有些企業有自己的一些標準，名稱，如在二維工程圖標題欄要填寫生產批號、令號等自己的一些標準，在軟件自帶的屬性里就沒有這些內容了。

基于這樣的使用需求，在中望3D中可以制作自己的自定義屬性內容鏈接到標題欄中，也可以把這些自定義做成公司的設計標準模板，讓工作效率大大提高。下面我將簡單的講解在中望3D種自定義屬性鏈接的模板制作過程。

圖2

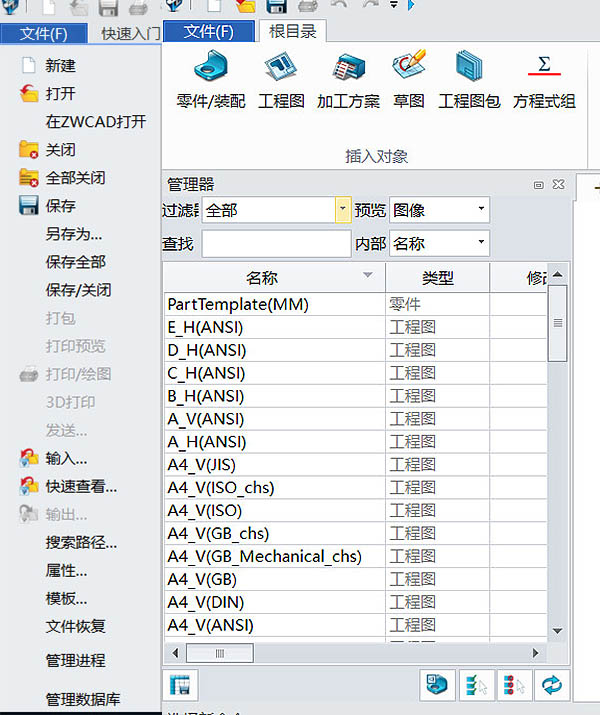

第一步：打開軟件模板，如圖3。

圖3

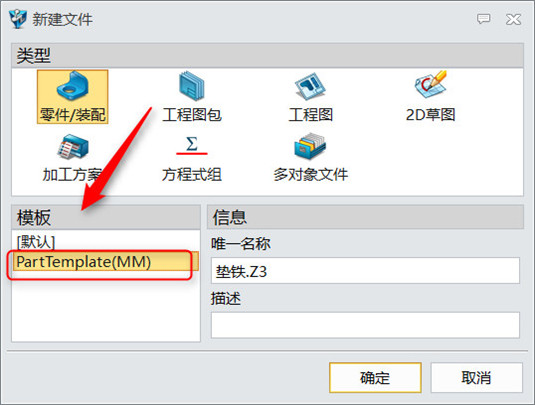

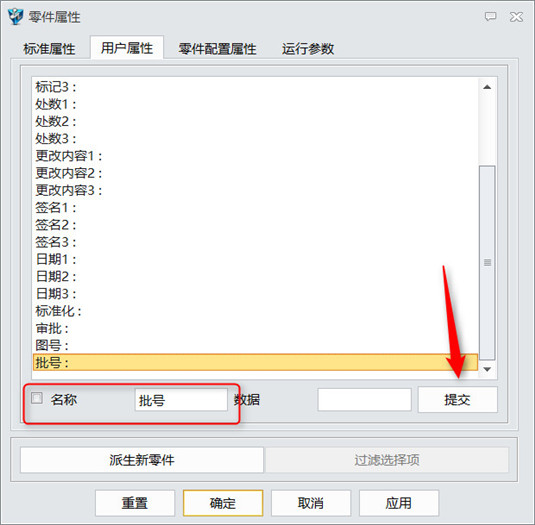

第二步：打開名為PartTemplate(MM)的零件文件，或是新建一個以自己命名模板的零件文件。打開零件圖檔后打開零件屬性對話框，選擇用戶屬性。在這里添加想要鏈接名稱，如圖4。

圖4

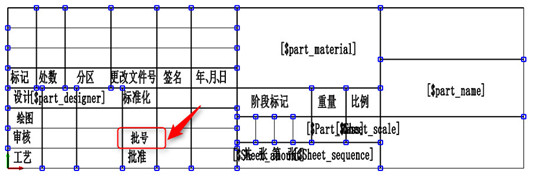

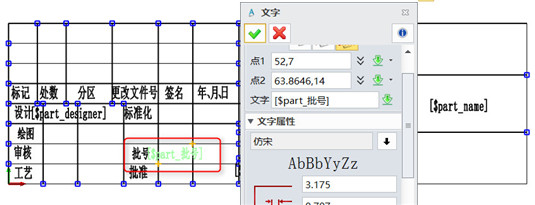

第三步：在模板文件里找到經常使用的圖框模板文件，打開后雙擊編輯標題欄，進入編輯界面，把“批號”等一些要鏈接的名稱以“文字”命令寫入，如圖5。

圖5

第四步：使用“文字”命令把相應的鏈接變量填寫進來。

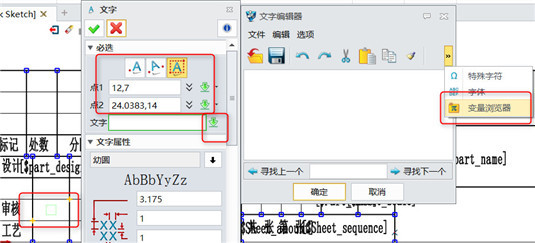

1、點擊“文字”，文字的位置放置在變量相對應的地方，點擊輸入文字的右側下拉箭頭處，選擇文字編輯器，在右邊選擇變量瀏覽器。

圖6

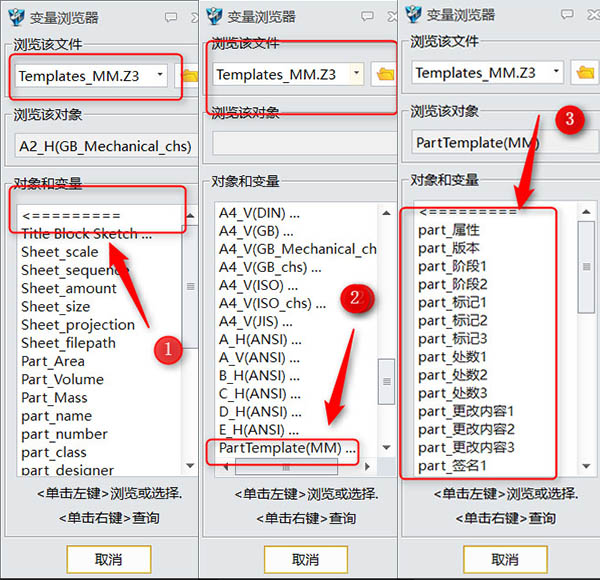

2、打開變量瀏覽器后，在模板文件Templates_MM.Z3文件里打開剛才我們做的零件模板文件ParTemplate，找到要使用的變量。按下圖操作，如圖7。

圖7

3、依次把所以變量都填寫完成，如圖8。

圖8

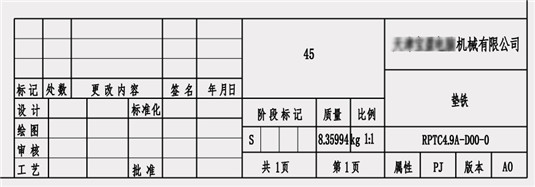

如上操作，將模板設置好后，在設計新的零件時就可以直接使用零件模板，工程圖使用做的工程圖模板了。

圖9

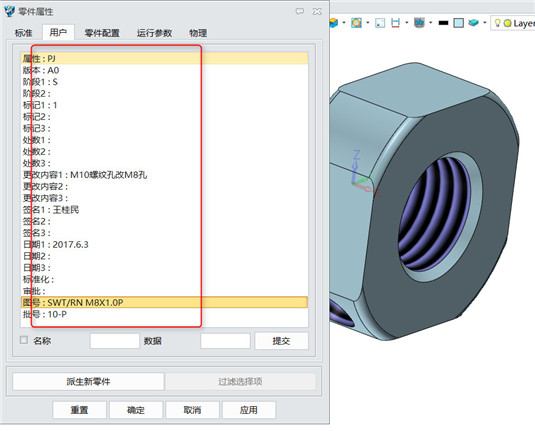

三維零件在模板中建模時，可以在這個環境下打開零件的屬性列表，在用戶欄直接填寫相關數據。

圖10

圖11

根據相關步驟，在中望3D中就能達到這個提高工作效率的效果了。
