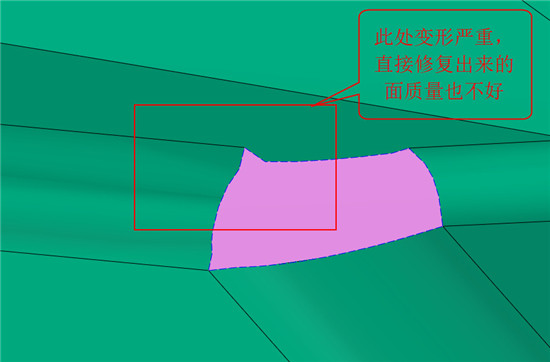

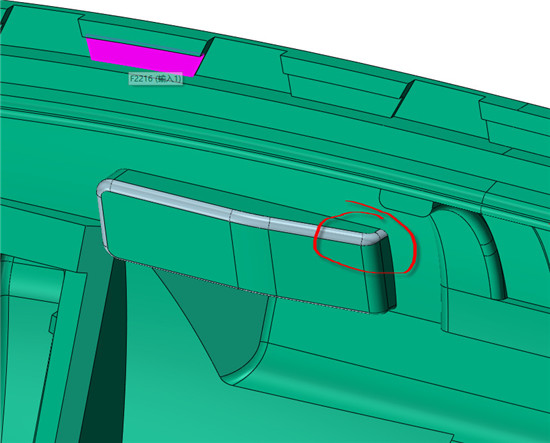

破面修復是一個產品工程師無法回避的問題，而從前期報價到模具設計及CAM編程加工都涉及到補破面的工作。在一些OEM公司，客戶來圖格式多樣化，難免出現破化的產品圖，一些變形嚴重的面更是讓人頭疼（如圖1）。


圖1 變形嚴重的破面

那么如何對上圖所示的破面進行快速修復，且使其達到良好的質量？下面我們來學習使用中望3D的混合建模功能，對破面進行修復的技巧。

中望3D支持直接導入CATIA、NX、PROE、SOLIDWORKS、SOLIDEDGE、INVENTOR、IGS、STP、X_T等格式。導入產品圖后我們要先找到出現破面的地方，中望3D提供了2種方法去幫助工程師定位破面的地方。

找破面方法：

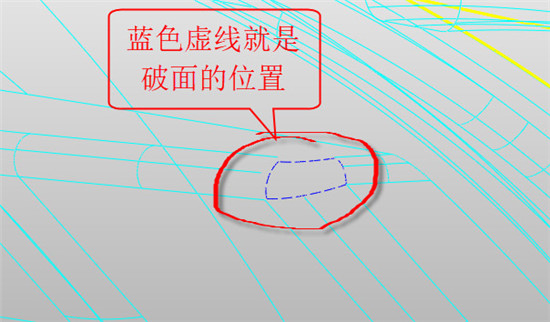

1. 通過切換到線框模式（CTRL+F可以快速實現線框和著色顯示的切換），具體見圖2，藍色虛線就是有破面的地方。


圖2 破面的位置

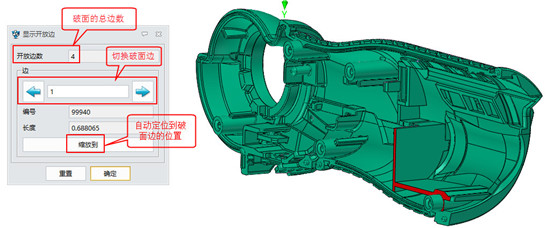

2. 通過修復模塊里的顯示開放邊功能，自動定位到破面的地方，具體操作如圖3、圖4。


圖3 自動定位破面的地方

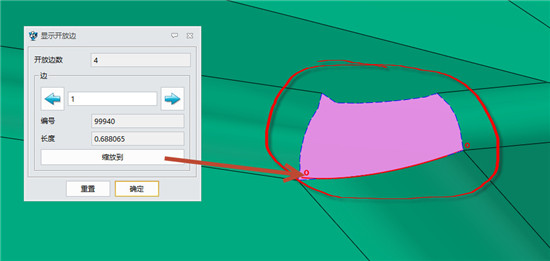

縮放定位后的效果：


圖4 縮放定位后的效果

找到破面的位置后就可以開始進行修復的工作了：

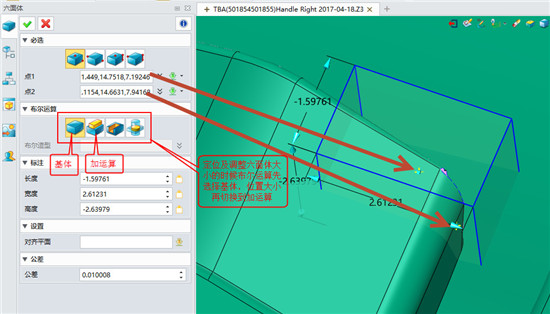

1. 在破面變形的位置創建一個六面體，大小覆蓋變形的面就可以，如圖5。


圖5 創建六面體

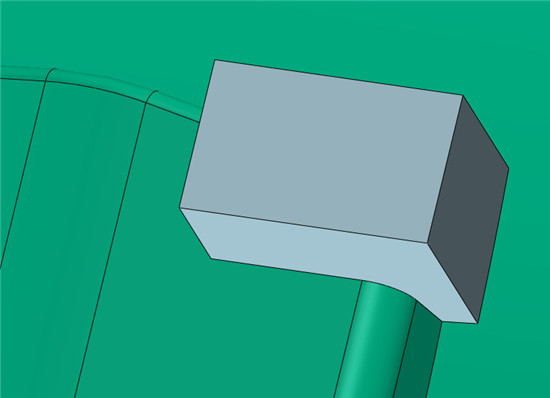

下圖是布爾加六面體后的效果，如圖6。


圖6 創建六面體后的效果

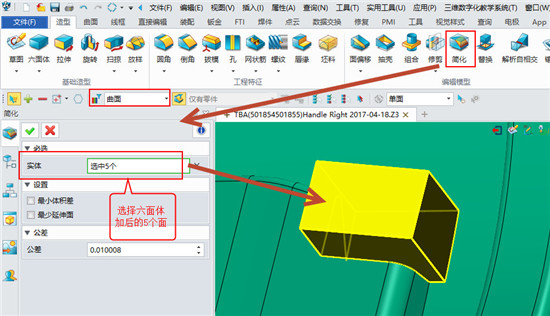

2. 接下來使用【造型】模塊的【簡化】功能，如圖7。


圖7 選擇六面體加后的5個面

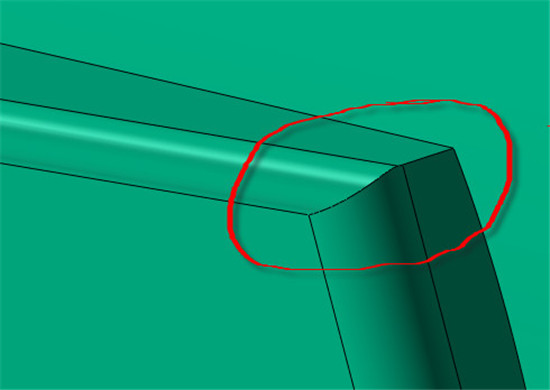

簡化后的效果，見圖8：


圖8 簡化后的效果

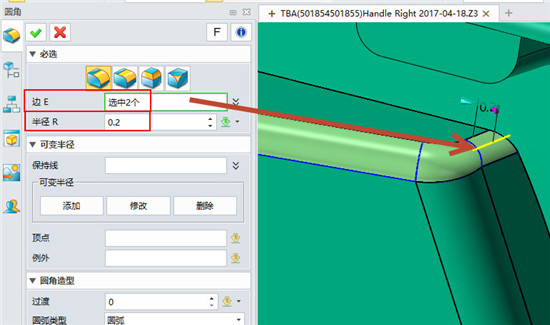

3. 根據原來圓角大小，用倒圓角來還原原來的倒圓角，如圖9所示：


圖9 還原原來的倒圓角

到此破面已經完美修復，見圖10：


圖10 破面修復后的效果

中望3D支持在面體與實體之間做布爾運算操作，這樣可以免除很多需要做面才能修復的麻煩，而且操作更快捷，修復效果更好。
