中望3D是國內領先的CAD軟件廠商中望公司推出的高端三維CAD軟件，擁有非常強大的三維CAD實體造型功能。中望公司于近日推出中望3D 2013Beta版，更新改進了很多實用的新功能，其中包括工業設計中，常常用到的纏繞造型到面的功能應用。該功能也是中望3D 2013的新功能之一，下面小編帶大家一起探討此功能在實際設計中的應用。

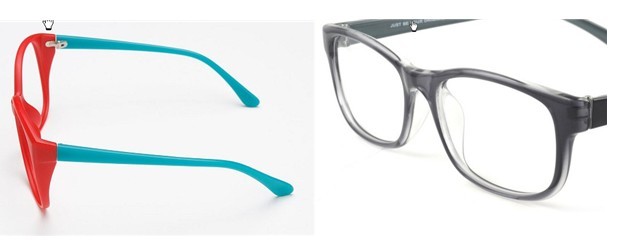

       以眼鏡的曲面設計為例，講解纏繞造型到面的功能應用。

\

       在這些設計的時候，初始可能還是平面的設計，后續如何輕松地轉化成想要的曲面效果呢？在中望3D 2013中，我們可以輕易地把實體的造型投影到任意的曲面上。下面用一個簡單的例子來展示該軟件的功能。

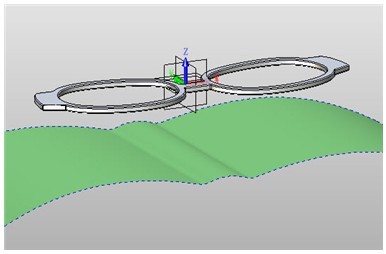

       我們第一步先把這個實體纏繞到下面這個曲面上，看看做成眼鏡框的效果。



\

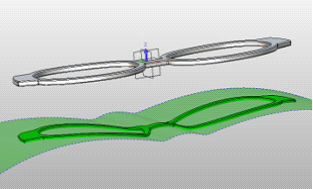

       在中望3D 2013中只需要用一個功能：纏繞實體到面。先在操作界面上尋找該功能。如下圖：



\

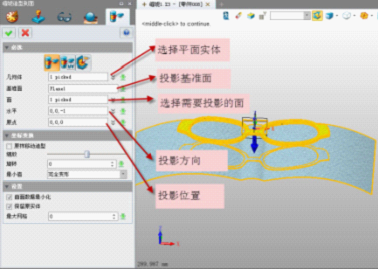

       點擊進入后設置內部參數，如下圖：



\



       我們可以看下效果如何：



\



       如果僅滿足于上面的效果，那么完全不夠，因為眼鏡是一個系列的，或者您希望做一個大點的眼鏡，那么就不是一個簡單的比例縮放了。在中望3D 2013軟件中，完全可以通過參數的設置完成想要的細節修改。



\

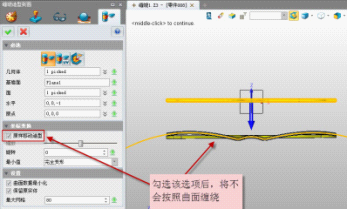

       修改造型比例，按照以下設置：



\

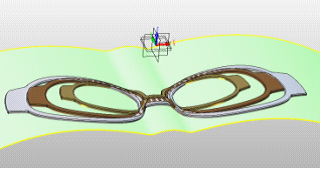

       完成以上設置后，將會生成不同比例的眼鏡框，如下圖：



\

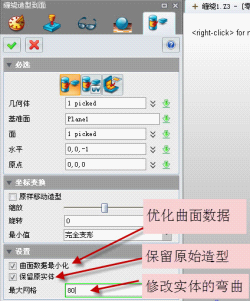

       可能您覺得這個外觀還不夠完美，希望能再彎曲一下，可按照以下操作：



\

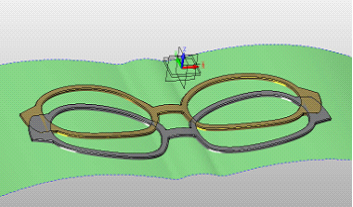

       大功告成，下面就是修改彎曲后的效果：



\



       從上圖您看到，完成設計后的實體的所有面都是跟曲面的方向是一致的，達到了預期設計要求效果。

       通過實體案例分析，中望3D 2013纏繞造型到面的應用，在工業設計過程中，是個非常實用的功能亮點。中望3D 2013能夠滿足設計師們的工業設計需求，加快產品的CAD\CAM設計速度，迅速將設計師的想法概念完美的展現。小編接下來會繼續為大家介紹更多的CAD/CAM設計亮點，方便開闊大家的設計視野。免費下載試用，請登錄http://www.zwcad.com/product/zw3d2013.html
