傳統制造業生產方式的產品通常需要工業三維CAD設計、手板制造、模具CAD設計等諸多環節才能實現，以五金行業產品開關基座為例，其傳統生產周期漫長，給企業帶來不菲成本。3D打印的出現，解決了產品生命周期長，市場定制化需求變化的迫切問題，本文將向大家介紹，三維CAD軟件如何輔助3D打印技術，有效進行開關基座的正式生產前的直觀檢查。

       首先，得有完成打印目標的三維CAD設計軟件（同“3D設計軟件” ），即需要3D建模；其次，再有一臺3D打印機。為什么需要三維CAD設計軟件進行建模？因為必須是以計算機三維CAD設計模型文件為基礎，通過3D打印機軟控系統，制造出實體產品。

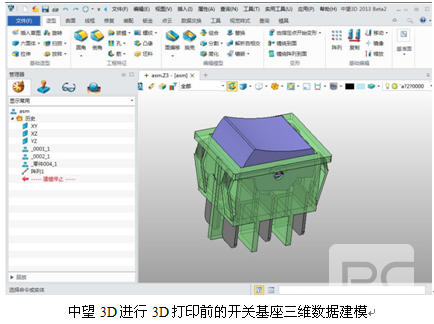

       常見的三維CAD設計軟件有國外的Solidworks，NX，國內中望3D等。由于中望3D具有靈活的自由曲面建模功能，滿足企業進行精確設計的需求，對比其他軟件，中望3D沒有復雜的命令，安裝更輕便，更易學易用，最適合初學者入門使用，而且在最新的2013版本中加入了直接輸出到“3D打印機”（Print3D）的功能。該功能讓用戶能夠非常方便快捷地與3D打印機交互，快速打印，因此本文小編選擇用中望3D作為本次3D打印前端設計演示的繪圖工具，具體繪制步驟請登陸中望3D官網www.cqxnw.com.cn搜索《三維cad實用教程：開關基座如何快速建模》一文查閱，此處不做展開。

\

       通過前面的產品建模三維CAD數據模型已創建完畢，接下來可用3D打印機把模型打印出實際的開關零件做產前的零件功能檢查：

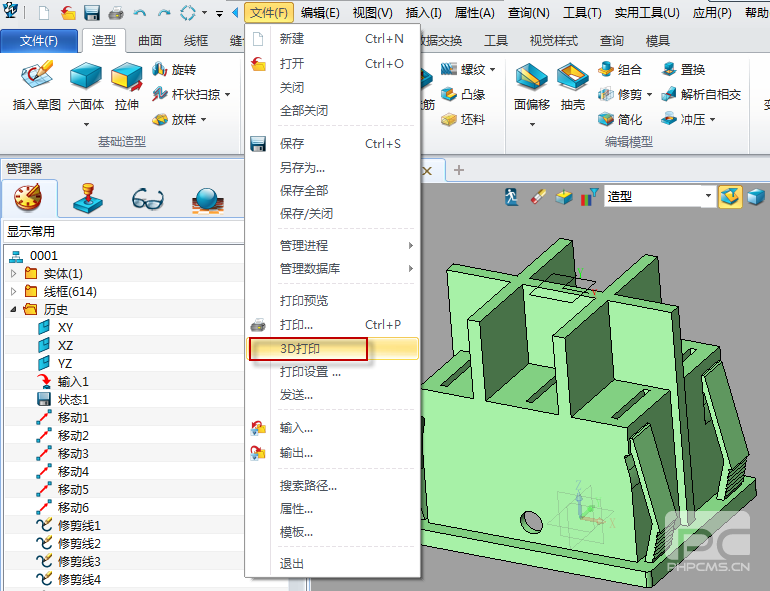

       第一步：由于3D打印文件格式為STL，首先將設計好的模型圖紙用中望3D輸出轉為STL格式。中望3D有完整的輸入輸出數據接口，專用于與3D打印軟件無縫接合。選擇“文件”操作界面上的“3D打印”按鈕（如下圖），可以自動切換到專用3D打印軟件界面，無需手動轉換STL格式，進行3D打印編程工作。

\

       第二步：  把開關STL文件輸入到3D打印機對應的打印管理軟件，由于3D打印機有一個最大打印尺寸，可以根據打印機的可打范圍對產品的位置、放置方向、比例大小和打印屬性進行調整。

       Objet公司的3D打印機可以通過Objet Studio打印管理軟件來對打印產品進行輸出前的產品調整并指定打印材料。相關設置完畢就可以輸出到3D打印機進行實際的產品打印。

\

\

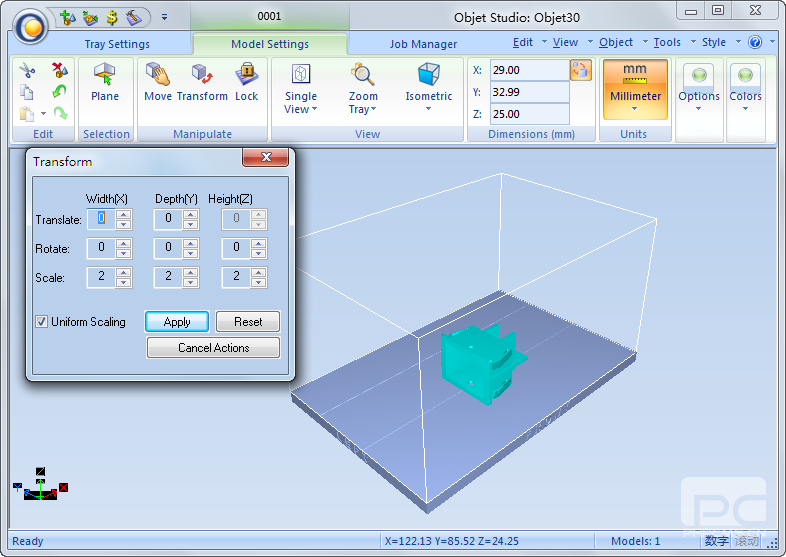

       調整產品比例大小，在原產品尺寸基礎上放大2倍，調整產品位置，放置在打印工作臺范圍內。

\

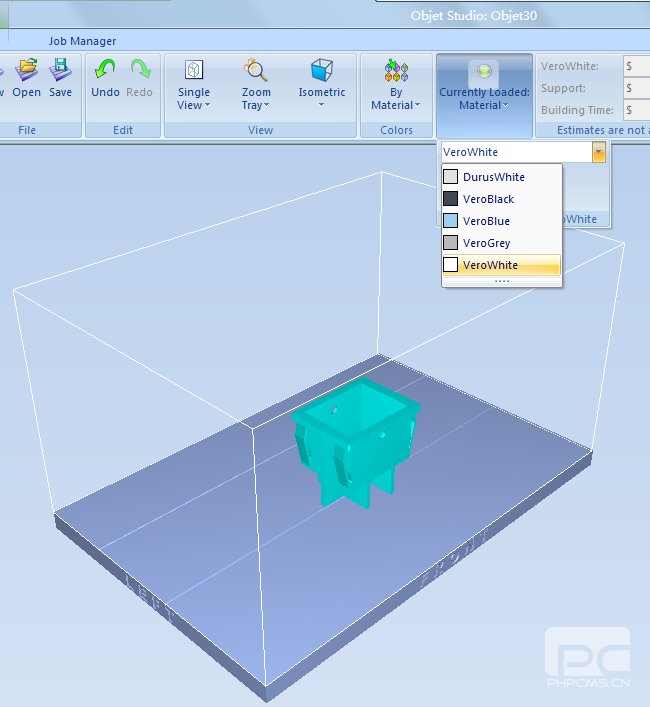

       指定對應的打印材料

\

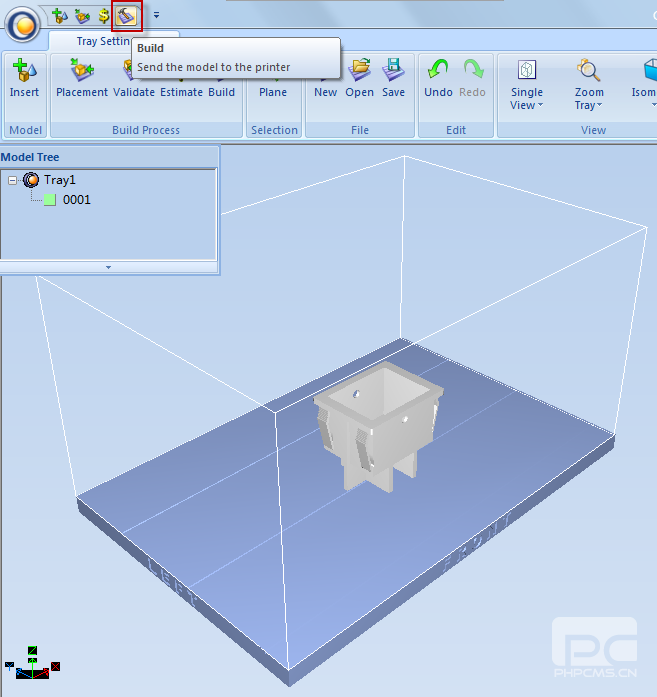

       第三步：通過輸出打印機功能實現打印操作

\

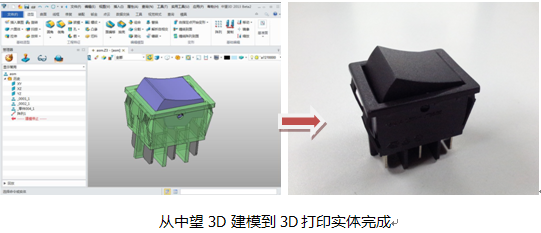

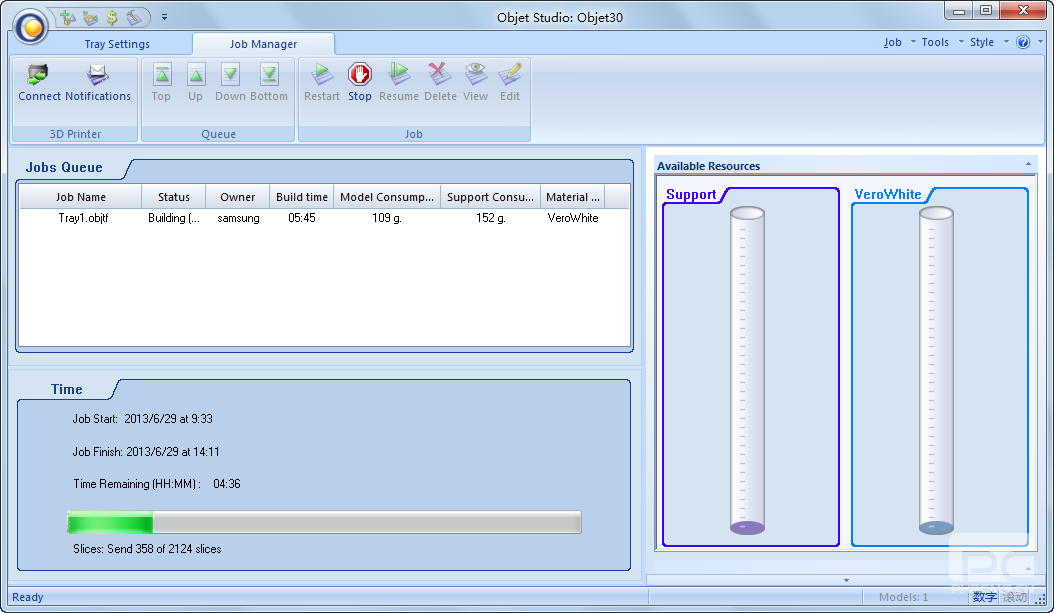

       從上圖可以得知打印加工所需時間05:45、產品重量109g、承托重量152g，所需材料總重量為261g，最后打印機完成開關基座的打印成品制作。

\

       通過中望3D演示輔助開關基座的3D打印，從而達到符合企業的所需要求規格，進行形象直觀的模擬實物檢查，避免生產的浪費，滿足企業對三維CAD建模數據的精確需求。值得注意的是，中望3D最新推出手把手式的功能教程（http://www.cqxnw.com.cn/community/thread-10773-1-1.html），提供最快上手、最簡易的學習模式，讓初學者短期內從入門到精通，嫻熟掌握一門三維CAD軟件技術，是二維cad使用者過渡到三維CAD的最佳學習工具。
