眾所周知，三維建模相比二維的平面繪圖更加直觀，并且參數化控制更加方便變更模型，因此更多企業選擇在二維的基礎上，引入三維CAD設計。在近期對中望3D 三維CAD/CAM學習教程的反饋里，小編發現，許多正在學習三維CAD設計的朋友，常常陷入一個誤區，就是認為大型的設備看起來很復雜，很難設計，其實，這跟你選擇三維CAD軟件有關。本期三維CAD速成教程8月案例，小編就以下圖的看上去很復雜的罐式半掛車為例，為你講解，根據不同的需求選擇合適的三維CAD軟件，你也可以輕松設計出炫酷的3D模型。

       罐式半掛車主要用于運輸液體、散裝物料和散裝水泥，是常見的運輸工具，小編選擇具有獨創混合建模技術且操作更簡單的國產三維CAD/CAM軟件——中望3D，跟大家分享如何在10分鐘內，就可以完成主要的罐體和輪胎的建模，其他的簡單的零部件，只要下載中望3D2013的學習教程，也可在一天內就精通該案例的三維CAD操作。

\

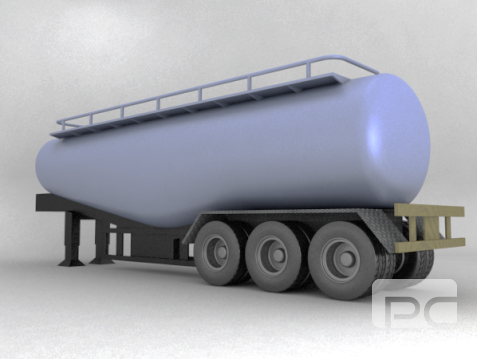

中望3D繪制的運輸灌半掛車三維模型

       一、罐體的制作思路

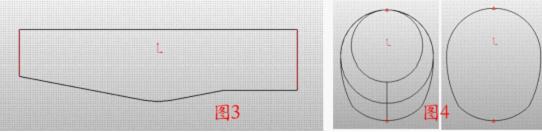

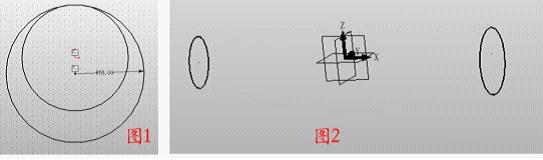

       1、在YZ面插入草圖1，繪制半徑為50和65的兩個圓，命名為曲線1、曲線3，兩圓的上部內切，如圖1。退出草圖，點擊移動工具，分別將大、小圓沿X軸正、負方向移動300（將屬性過濾器置于“曲線”），如圖2。在XZ面插入草圖2，選擇兩圓為參考曲線，繪制圖3所示的圖形，上下兩部分分別命名為曲線4、曲線6。在XZ面插入草圖3，繪制圖4所示的圖形，命名為曲線2（左側是整體示意圖，右側是需要繪制的部分）。

\

\

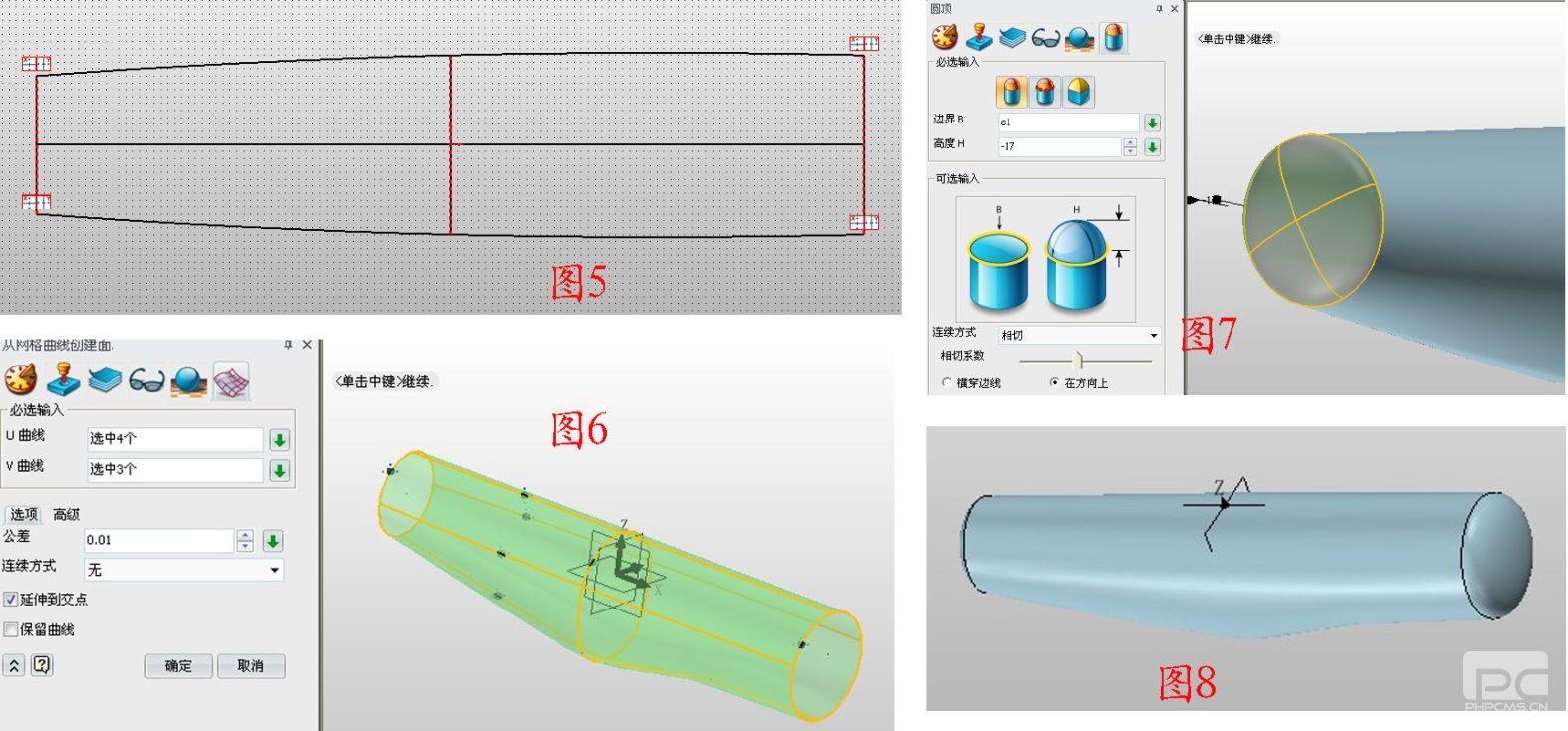

       2、在XY面插入草圖4，如圖5所示選擇三個曲線為參考曲線，點擊通過點繪制曲線，將三個參考曲線連接起來。兩曲線分別命名為曲線5、曲線7。點擊UV曲線，U曲線依次選擇曲線4、5、6、7，V曲線選擇依次選擇曲線1、2、3，如圖6所示。點擊圓頂工具，邊界選擇圖7所示的部位，確定高度，并適當調節相切系數。同理，在相對側也做圓頂，如圖8所示。

\

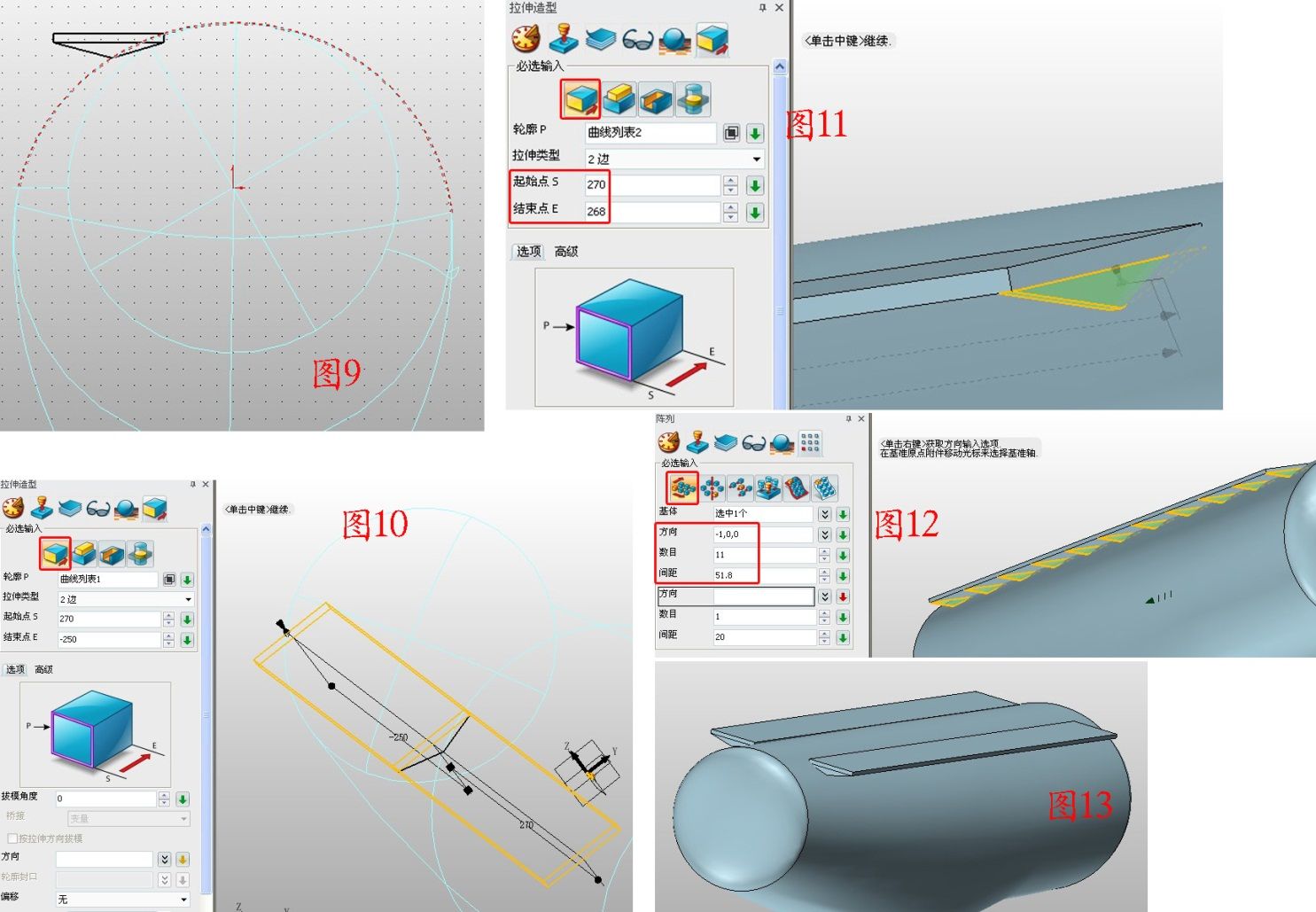

       3、在YZ面插入草圖5，繪制如圖9所示的圖形，點擊拉伸，把草圖5中的矩形選擇為曲線列表并進行拉伸，參數如圖10。同理，把三角形選為曲線列表拉伸，參數如圖11。點擊陣列，對拉伸后的三角體進行陣列，如圖12。點擊鏡像，把拉伸后和陣列后的造型以XZ面鏡像，效果如圖13。

\

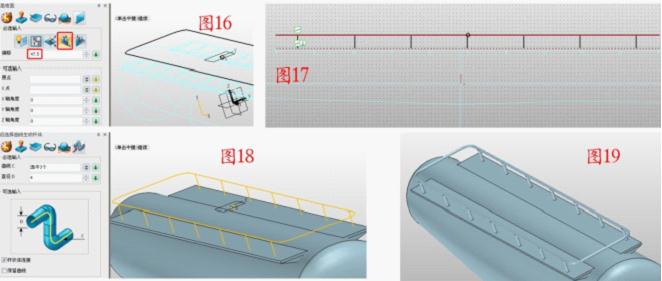

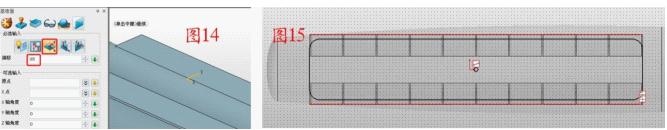

       4、插入XY基準面并偏移65，如圖14，在此面上插入草圖6，繪制圖15所示的矩形并倒圓角。插入XZ基準面，注意偏移距離，要對齊矩形的長邊，可以右擊選擇“目標點”進行準確偏移，如圖16。在此基準面插入草圖7，繪制圖17所示的一組線段。退出草圖，將草圖7沿XZ面鏡像，點擊桿狀掃掠，曲線選擇圓角矩形和兩組線段，直徑為4，參數及效果圖如圖18、19。

\

\

       二、輪胎制作思路的簡單介紹

       之前小編已經分享過用中望3D快速設計輪胎三維模型的的教程，也可以下載相關三維CAD圖紙（http://www.cqxnw.com.cn/community/thread-9922-1-4.html），今天再分享一下思路。

       1、在需要繪制輪胎的位置插入基準面，并在此面插入草圖8繪制圖20所示的兩個同心圓，如圖20，半徑分別為20和35，此同心圓的作用是作為參考，用于準確定位輪胎。插入YZ基準面，偏移后與圓心對齊，在此面插入插圖9，參考曲線選擇小圓，繪制圖21所示的圖形，并對草圖9旋轉，如圖22，形狀可能與現實生活中的輪轂結構不一樣，只要形狀差不多即可。再次在此基準面插入草圖10，繪制圖23所示的圖形，旋轉，如圖24。

\

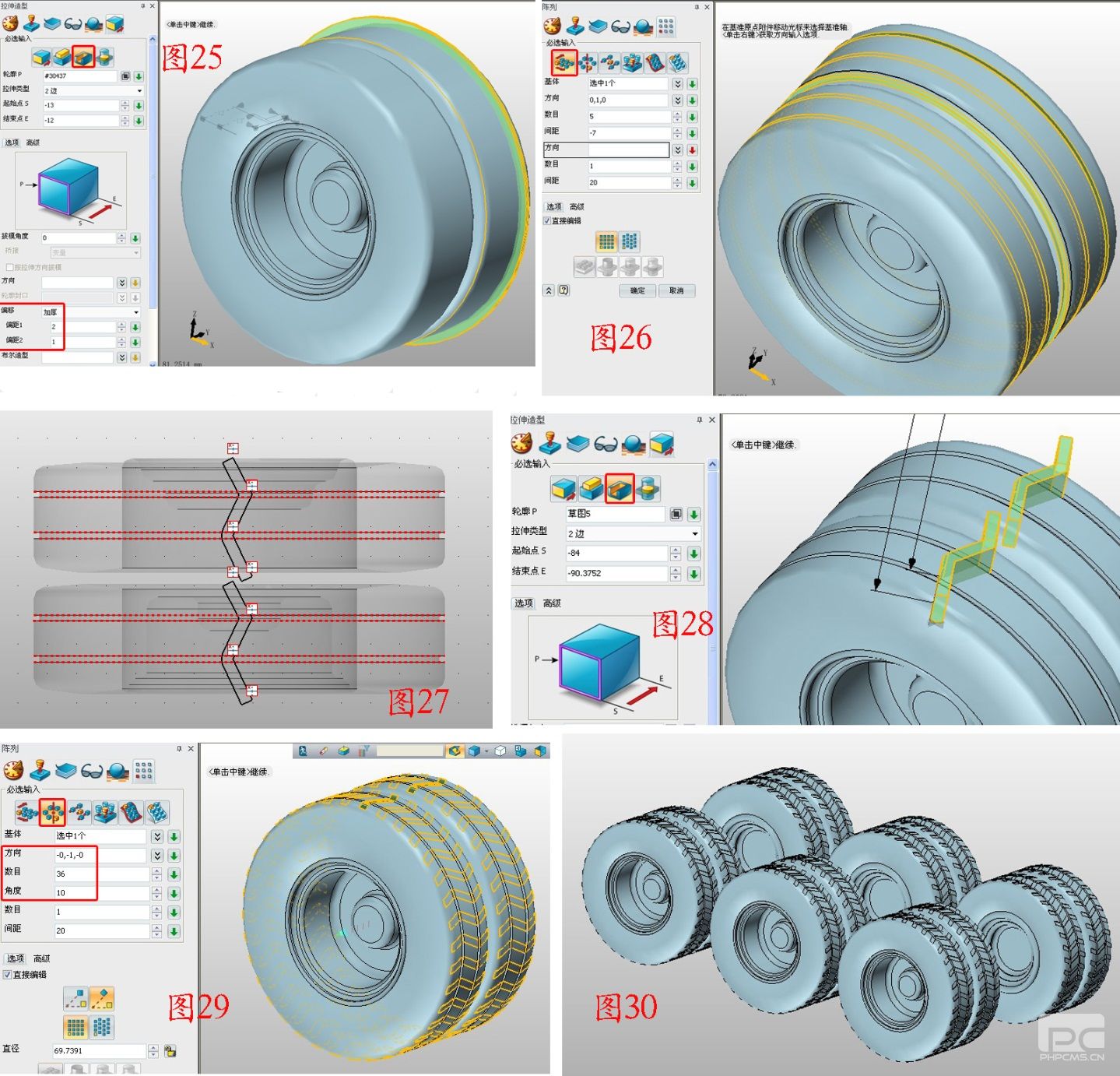

       2. 點擊拉伸——減運算，輪廓選擇草圖8中的大圓（將過濾器置為曲線后選擇），參數如圖25，注意偏移選擇“加厚”，偏距分別為2和1。點擊陣列，基體選擇減去的環形槽（將過濾器置為“特征”），方向Y軸，參數如圖26。在XY面插入草圖11，繪制圖27所示的花紋，點擊拉伸——減運算，參數如圖28，注意，可以用“目標點”選擇拉伸的結束點，目標點選擇在槽的底線。點擊陣列——圓形，對花紋槽進行圓形陣列（同樣將過濾器置為特征），方向為輪胎的中心軸線，參數如圖29。最后沿X軸方向復制出兩個輪胎，再進行沿XZ面鏡像，效果圖如圖30。

\

       至此，通過中望3D，十分鐘內就可以完成半掛車主體三維CAD模型，完整的三維CAD圖紙可在中望3D論壇進行下載（http://www.cqxnw.com.cn/community/viewthread.php?tid=11073&page=1&extra=#pid32963）。如果你是從二維設計基礎開始學習三維CAD設計，不用想象得那么困難，選擇像中望3D這種易學易用的軟件，可以讓你更快入門和精通！并且中望3D論壇的專家培訓欄目已經開始，有什么問題歡迎前來交流探討。
