隨著3D打印技術在國內被越來越多的人所認識,3D打印應用也逐漸走向現實中來,近日有網友用三維CAD設計軟件中望3D玩起3D打印技術,并成功自制三星5830i 手機外殼后蓋,對此本文小編整理了制作過程,向?qū)?D打印感興趣的粉絲們介紹詳細步驟。
3D打印技術(快速成型技術),是以計算機三維CAD設計(下同3D設計)模型文件為基礎,也就是通常所講的“建模”。三維CAD軟件中望3D具有靈活的自由曲面混合建模功能,能滿足企業進行精確設計的需求,而且在2013的版本中加入了直接輸出到“3D打印機”(Print3D)的功能,讓用戶非常方便快捷地與3D打印機交互,快速打印,在設計師們中廣泛使用。關于如何進行前期的手機后蓋建模步驟,請有興趣關注設計的網友可到中望3D官網http://www.zwcad.com/jishushequ/3djiqiao/641.html查詢相關文章,此處略去介紹。
手機后蓋的設計建模完成后,接下來可用3D打印機打印出實際的手機后蓋模型:

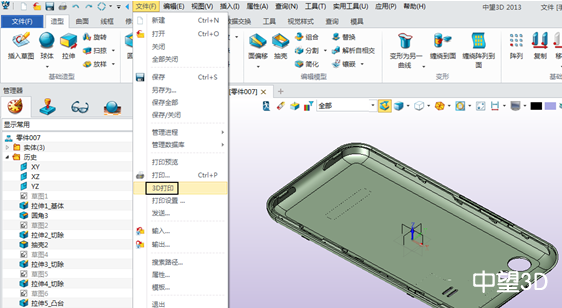

第一步:由于3D打印文件格式為STL,首先將設計好的模型圖紙用中望3D輸出轉為STL格式。中望3D有完整的輸入輸出數據接口,專用于與3D打印軟件無縫接合。選擇“文件”操作界面上的“3D打印”按鈕(如下圖),可以自動切換到專用3D打印軟件界面,無需手動轉換STL格式,進行3D打印編程工作。
第二步: 把手機后蓋STL文件輸入到3D打印機對應的打印管理軟件,由于3D打印機有一個最大打印尺寸,可以根據打印機的可打范圍對產品的位置、放置方向、比例大小和打印屬性進行調整。

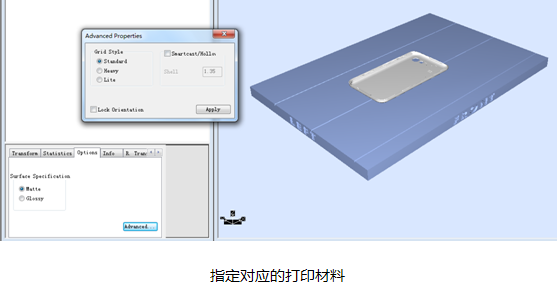

Objet公司的3D打印機可以通過Objet Studio打印管理軟件來對打印產品進行輸出前的產品調整并指定打印材料。相關設置完畢就可以輸出到3D打印機進行實際的產品打印。
可以根據實際需要對零件調整比例,從上圖可知原始大小已經適合打印操作,調整產品放置位置,放置在打印工作臺范圍內。
第三步:通過輸出打印機功能實現打印操作。

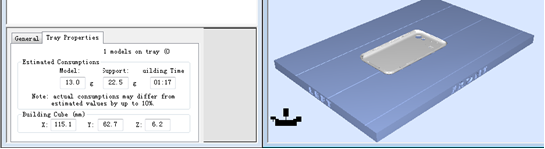

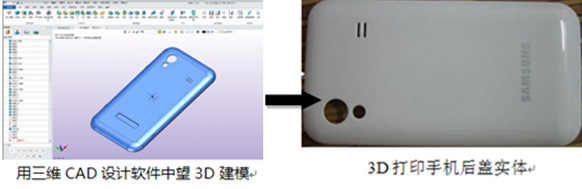

從上圖可以得知打印加工所需時間01:17、產品重量13g、承托重量22.5g,所需材料總重量為35.5g,最后待打印機完成最后沖刺。實際打印產品如下:
通過使用3D打印技術,我們可以快速的對新產品進行設計、測試等工作。特別對復雜的產品更能體現其快速成型、節約成本之優勢。3D打印手機后蓋的前期三維建模CAD設計對成功制作尤為重要,用中望3D相對其他CAD軟件會更加簡便快速,有興趣的朋友們可以通過中望3D官網www.zw3d.com.cn免費下載試用,更快掌握三維CAD設計,體驗3D打印帶來的樂趣。
