中望3D用車鎖配件二維工程圖轉三維CAD建模

      在鎖業產品制造過程中，對于操作模式往往會有三種情況：1、客戶提供一張圖片，進行建模生產；2、給一個實物量著尺寸進行建模；3、提供一張二維圖紙數據，照著線條進行建模。

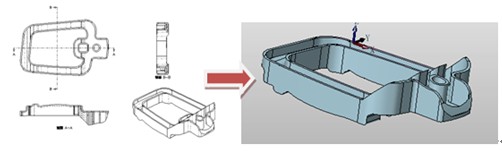

       無論那一種情況，在企業生產中都講究效率，尤其是第三種情況，若能高效利用二維圖紙，將減少在三維草圖過程中的繪制，給我們企業建模生產帶來巨大的方便與快速。其實在產品建模過程中，是可以有效運用三維CAD軟件的優勢發揮更大的效率，國內知名三維CAD軟件中望3D，不僅建模功能強大，而且高度兼容其他三維CA的軟件，下面我們來看看中望3D是如何實現快速將二維圖紙數據轉換三維CAD建模運用的。如下圖，以車鎖為例，客戶提供的車鎖配件產品二維圖紙?jiān)诮＿^(guò)程中，則可以通過中望3D的圖紙導入功能，進行導入操作。

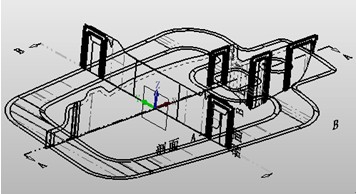

車鎖具二維工程制圖

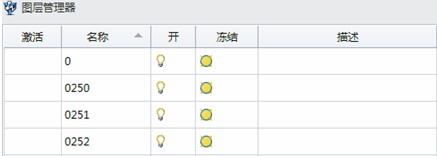

       步驟一：在中望3D中新建建模圖檔，輸入客戶提供的DWG圖，若想對導入進來的二維圖紙，整潔、易于調取，則可以通過中望3D里的圖層進行管理，如下圖所示：需要時可把圖層進行打開與凍結。

       步驟二：對導入進來的鎖具圖紙，不但可以進行圖層管理，還能進行視圖的旋轉擺放，便于建模過程中需要的輪廓的運用，如下圖所示

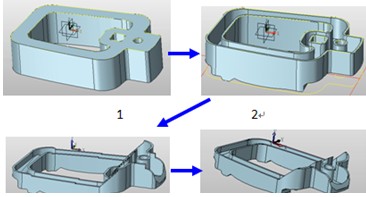

       步驟三：通過中望3D的拉伸功能，對需要的輪廓進行選取拉伸，并將三個視圖拉伸出來的模型，進行布爾運算，將多余的部分，進行裁剪，最后得到我們所需要的鎖具產品造型。如下成型圖所示：

       導入二維CAD圖紙數據，在實際產品三維建模設計中，應用廣泛。它能方便、智能、高效的幫助我們建模，從而解決在繪制草圖過程中的繁瑣與失真。中望3D相比其他三維CAD軟件更加快速便捷，省卻復雜的命令操作。另外不僅支持二維數據的導入建模表現尤為出色，而且能滿足工程師們對于CAM加工、分析、裝配，制造等環節而且能夠?qū)崿F(xiàn)數據交換，能解決由于零件修改造成模型生成失敗的問題，并能兼容打開其他軟件格式例如UG、Catia的圖紙數據，中望3D為大量這類型的客戶，提供了CAD/CAM一體化整體行業解決方案。如果想要進一步了解如何通過中望3D繪制更多的產品設計或下載免費本文鎖具圖紙，可以到三維CAD專家奉老師的培訓欄目——跟奉老師學3D交流探討，（ http://www.zwcad.com/community/thread-12694-1-1.html），奉老師可在線解答網友問題，幫助大家快速掌握3D設計并實際投入工作中。
