       1、新建一個多對象文件，命名為“耳麥”。創建一個新對象，命名為“主體”。在XZ面插入草圖1，繪制圖1所示的圖形（只要形狀大概相似即可，不必按照數據做），退出草圖后拉伸（拉伸的盡量長一點），如圖2；在YZ面插入草圖2，繪制圖3所示的圖形，退出草圖，拉伸，注意選擇交運算。效果如圖4。

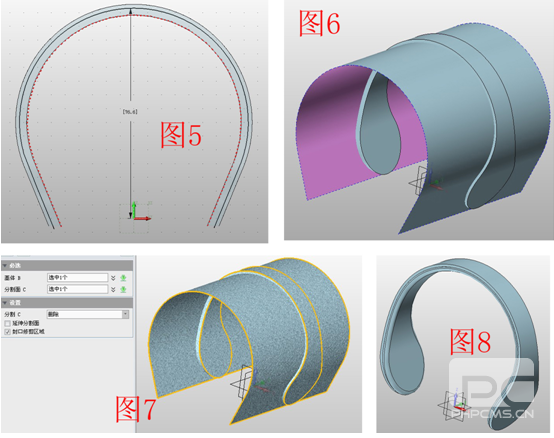

       2、在XZ面插入草圖3，點參考曲線，選擇圖5所示紅色的邊，點擊偏移曲線，選擇參考邊，向外偏移2.6，得到圖5的曲線。拉伸此曲線成面，如圖6，點擊分割，以此曲面為分割面將造型分成兩部分，如圖7，并對圖8所示部位倒圓角，半徑為1.8。

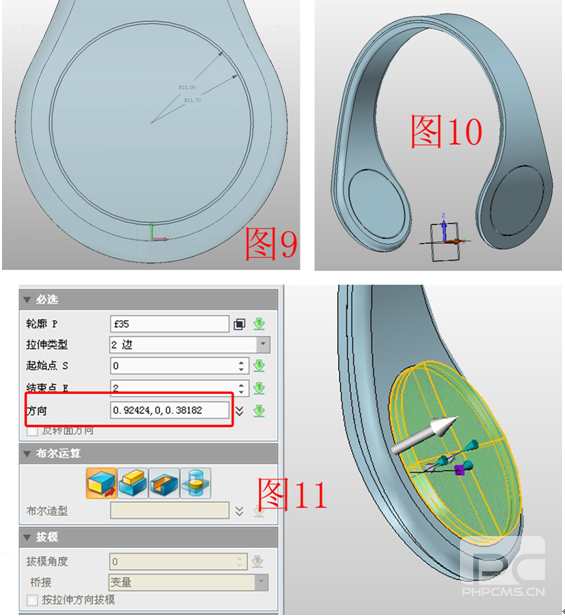

       3、在YZ面插入草圖4，在圖9所示的位置繪制兩個同心圓，半徑分別為12和11.7；退出草圖，點擊拉伸—減運算，拉伸草圖4，效果如圖10；再次點擊拉伸，輪廓選擇圖11所示的圓邊，拉伸距離為2，注意方向為面法向（在作圖區右擊鼠標，即可選擇“面法向”選項）。

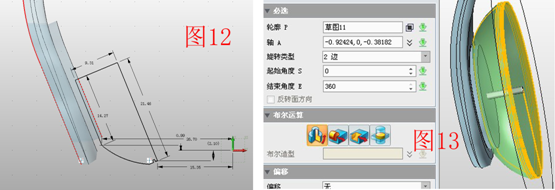

       4、在XZ面插入草圖5，繪制圖12所示的圖形，然后點擊旋轉，以圖13所示的邊為軸旋轉草圖5，數據如圖。

       5、在XZ面插入草圖6，繪制圖14所示的兩個矩形（右側為放大圖），點擊拉伸—減運算，拉伸草圖6，效果如圖15；點擊拉伸，輪廓為圖16所示的面，數據如圖，注意，偏移數據的選擇。

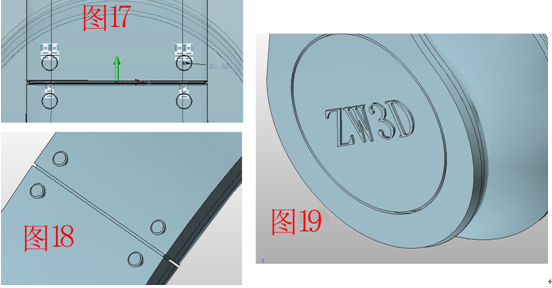

       6、在圖17所示的位置插入基準面--3點平面，在此基準面上插如草圖7，拉伸草圖7并倒圓角，如圖18所示；在圖19所示的面插入草圖繪制自己喜歡的標志并拉伸，如圖19。注意，如果用文字工具繪制需要文字炸開，否則無法拉伸。

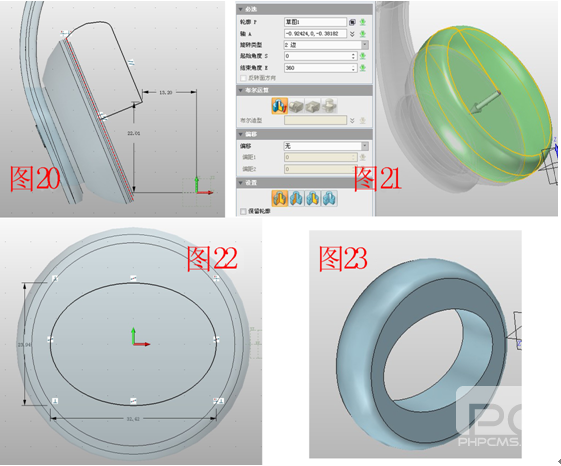

       7、創建新對象，類型為 零件/裝配，命名為“裝配”，在繪圖區單擊右鍵，選擇“插入組件”，選擇已完成的“主體”，位置為（0,0,0），確定。再次在繪圖區單擊右鍵，選擇“插入組件”，在文本框輸入“皮套”，新建一個表冠零件，插入位置為（0,0,0）。在管理器中選擇“皮套”組件，在彈出菜單中選擇“編輯零件”，進入零件編輯模式。在XZ面插入草圖8，繪制圖20所示的圖形，然后對草圖8進行旋轉，如圖21所示；在旋轉體的上表面插入草圖9，繪制圖22所示的橢圓，然后點擊拉伸—減運算拉伸草圖9，進行剪切，如圖23。

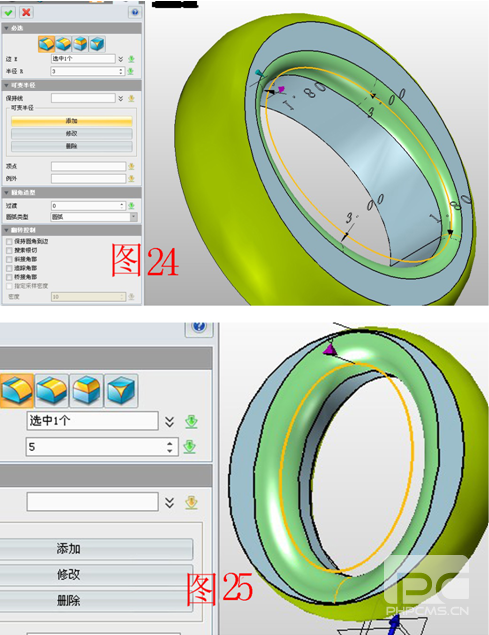

       8、接下來進行可變半徑的倒圓角，點擊添加，在橢圓四個頂點的添加半徑為3和1.8的點，效果如圖24所示，然后對另一側倒圓角，半徑為5，如圖25。

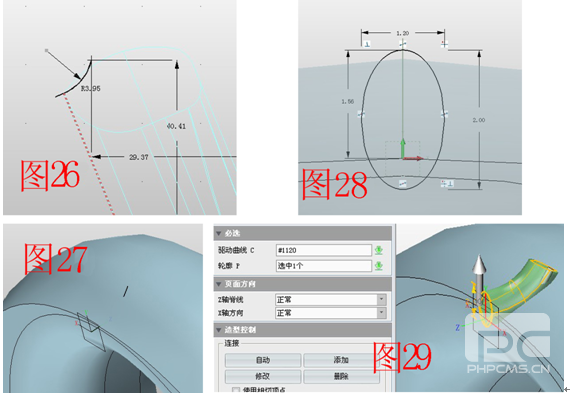

       9、在XZ面插入草圖10，繪制圖26所示的曲線，在曲線的下端點插入基準面，如圖27，并在此面上插入草圖11，繪制圖28所示的橢圓，點擊放樣—驅動線放樣，驅動曲線為草圖10，輪廓為草圖11，如圖29所示。

       10、點擊陣列—圓形，對放樣的造型進行陣列，數據如圖30，點擊組合—減運算，把陣列后的造型減去，效果如圖31；點擊鏡像，以YZ面為鏡像面，把圖31的造型進行鏡像。最后點擊視覺樣式—面屬性，對各個部位上色，最終效果圖如下。

       至此，時尚的耳麥就完成建模了，你可以根據自己的需求，在此三維CAD速成教程基礎上進行優化和修改，增加自己對于耳麥的一些創意三維CAD設計，如果你是第一次學習3D設計，可以到http://www.zwcad.com/community/thread-11769-1-1.html下載耳麥的三維CAD圖紙，學習會更加事半功倍。
