【對于三維設計工程師來說，在完成整個設計后或是基于第三方文件對復雜模型的細節進行修改，都是十分困難的。而中望3D2020提供的直接編輯功能模塊，可以幫助工程師快速對復雜模型進行修改和編輯?！?/p>

傳統的三維設計是通過參數化建模完成的，為滿足工業生產的要求，所有模型數據都受到完全約束和同步。然而，在參數化建模模式下，修改有著數百個特征和約束關系的復雜模型對任何設計師來說都是巨大的挑戰。即使是修改模型中某個零件的圓角，設計師也需要花不少時間在歷史樹中查找該零件及其特征，如模型十分復雜且歷史特征步驟多，則需花費更多的時間。除此之外，設計師還要全面了解模型的構建方式，否則在修改時可能會破壞模型。這對于沒有參數化設計經驗的二維CAD設計師以及不是該模型的創建者來說，更是難上加難。

對此，中望3D2020提供的直接編輯功能，屬于無歷史樹建模技術，能夠有效解決參數化建模所帶來的諸多不便，讓設計師能夠直接對模型數據進行后編輯，而無需在歷史樹特征中修改編輯。概括起來，中望3D的直接編輯功能具有以下幾大特點，能夠給設計師的工作帶來更大的便捷性，大幅度提高設計效率和質量。

1、無歷史記錄的后期編輯

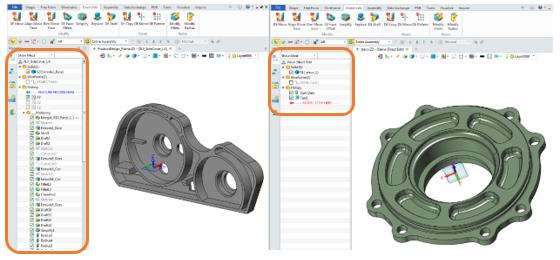

中望3D直接編輯功能支持設計師直接編輯現有的3D模型。無論模型是從外部接收到的由其他CAD軟件創建而來，還是在中望3D中創建的，即使沒有歷史樹記錄，設計師也可以在不清楚模型構建過程的情況下，對模型進行任意修改或者在其上面創建新的幾何圖形。

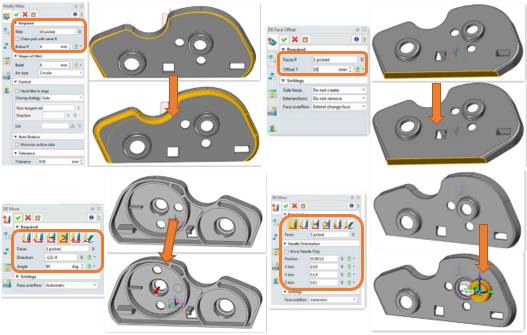

圖/沒有歷史樹記錄也可直接編輯模型

2、保持原始約束關系

設計師在修改模型時，中望3D會自動識別并維護其現有的約束關系，即使該模型沒有歷史樹。例如，當設計師編輯下圖模型上的內孔時，軟件可以自動識別其與外圓的同心約束，從而將外圓也一起移動，實現兩者相對位置關系不變。

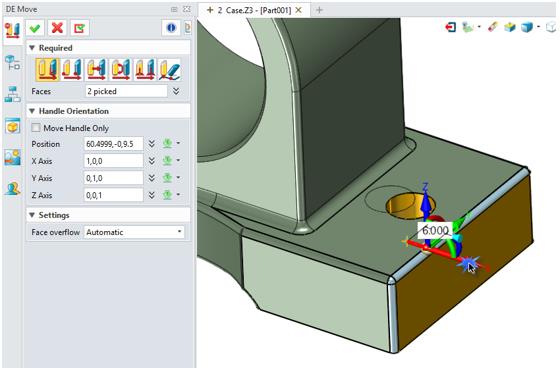

圖/修改時保持模型的原始約束關系

3、生成新的歷史樹

模型被修改之后，中望3D會自動生成新的歷史樹，從而為設計師后續在參數化模式下的修改編輯提供精確的工程數據。值得一提的是，中望3D不但提供了直接編輯功能，同時還保留了修改過程，讓設計師可通過直接編輯或歷史樹重新編輯修改。

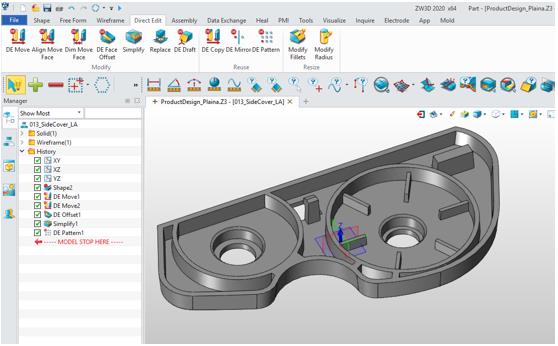

圖/新生成的歷史樹

4、動態預覽直觀地編輯模型

中望3D2020的直接編輯功能提供了兩種修改特征的方法，設計師可在對話框中輸入具體的數值，也可以直接拖動幾何圖形以獲取所需的結果。在中望3D中編輯模型時，修改和相關約束會實時更新，設計師可以預覽模型動態，從而更直觀地更改模型。

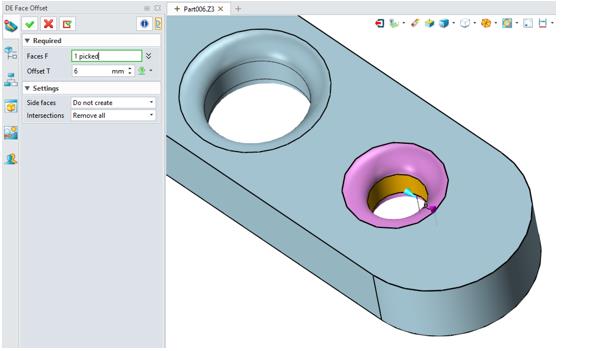

圖/動態預覽直觀地修改模型

5、多種編輯工具，可精確控制尺寸

中望3D2020的直接編輯功能提供了多種編輯工具，可精確控制尺寸。設計師可以選擇DE移動、對齊移動面、通過標注移動面等不同的命令來修改模型。此外，設計師也可以在每個操作中輸入精確值以控制幾何數據，從而更靈活地編輯模型，同時確保建模的準確性。

圖/使用直接編輯時精確控制尺寸

小結：中望3D2020提供的直接編輯功能是設計復雜產品的高效工具，讓設計師可以在復雜的歷史記錄樹或沒有歷史記錄樹的情況下更直觀、靈活地處理幾何模型。更重要的是，中望3D的參數化建模和直接編輯相結合，有效解決了傳統參數化設計的瓶頸，為后期編輯提供了更大的靈活性，同時又保持了建模的嚴謹性。
