刪除圖塊。
如果圖塊是外部圖塊文件，可以直接在電腦中刪除；如果圖塊是內部圖塊，可使用一下方法刪除。
-應用程序：單擊中望CAD【應用程序】按鈕，在下拉的菜單欄中選擇【圖形實用工具】中的【清理】命令。
-命令行：在命令行中輸入【PURGR/PU】。
【實戰】刪除圖塊

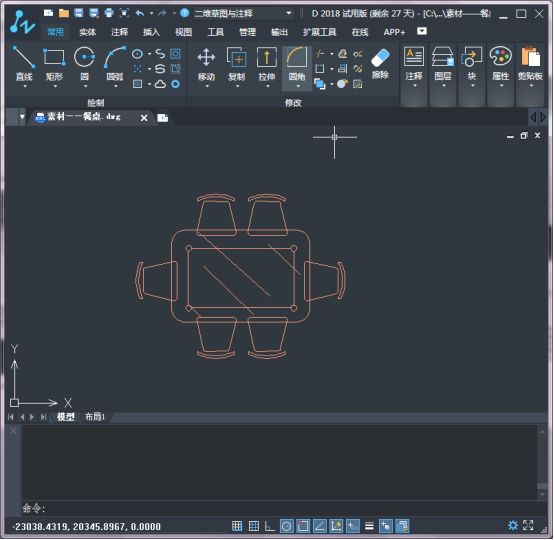

1.打開我們的中望CAD。

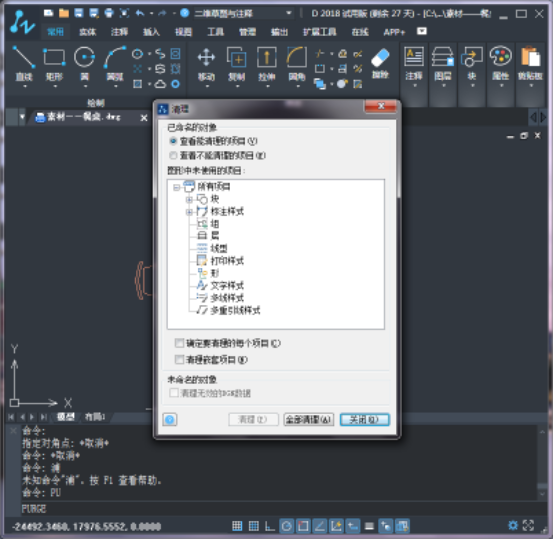

2.在命令行中輸入PU【刪除圖塊】命令，系統彈出【清理】對話框，參考下圖。

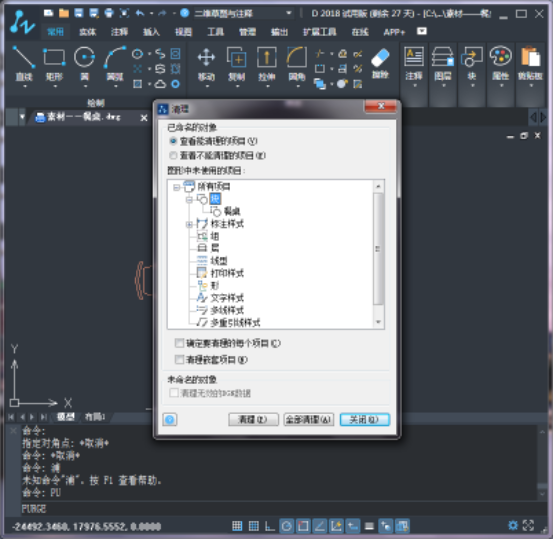

3.選擇【查看能清理的項目】單選按鈕，在【圖形中未使用的項目】列表中雙擊【塊】選項，展開此項將顯示當前圖形文件中的所有內部塊，參考下圖。

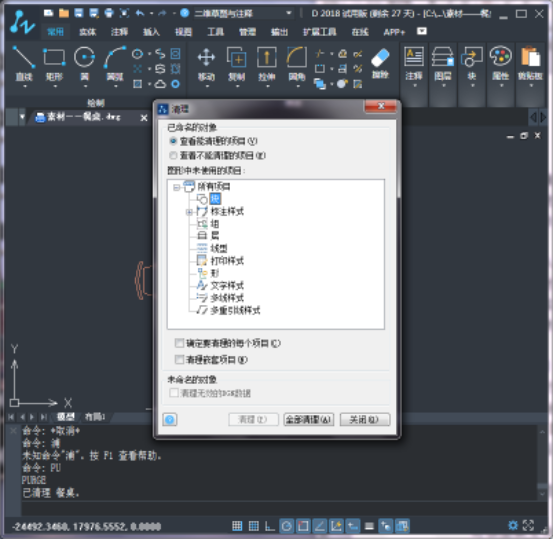

4.選擇要刪除的【餐桌】圖塊，然后單擊【清理】按鈕，清除后，參考下圖。
重新定義圖塊
通過對圖塊的重新定義，可以更新所有與之關聯的塊實例，實現自動修改，其方法與訂一塊的方法基本相同。
其具體的操作步驟如下。
1.使用分解命令將當前圖形中需要重新定義的圖塊分解為由單個元素組成的對象。
2.對分解后的圖塊組成元素進行編輯。完成編輯后，再重新執行【塊定義】命令，在打開的【塊定義】對話框的【名稱】下拉列表中選擇原圖快的名稱。
3.選擇編輯后的圖形并為圖塊指定插入基點及單位，單擊【確定】按鈕，在打開的對話框中所示的詢問單擊【重新定義】按鈕，完成圖塊的重定義。
